Hinweise für den Betreiber
▶ Mögliche Folgen (Personenschäden bis hin zur Lebensgefahr oder
Sachschäden) einer fehlenden oder unsachgemäßen Inspektion,
Reinigung und Wartung aufzeigen.
▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den
Betreiber übergeben.
2 Hinweise für den Betreiber
HZu diesem Kapitel
Dieses Kapitel und die Kapitel "Außerbetriebnahme" und "Datenschutz-
hinweise" enthalten wichtige Informationen und Hinweise für den Be-
treiber der Anlage. Alle anderen Kapitel richten sich ausschließlich an
die Fachkraft für Wasserinstallationen, Heizungs- und Elektrotechnik.
HSicherheitshinweise
Die folgenden Hinweise müssen eingehalten werden. Bei Nichtbeachten
können Sach- und Personenschäden bis hin zur Lebensgefahr entste-
hen.
▶ Die Wohnungsstation, die Anschlusstechnik und die
Rohrleitungen können sehr heiß werden. Daher be-
steht Verbrennungsgefahr an diesen Teilen. Beson-
ders Kleinkinder von diesen Teilen fernhalten.
▶ Das System in einem Intervall von 2 Jahren überprü-
fen lassen.
▶ Die Montage, die Wartung, den Umbau oder Instandsetzungen nur
von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Die Wohnungsstation enthält keine Bedienelemente für den Betrei-
ber.
▶ Falls ein zusätzlicher Regler installiert wird, liegt diesem eine Bedie-
nungsanleitung für den Betreiber bei. Auch die Hinweise in dieser An-
leitung beachten!
▶ Installationsanleitungen aufbewahren.
3 Angaben zum Produkt
3.1 Lieferumfang
Die Wohnungsstation F7002 HPS ist Bestandteil einer Baugruppe für
den Einsatz mit einer Wärmepumpe. Zu dieser Baugruppe gehören:
• Montageanschlussplatten
• Elektrischer Durchlauferhitzer
• Verbindungsmodul mit Überströmventil
• Modul Heizkreis
Bei Bedarf sind zusätzliche Komponenten erhältlich ( Kapitel
Zubehör).
4
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
00100 00100 5431 5431 6-01 6-01

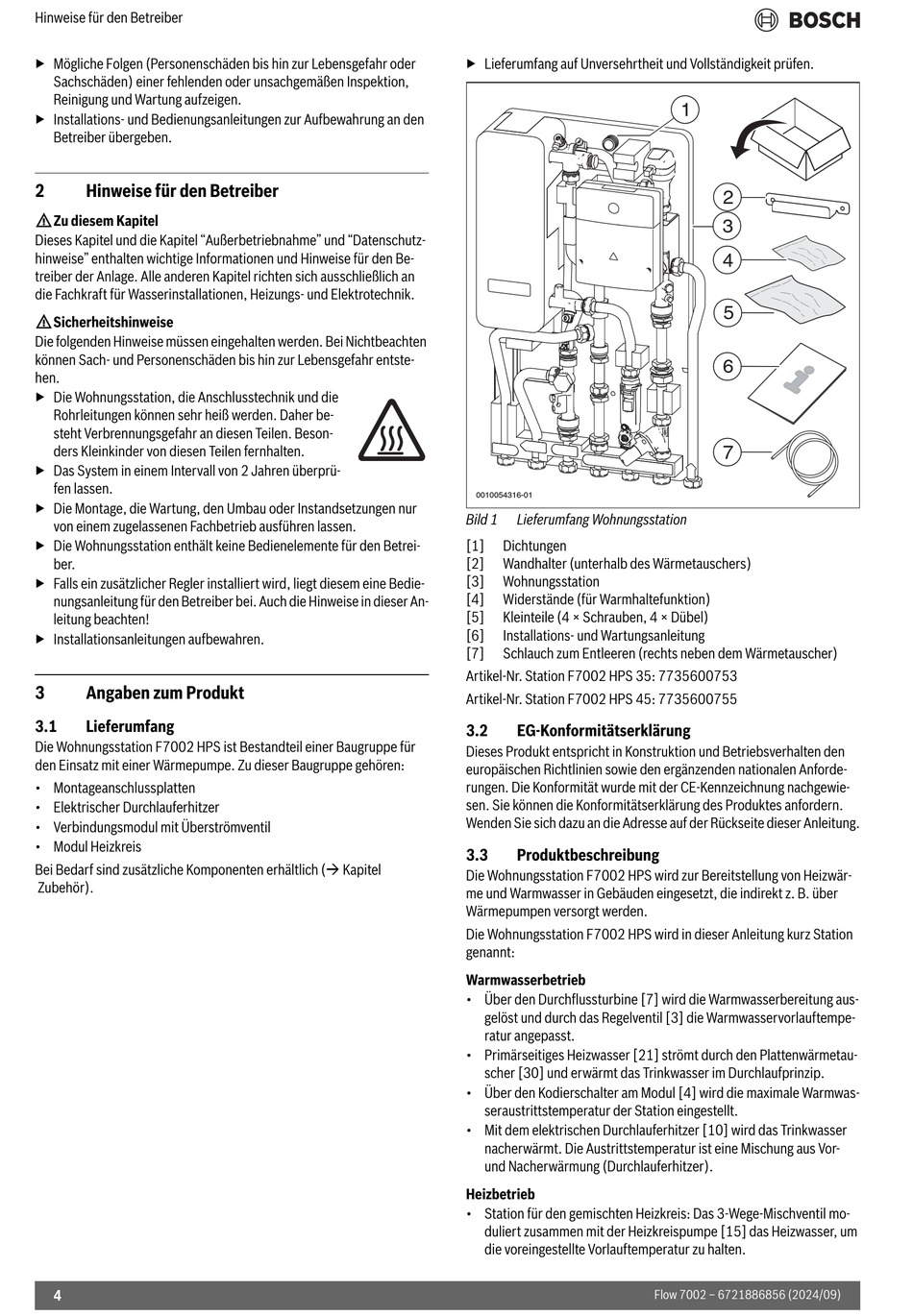

Bild 1 Lieferumfang Wohnungsstation
[1] Dichtungen
[2] Wandhalter (unterhalb des Wärmetauschers)
[3] Wohnungsstation
[4] Widerstände (für Warmhaltefunktion)
[5] Kleinteile (4 × Schrauben, 4 × Dübel)
[6] Installations- und Wartungsanleitung
[7] Schlauch zum Entleeren (rechts neben dem Wärmetauscher)
Artikel-Nr. Station F7002 HPS 35: 7735600753
Artikel-Nr. Station F7002 HPS 45: 7735600755
3.2 EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewie-
sen. Sie können die Konformitätserklärung des Produktes anfordern.
Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
3.3 Produktbeschreibung
Die Wohnungsstation F7002 HPS wird zur Bereitstellung von Heizwär-
me und Warmwasser in Gebäuden eingesetzt, die indirekt z. B. über
Wärmepumpen versorgt werden.
Die Wohnungsstation F7002 HPS wird in dieser Anleitung kurz Station
genannt:
Warmwasserbetrieb
• Über den Durchflussturbine [7] wird die Warmwasserbereitung aus-
gelöst und durch das Regelventil [3] die Warmwasservorlauftempe-
ratur angepasst.
• Primärseitiges Heizwasser [21] strömt durch den Plattenwärmetau-
scher [30] und erwärmt das Trinkwasser im Durchlaufprinzip.
• Über den Kodierschalter am Modul [4] wird die maximale Warmwas-
seraustrittstemperatur der Station eingestellt.
• Mit dem elektrischen Durchlauferhitzer [10] wird das Trinkwasser
nacherwärmt. Die Austrittstemperatur ist eine Mischung aus Vor-
und Nacherwärmung (Durchlauferhitzer).
Heizbetrieb
• Station für den gemischten Heizkreis: Das 3-Wege-Mischventil mo-
duliert zusammen mit der Heizkreispumpe [15] das Heizwasser, um
die voreingestellte Vorlauftemperatur zu halten.
1
2
3
4
5
6
7
Flow 7002 – 6721886856 (2024/09)
