▶ Kapillarleitung in Vorlaufrohr [A] und Differenzdruckregler montie-
ren [B].
B B
A A
00100 00100 546 546 81-01 81-01

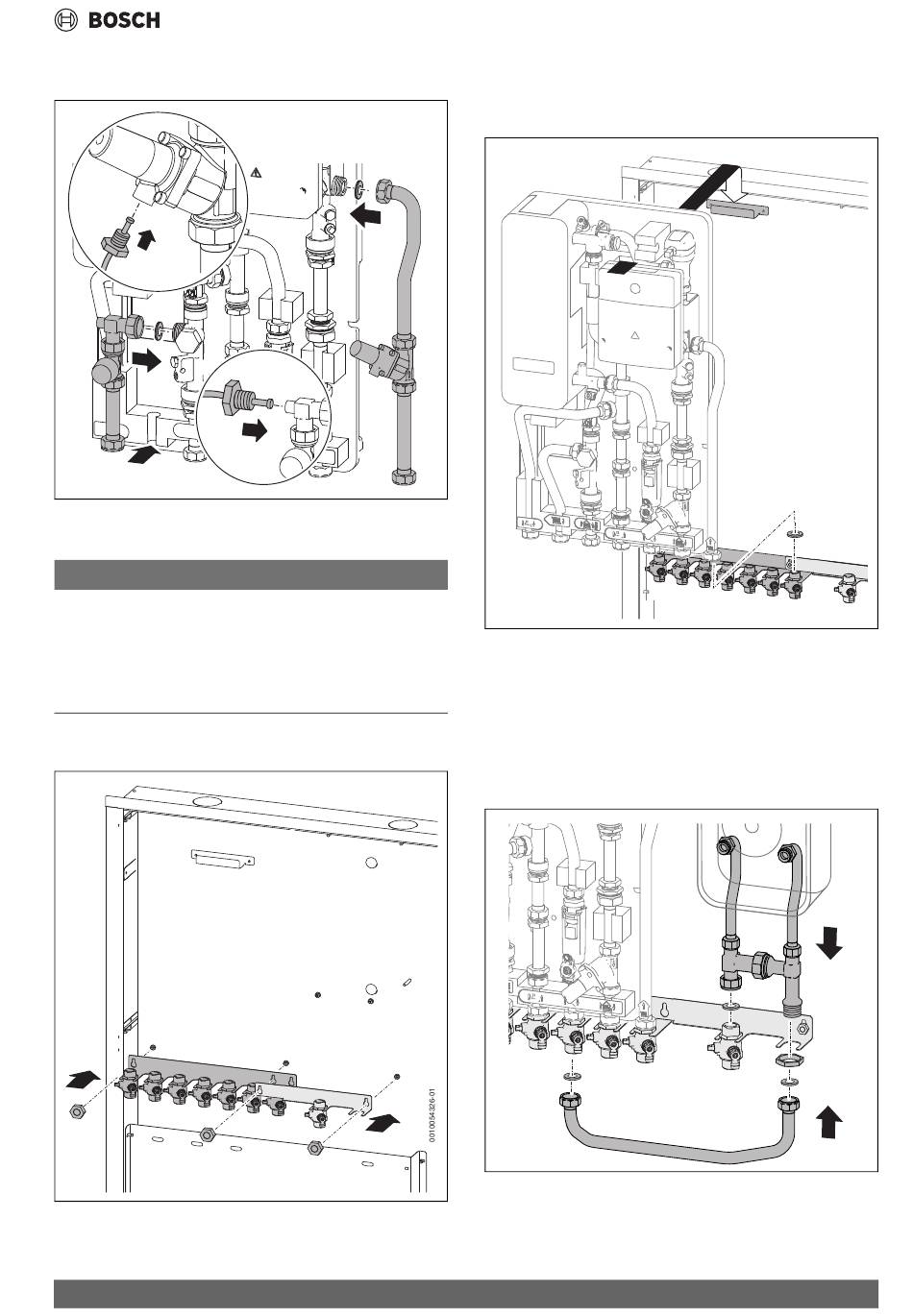

Bild 24 Vor- und Rücklaufrohr montieren
5.4 Station montieren
HINWEIS
Temperturschwankungen am Warmwasser-Austritt durch Ausfall
des Differenzdruckreglers!
Wird die Kapillarleitung geknickt, kann das zum Ausfall des Differenz-
druckreglers führen.
▶ Vorsichtig mit der Kapillarleitung umgehen und nicht knicken.
▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen.
▶ Montageplatten für die Station und die Erweiterung auf die Bolzen im
Schrank schieben und mit den Muttern verschrauben.
Bild 25 Montageanschlussplatten montieren
Flow 7002 – 6721886856 (2024/09)
B B
A A
▶ Aufhängepunkt der Station auf den Halter im Unterputzkasten set-
zen.
▶ Anschlüsse unten mit Dichtungen auf Montageanschlussplatte set-
zen und Verschraubungen festziehen.
00100 54325 -01
Bild 26 Basismodul aufhängen
5.5 Durchlauferhitzer und Verbindungsmodul montieren
▶ Durchlauferhitzer nach beiliegender Anleitung montieren.
Um das Verbindungsmodul zu montieren:
1. Oberes Teil auf die Montageplatte setzen und mit Dichtung fest-
schrauben.
2. Unteres Rohr mit Dichtungen an Station und oberes Teil festschrau-
ben.
00100 5432 7-01
Bild 27 Rückwand des Heizkreismoduls aufhängen
Montage
7x
1.
2.
13
