Angaben zum Produkt
Produktübersicht
30
29
28
27
26
25
24
23
22
21
20
19
18
17

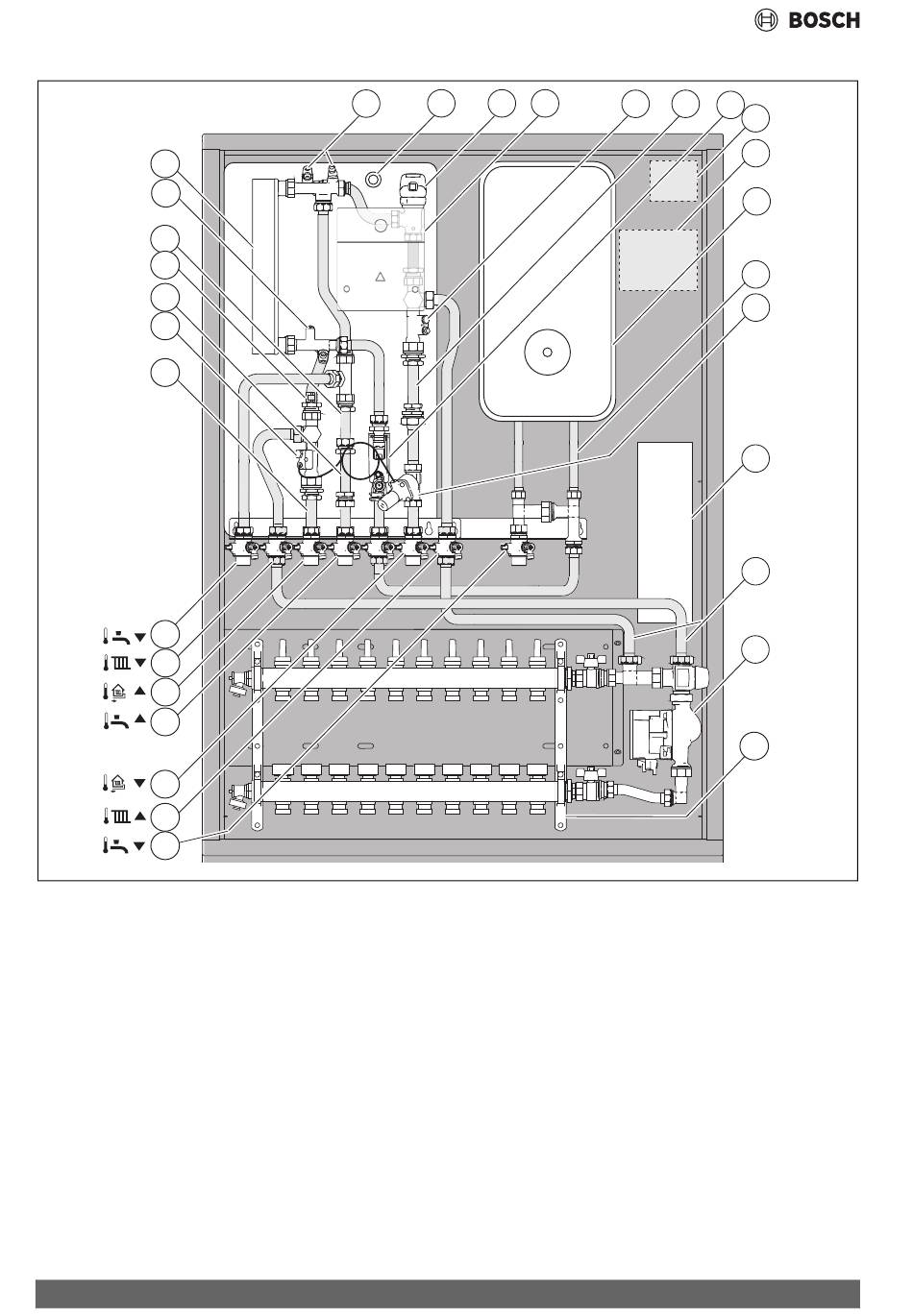

Bild 2 Beispiel: Station mit elektrischen Durchlauferhitzer und gemischter Heizkreis im Unterputzschrank
[1] Entlüftungsventil
[2] Dichtungen für Anschlussrohre
[3] Regelventil für Warmwasserbereitung
[4] Modul MHIU100
[5] Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei
Temperaturfühler vorhanden sind
[6] Adapter für Wärmemengenzähler 130 × G1 / 110 × G¾
[7] Durchflussturbine und -begrenzer mit Filter und Überdruckventil
[8] Empfohlene Position der bauseitigen Anschlussdose
[9] Freiraum für Wartungsarbeiten am Durchlauferhitzer
[10] Elektrischer Durchlauferhitzer
[11] Verbindungsmodul mit Überströmventil (durchströmt bei Zapfra-
te > 8 l/min)
[12] Differenzdruckregler Primärkreis (Einstellschraube nicht verän-
dern! Grundeinstellung: 400 mbar)
[13] Klemmleiste, bauseits
[14] Heizkreis-Verbindungsrohre
[15] Heizkreis-Set mit Pumpe, 3-Wege-Ventil, Verbindungsstück oben
mit Rückschlagventilen und höhenverstellbare Anbindung unten
6
1 2 3
[16] Fußbodenheizkreisverteiler, bauseits
[17] Anschluss für Warmwasser G¾
[18] Anschluss für Heizkreis Rücklauf G¾
[19] Anschluss für Primärkreis Rücklauf G¾
[20] Anschluss für Kaltwasser G¾
[21] Anschluss für Primärkreis Vorlauf G¾
[22] Anschluss für Heizkreis Vorlauf G¾
[23] Anschluss für Kaltwasserausgang
[24] Filter Primärkreis
[25] Anschluss für Fühler Vorlauf Wärmemengenzähler M10 × 1
[26] Adapter für Kaltwasserzähler, 110 × G¾
[27] Temperaturfühler Vorlauf Primärkreis
[28] Adapter für Wasserschlagdämpfer
[29] Temperaturfühler Warmwasser
[30] Plattenwärmetauscher (edelstahlgelötet)
4 5 6
00100 54315 -01
Flow 7002 – 6721886856 (2024/09)
