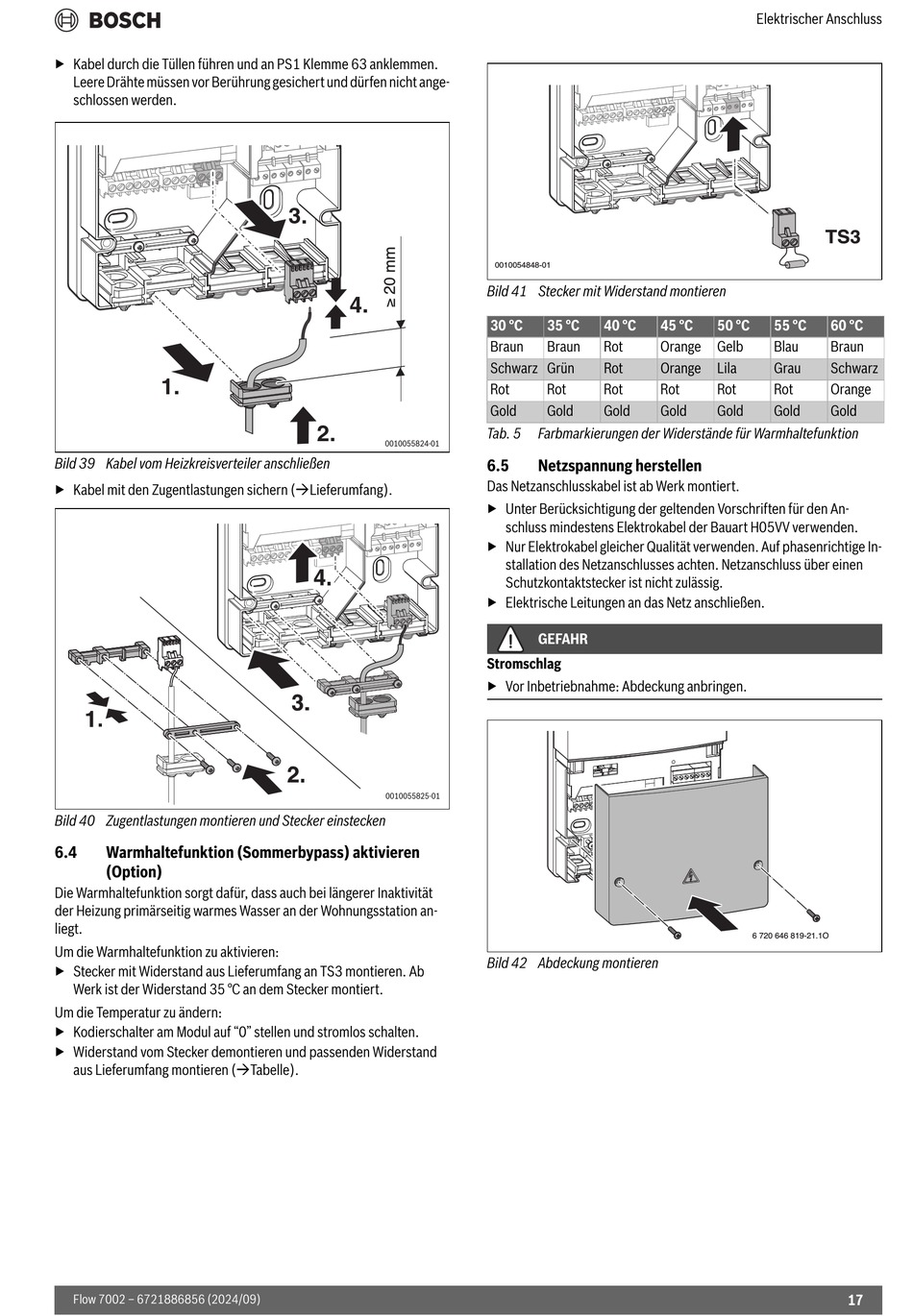

▶ Kabel durch die Tüllen führen und an PS1 Klemme 63 anklemmen.
Leere Drähte müssen vor Berührung gesichert und dürfen nicht ange-
schlossen werden.
1. 1.
Bild 39 Kabel vom Heizkreisverteiler anschließen
▶ Kabel mit den Zugentlastungen sichern (Lieferumfang).
Bild 40 Zugentlastungen montieren und Stecker einstecken
6.4 Warmhaltefunktion (Sommerbypass) aktivieren
(Option)
Die Warmhaltefunktion sorgt dafür, dass auch bei längerer Inaktivität
der Heizung primärseitig warmes Wasser an der Wohnungsstation an-
liegt.
Um die Warmhaltefunktion zu aktivieren:
▶ Stecker mit Widerstand aus Lieferumfang an TS3 montieren. Ab
Werk ist der Widerstand 35 °C an dem Stecker montiert.
Um die Temperatur zu ändern:
▶ Kodierschalter am Modul auf "0" stellen und stromlos schalten.
▶ Widerstand vom Stecker demontieren und passenden Widerstand
aus Lieferumfang montieren (Tabelle).
Flow 7002 – 6721886856 (2024/09)
3. 3.
4. 4.
2. 2.
00100 55824 -01
00100 5582 5-01
00100 00100 54848 54848 -01 -01
Bild 41 Stecker mit Widerstand montieren
30 °C 35 °C 40 °C
Braun Braun Rot
Schwarz Grün Rot
Rot Rot Rot
Gold Gold Gold
Tab. 5 Farbmarkierungen der Widerstände für Warmhaltefunktion
6.5 Netzspannung herstellen
Das Netzanschlusskabel ist ab Werk montiert.
▶ Unter Berücksichtigung der geltenden Vorschriften für den An-
schluss mindestens Elektrokabel der Bauart H05VV verwenden.
▶ Nur Elektrokabel gleicher Qualität verwenden. Auf phasenrichtige In-
stallation des Netzanschlusses achten. Netzanschluss über einen
Schutzkontaktstecker ist nicht zulässig.
▶ Elektrische Leitungen an das Netz anschließen.
GEFAHR
Stromschlag
▶ Vor Inbetriebnahme: Abdeckung anbringen.
Bild 42 Abdeckung montieren
Elektrischer Anschluss
45 °C 50 °C 55 °C 60 °C
Orange Gelb Blau Braun
Orange Lila Grau Schwarz
Rot Rot Rot Orange
Gold Gold Gold Gold
6 720 646 819-21.1O
