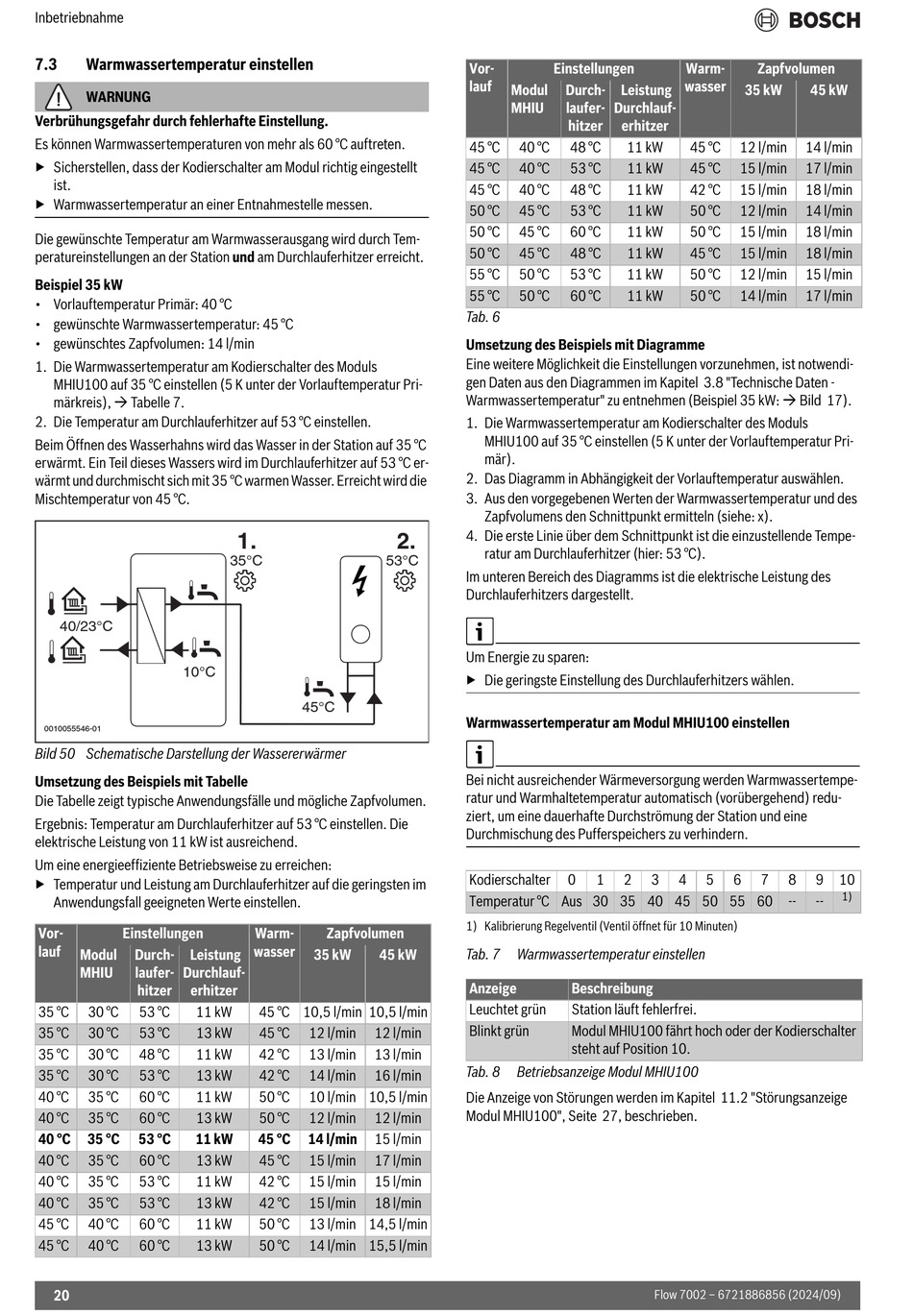

Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 20
Wohnungsstationen
Vorschau ausblenden
Andere Handbücher für Flow 7002:
Werbung
Inbetriebnahme
7.3
Warmwassertemperatur einstellen
WARNUNG
Verbrühungsgefahr durch fehlerhafte Einstellung.
Es können Warmwassertemperaturen von mehr als 60 °C auftreten.
▶ Sicherstellen, dass der Kodierschalter am Modul richtig eingestellt
ist.
▶ Warmwassertemperatur an einer Entnahmestelle messen.
Die gewünschte Temperatur am Warmwasserausgang wird durch Tem-
peratureinstellungen an der Station und am Durchlauferhitzer erreicht.
Beispiel 35 kW
• Vorlauftemperatur Primär: 40 °C
• gewünschte Warmwassertemperatur: 45 °C
• gewünschtes Zapfvolumen: 14 l/min
1. Die Warmwassertemperatur am Kodierschalter des Moduls
MHIU100 auf 35 °C einstellen (5 K unter der Vorlauftemperatur Pri-
märkreis), Tabelle 7.
2. Die Temperatur am Durchlauferhitzer auf 53 °C einstellen.
Beim Öffnen des Wasserhahns wird das Wasser in der Station auf 35 °C
erwärmt. Ein Teil dieses Wassers wird im Durchlauferhitzer auf 53 °C er-
wärmt und durchmischt sich mit 35 °C warmen Wasser. Erreicht wird die
Mischtemperatur von 45 °C.
40/23°C
10°C
00100
55546
-01
Bild 50 Schematische Darstellung der Wassererwärmer
Umsetzung des Beispiels mit Tabelle
Die Tabelle zeigt typische Anwendungsfälle und mögliche Zapfvolumen.
Ergebnis: Temperatur am Durchlauferhitzer auf 53 °C einstellen. Die
elektrische Leistung von 11 kW ist ausreichend.
Um eine energieeffiziente Betriebsweise zu erreichen:
▶ Temperatur und Leistung am Durchlauferhitzer auf die geringsten im
Anwendungsfall geeigneten Werte einstellen.
Vor-
Einstellungen
lauf
Modul
Durch-
Leistung
MHIU
laufer-
Durchlauf-
hitzer
erhitzer
35 °C
30 °C
53 °C
11 kW
35 °C
30 °C
53 °C
13 kW
35 °C
30 °C
48 °C
11 kW
35 °C
30 °C
53 °C
13 kW
40 °C
35 °C
60 °C
11 kW
40 °C
35 °C
60 °C
13 kW
40 °C
35 °C
53 °C
11 kW
40 °C
35 °C
60 °C
13 kW
40 °C
35 °C
53 °C
11 kW
40 °C
35 °C
53 °C
13 kW
45 °C
40 °C
60 °C
11 kW
45 °C
40 °C
60 °C
13 kW
20
1. 1.
2. 2.
35°C
53°C
45°C
Warm-
Zapfvolumen
wasser
35 kW
45 kW
45 °C 10,5 l/min 10,5 l/min
45 °C
12 l/min
12 l/min
42 °C
13 l/min
13 l/min
42 °C
14 l/min
16 l/min
50 °C
10 l/min 10,5 l/min
50 °C
12 l/min
12 l/min
45 °C
14 l/min
15 l/min
45 °C
15 l/min
17 l/min
42 °C
15 l/min
15 l/min
42 °C
15 l/min
18 l/min
50 °C
13 l/min 14,5 l/min
50 °C
14 l/min 15,5 l/min
Vor-
Einstellungen
lauf
Modul
Durch-
Leistung
MHIU
laufer-
Durchlauf-
hitzer
erhitzer
45 °C
40 °C
48 °C
11 kW
45 °C
40 °C
53 °C
11 kW
45 °C
40 °C
48 °C
11 kW
50 °C
45 °C
53 °C
11 kW
50 °C
45 °C
60 °C
11 kW
50 °C
45 °C
48 °C
11 kW
55 °C
50 °C
53 °C
11 kW
55 °C
50 °C
60 °C
11 kW
Tab. 6
Umsetzung des Beispiels mit Diagramme
Eine weitere Möglichkeit die Einstellungen vorzunehmen, ist notwendi-
gen Daten aus den Diagrammen im Kapitel 3.8 "Technische Daten -
Warmwassertemperatur" zu entnehmen (Beispiel 35 kW: Bild 17).
1. Die Warmwassertemperatur am Kodierschalter des Moduls
MHIU100 auf 35 °C einstellen (5 K unter der Vorlauftemperatur Pri-
mär).
2. Das Diagramm in Abhängigkeit der Vorlauftemperatur auswählen.
3. Aus den vorgegebenen Werten der Warmwassertemperatur und des
Zapfvolumens den Schnittpunkt ermitteln (siehe: x).
4. Die erste Linie über dem Schnittpunkt ist die einzustellende Tempe-
ratur am Durchlauferhitzer (hier: 53 °C).
Im unteren Bereich des Diagramms ist die elektrische Leistung des
Durchlauferhitzers dargestellt.
Um Energie zu sparen:
▶ Die geringste Einstellung des Durchlauferhitzers wählen.
Warmwassertemperatur am Modul MHIU100 einstellen
Bei nicht ausreichender Wärmeversorgung werden Warmwassertempe-
ratur und Warmhaltetemperatur automatisch (vorübergehend) redu-
ziert, um eine dauerhafte Durchströmung der Station und eine
Durchmischung des Pufferspeichers zu verhindern.
Kodierschalter
0
1
2
Temperatur °C Aus 30 35 40 45 50 55 60
1) Kalibrierung Regelventil (Ventil öffnet für 10 Minuten)
Tab. 7
Warmwassertemperatur einstellen
Anzeige
Beschreibung
Leuchtet grün
Station läuft fehlerfrei.
Blinkt grün
Modul MHIU100 fährt hoch oder der Kodierschalter
steht auf Position 10.
Tab. 8
Betriebsanzeige Modul MHIU100
Die Anzeige von Störungen werden im Kapitel 11.2 "Störungsanzeige
Modul MHIU100", Seite 27, beschrieben.
Warm-
Zapfvolumen
wasser
35 kW
45 kW
45 °C
12 l/min
14 l/min
45 °C
15 l/min
17 l/min
42 °C
15 l/min
18 l/min
50 °C
12 l/min
14 l/min
50 °C
15 l/min
18 l/min
45 °C
15 l/min
18 l/min
50 °C
12 l/min
15 l/min
50 °C
14 l/min
17 l/min
3
4
5
6
7
8
9
--
--
Flow 7002 – 6721886856 (2024/09)
