Montage
▶ Obere Anschlüsse des Verbindungsmoduls mit den Anschlüssen des
Warmwassererwärmers [1] verschrauben.

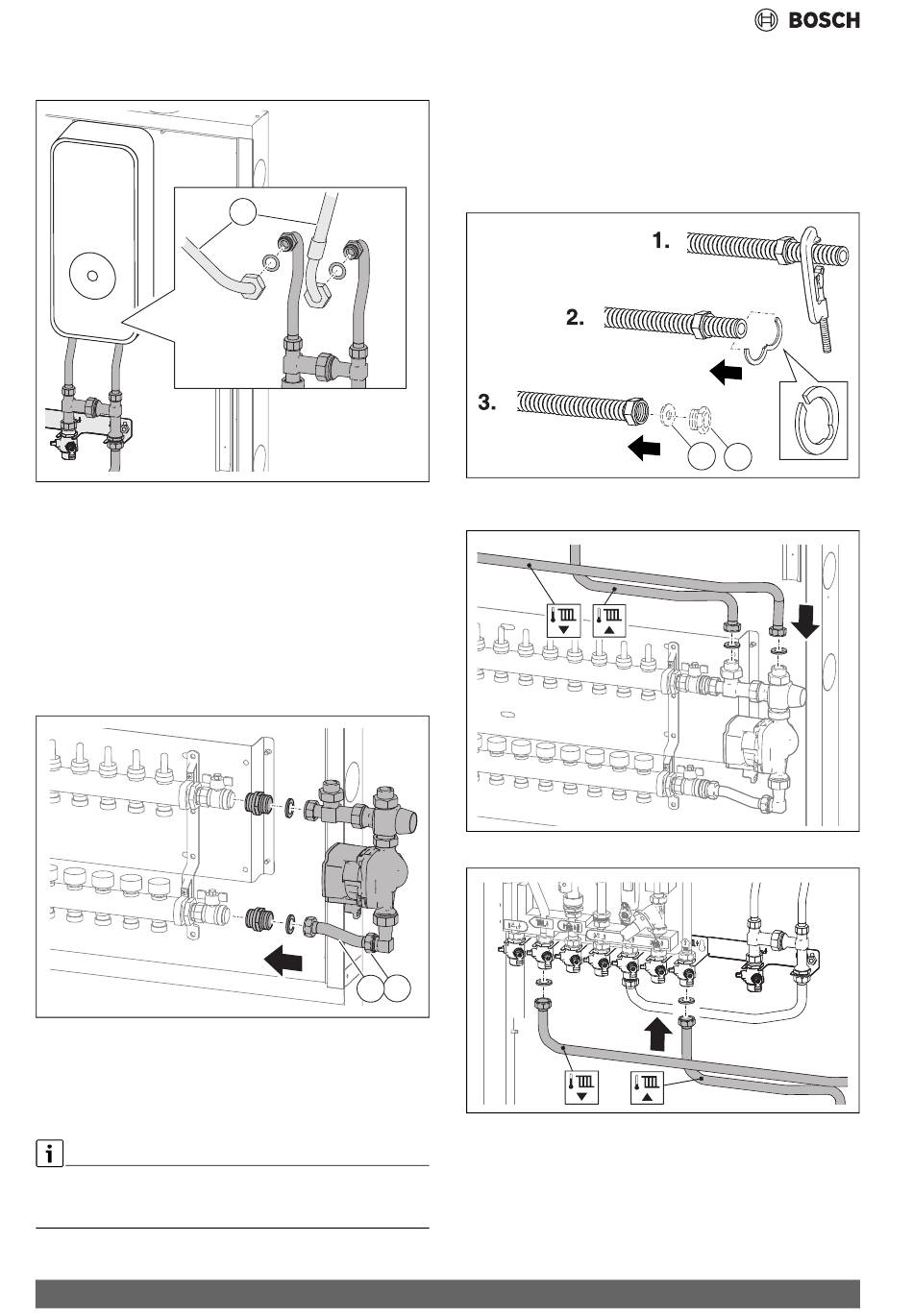

Bild 28 Anschlüsse verschrauben
5.6 Gemischten Heizkreis montieren (Zubehör)
▶ Bauseitigen Heizkreisverteiler und bauseitige Klemmleiste nach Her-
stellerangaben im Schrank montieren.
▶ Mutter [1] lösen und gebogenes Rohr so drehen, dass:
– die Verbindung zum Kugelhahn des Heizkreisverteilers möglich
ist und
– die Pumpe nicht die Schranktür berührt.
▶ Modul mit den (optionalen) Doppelnippeln an den Heizkreisverteiler
schrauben.
▶ Bei Bedarf Sicherheitstemperaturbegrenzer hier montieren [2].
00100 5432 9-01
Bild 29 Rückwand des Heizkreismoduls aufhängen
5.7 Verbindungsrohre montieren
Für die Verbindung der Station mit der Heizkreispumpe sind starre Roh-
re (nur bei Unterputzschränken) oder Edelstahlwellrohre vorgesehen.
Die Montage ist gleich.
Bei der Verwendung von Heizkreisverteiler-Fremdfabrikaten die Verbin-
dung mit Edelstahlwellrohre vornehmen, da diese bei Bedarf eingekürzt
werden können.
14
1
00100 5432 8-01
1
2
Um die Länge der Edelstahlwellrohre anzupassen:
1. Edelstahlwellrohr passend einkürzen.
2. Beiliegende Klemmscheibe hinter die erste Welle legen und zusam-
mendrücken. Die Klemmscheibe muss gleichmäßig am Bund der
Überwurfmutter anliegen.
3. Bauseitige Unterlegscheibe [1] einlegen und passende bauseitige
Schraube [2] fest einschrauben. Anschließend wieder demontieren
und prüfen, ob eine plane Dichtfläche entstanden ist.
00100 00100 56039 56039 -01 -01
Bild 30 Edelstahlwellrohre bei Bedarf einkürzen
▶ Verbindungsrohre an Station und Heizkreispumpe schrauben.
Bild 31 Verbindungsrohre mit Dichtung an Heizkreispumpe schrauben
2. 2.
Bild 32 Verbindungsrohre mit Dichtung an Station schrauben
1
2
1. 1.
00100 55924 -01
00100 5592 6-01
