2 - ELEKTROSYSTEME - ANSCHLÜSSE - KONFIGURATIONEN
Das Gerät ist für den elektrischen Betrieb mit Einphasenspannung von 230 V WS i( +5-10V ) vorgesehen.
An beiden Phasen durch zwei Verzögerungssicherungen 15 A geschützt
Den Trafo betreffende Daten:
auf dem Primär-Trafo ist das Gerät durch eine 2 A, Sicherung geschützt.
Auf dem Sekundär-Trafo ist es durch eine 6,3 Sicherung geschützt
Die Speisungsschaltkarte ist durch eine 6,3 A-Sicherung geschützt
Sie ist mit einem Schutzschalter zur Unterbrechung beider Phasen bei Türöffnung geschützt.
Bei den nachstehenden Typen kann das Speisekabel serienmäßig mitgeliefert werden:
HO5 R N – F
HO5 V V – F
HO7 R N – F
Alle vorgesehenen Kabel sind mit 3 x 1,5 mm² Querschnitt-Drähten + SCHUKO-Stecker untrennbar mit dem Kabel
verbunden.
Bei Austausch sind in jedem Fall Kabel mit den gleichen Eigenschaften zu benutzen.
Da der DA " Zenith " von einer Bescheinigungsbehörde für die elektrische Sicherheit (IMQ) bescheinigt
worden ist, dürfen beim Austausch von Bauteilen nur Originalteile verwandt werden.
Andernfalls erlischt die Gültigkeit der Sicherheitsbescheinigung und der Garantie.
2.1 – ANSCHLÜSSE DER SCHALTKARTEN
Es sind folgende Schaltkarten installiert:
CPU-Schaltkarte, Maschienschaltkarte 1, Maschienschaltkarte 2 (Erweiterung),
Speisegerätschaltkarte, Kesselkontrollschaltkarte 1, Kesselkontrollschaltkarte 2,
Drucktastenschaltkarten, Display-Schaltkarte

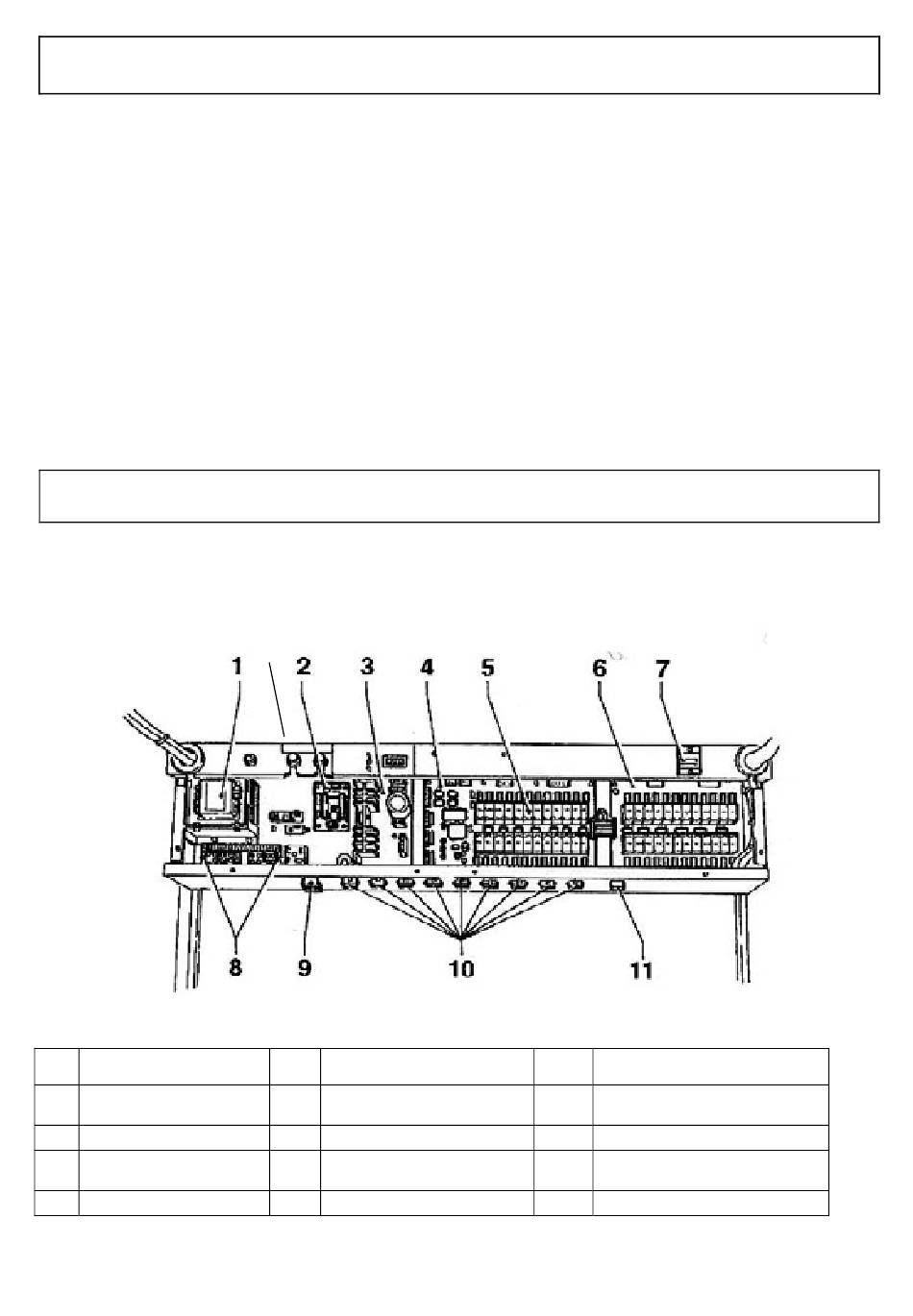

RAUM FÜR SPEISUNGS-, THERMOSTAT- UND ANWENDUNGSSCHALTKARTEN OHNE GEHÄUSE
BEZ
BESCHREIBUNG
1
Transformator
2
Kesselkontrollschaltkarte
3
Speiseschaltkarte
4
Anwendungsschaltkarte
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
12
BEZ
BESCHREIBUNG
5
Relais
6
Erweiterungsschaltkarte
7
Mechanischer Schlagzähler
8
Sicherung Transformator
BEZ
BESCHREIBUNG
9
Steckverbinder für
Instantgetränkekessel
10
Elektroventil-Steckverbinder
11
Steckverbindersatz
Hygienisierung
12
Netzsicherungen
6 / 34
