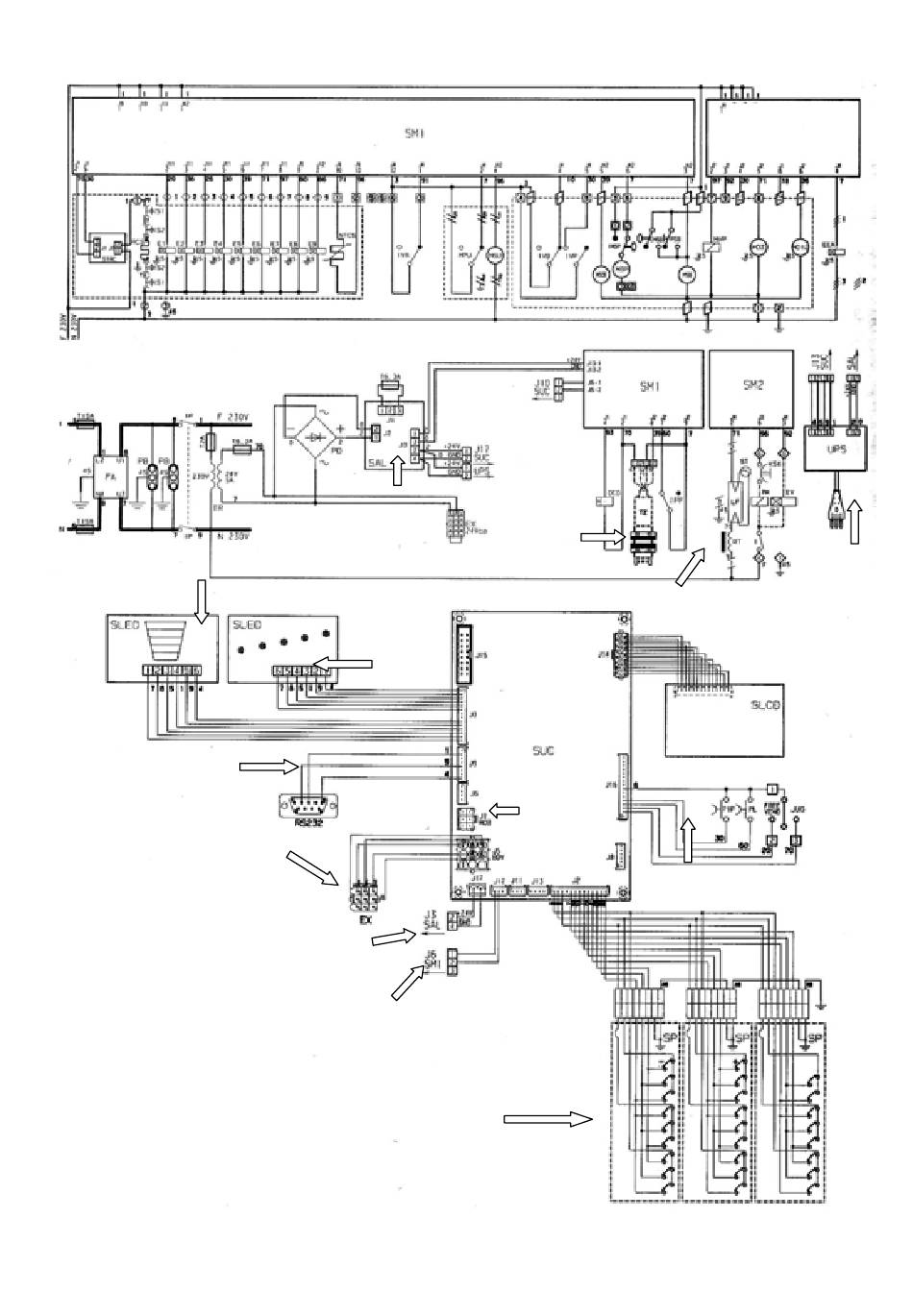

ELEKTRISCHES BETRIEBSSCHEMA
Maschienschaltkarte SM1
230 V
Schaltkarte LED
Flüssigkeitsdosis
Buchse RS 232 Datenerfassung
und –registration
Steckverbinder
Protokoll EXE
SCHALTKARTE ELEKTRISCHES TÜRANSCHLUSSSCHEMA
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
Speiserschaltkarte
Schaltkarte LED
Zuckerdosis
Steckverbinder für
Speisung 24 V
Anschluß an
Maschinenschaltka
rte SM1
Schaltkarten
Wahldrucktasten
Optionaler
Tassensensor
Lampenverbindung
CPU-
schaltkarten
Verb. MDB
Programmiertasten für
Reinigung, Reset, Jug
Erweiterungs
schaltkarte SM2
Kaltgeträn
keeinheit
LCD
Displayschaltkarten
7 / 34
