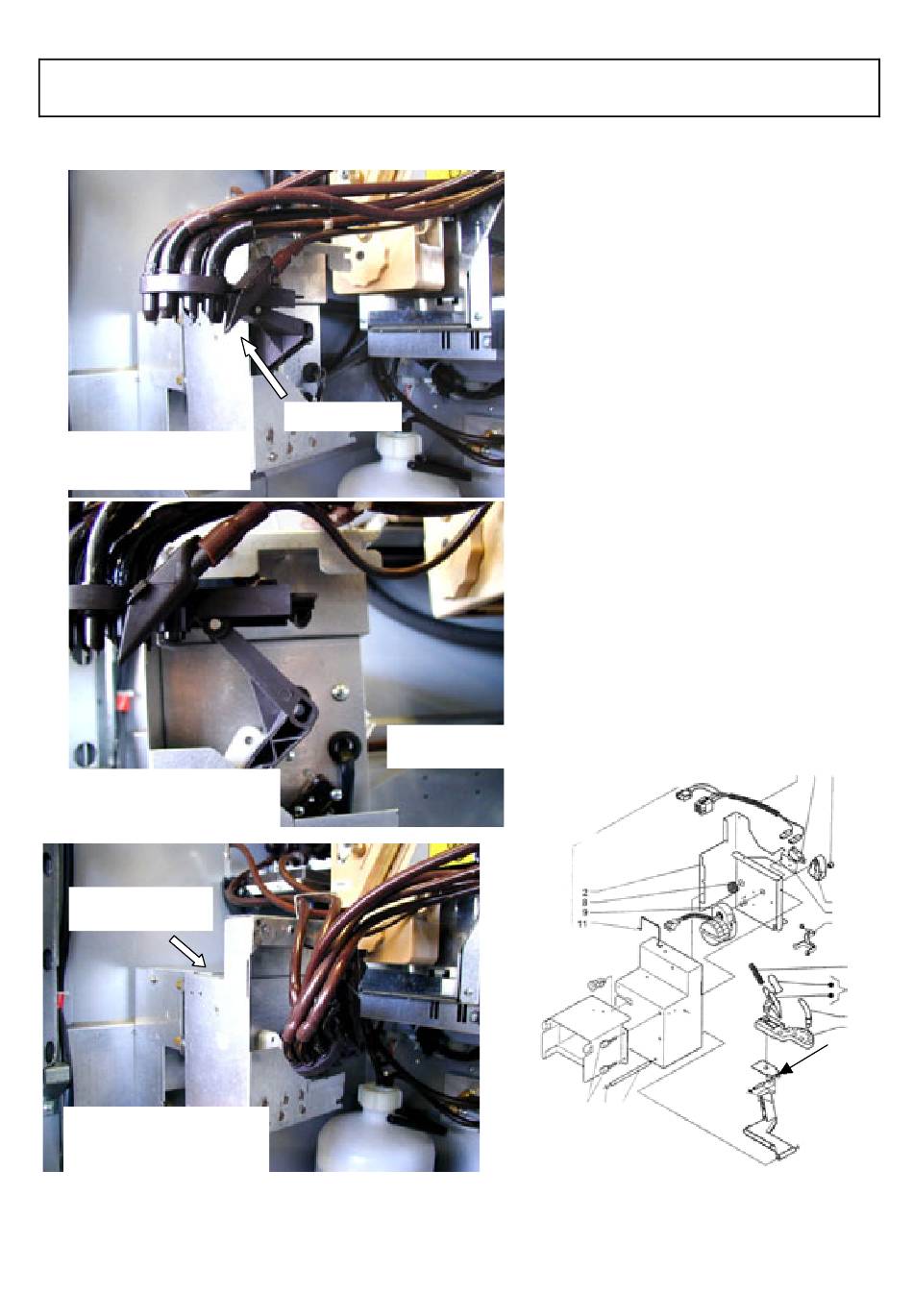

8 - GRUPPE BEWEGLICHE DÜSEN
ABB. 1
Bewegliche Düsen in
Abgabestellung
ABB.2
Detail eines
Bewegungsmechanismus
Freigabeschrauben
Düsengruppe
ABB. 3
Bewegliche Düsen in stand-
by-Position
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
Düse
Kaffee
Mikroschalter
Düsenstellung
Es handelt sich um eine neue Vorrichtung zur
Bewegung der Abgabedüsen.
Das besondere Getriebe ermöglicht, die Düsen
während der stand-by-Phase des Automaten in
ihrer Position außerhalb des Ausgabebereichs und
schräggestellt zur Verfügung zu haben (
Abbildung 3 ).
Dieses bringt zwei Vorteile mit sich:
Sie sind nicht von außen zugänglich und daher
hygienischer.
Durch die Schrägstellung kann der in ihnen
enthaltene Flüssigkeitsrückstand vollkommen
entleert werden.
Beide Situationen gewährleisten die Konformität
gemä0 UACP.
Während der Abgabe, wird zuerst der Becher und
bei Bedarf der Zucker mit dem Rührstäbchen
freigegeben.
Anschließend, vor Abgabe des Produkts, erheben
sich die Düsen und verschieben sich nach vorne
bis zur Mitte des Bechers, und zwar bis sehr nahe
an den Rand. ( Abbildung 1 )
Somit kann ein ästhetisch schöne Präsentation
ohne Spritzer erreicht werden.
Die Abgabe- und stand-by-Position werden durch
die Mikroschalter gewährleistet. Abb. 2
Es handelt sich um eine leicht
auseinanderbaubare Modulargruppe. Es sind nur 2
Schrauben zu lockern und der Kabelsteckverbinder
abzutrennen.
ABB. 4 Explosivzeichnung Getriebe
Antriebsgetriebe
motor
Modulbefestigungsschrauben
Düsen
halter
22 / 34
