ERWEITERUNGSKARTE
Über geeignete Relais betätigt diese Karte (siehe Abb. 24)
die weiteren 230V~-Verbraucher, die auf dem Automaten
installiert sind.

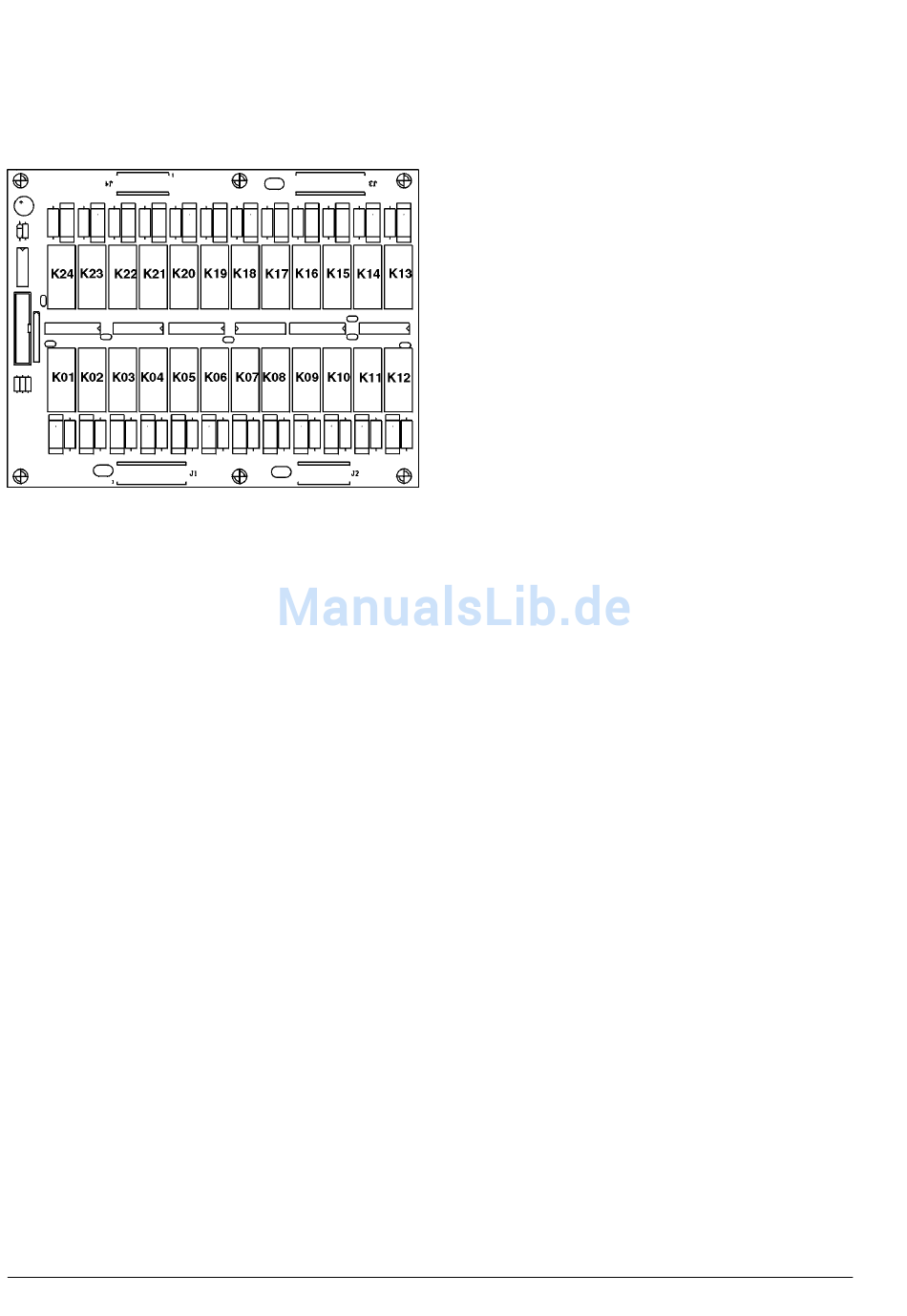

Abb. 24
RELAISFUNKTION (siehe auch Schaltplan)
K01
=
PM (C2)
K02
=
MPF
K03
=
M (C2)
K04
=
MF
K05
=
MAC (C2)
K06
=
ESC (C2)
K07
=
Nicht benutzt
K08
=
MVP
K09
=
Nicht benutzt
K10
=
Nicht benutzt
K11
=
MDZ
K12
=
MD12
K13
=
MD9
K14
=
MF9
K15
=
MD10
K16
=
MF10
K17
=
MD11
K18
=
MF11
K19
=
PM Desinf.
K20
=
LF
K21
=
EV Desinf.
K22
=
EEA
K23
=
Nicht benutzt
K24
=
Nicht benutzt
© by NECTA VENDING SOLUTIONS SpA
MF6
MF8
MDFB
MD6
MF7
MD
MD7
MFB
MD8
KONFIGURATION
DER SCHALTKARTEN
Die Schaltkarten wurden für Verwendung an unterschied-
lichen Modellen von Geräten konstruiert.
In Falle einer Ersetzung, oder zur Verbesserung der
Gerätleistung, muß die Konfiguration der Schaltkarten
überprüft werden.
In der Mitte der C.P.U.-Platine (siehe Abb. 21) befindet
sich eine Reihe von Minidip-Schaltern, die die Einstellung
der Karte zur Anwendung für die verschiedenen Versio-
nen erlaubt. Um die Schaltkarte vorschriftsmäßig einzu-
stellen muß man sich auf folgende Tabellen beziehen.
AKTUALISIERUNG DER SOFTWARE
Der Automat ist mit "Flash-EPROM"-Speichern ausge-
stattet, die aktualisiert werden können.
Dabei kann die Streuerungsoftware des Automaten, ohne
Ersetzung des EPROM-Speichers, über geeignetes Pro-
gramm und System (Personal Computer oder ähnlich),
neu geschrieben werden.
24
