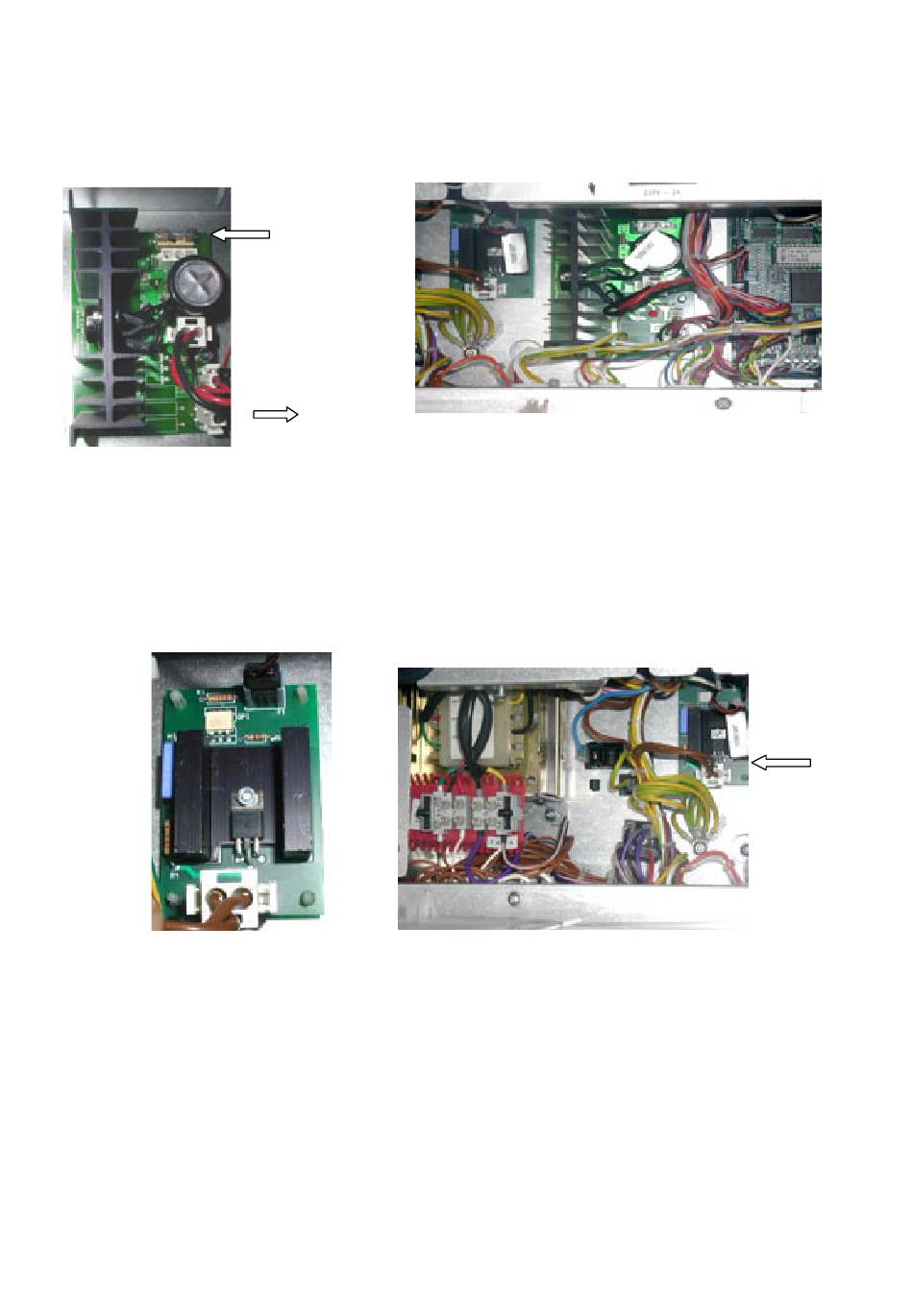

2.1.3 - SPEISESCHALTKARTE
Die Speiseschaltkarte berichtigt und stabilisiert die für den Elektronikbetrieb und für alle 24 V GS-Funktionen
notwendigen Spannungen. Sie ist in der Elektroniktafel angebracht und wird bei 24 VA WS-Ausgangsspannung vom
Transformator versorgt.
Sie ist durch eine 6,3 A-Sicherung vom Typ T geschützt
2.1.4 – KONTROLLSCHALTKARTE FÜR INSTANTGETRÄNKEKESSEL
Die Kesselkontrollschaltkarte verwaltet durch einen Leistungstriack die Speisung des Instantgetränkekessels nach
den von vom Programm verarbeiteten und von der NTC-Sonde empfangenen Signalen.
Sie ist in der Schalttafel über den Behältern angebracht.
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
Sicherung
an
Maschinenschaltkarte
Teilansicht Speisungsseite elektronische Schalttafel
Teilansicht elektronische Schalttafel
Kontrollschaltkarte
12 / 34
