6 – GRUPPO SGANCIO PALETTE
Es handelt sich um eine neue spezifische und innovative
Funktionsgruppe, welche trotz ihrer gleichen Höhe, durch
Anwendung von zwei parallelen und nebeneinander angebrachten
Ladeschienen C, ein doppeltes Fassungsvermögen an
Rührstäbchen hat. (patentiert)
Gegenüber allen auf dem Produktemarkt vorhandenen Gruppen ist
diese die einzige mit einem Fassungsvermögen von ca. 1000
Rührstäbchen.
Durch Verschieben oder Beseitigen der im Inneren der Schiene
befindlichen Anpassungsprofile können Rührstäbchen von 90 –
105 – 115 mm benutzt werden. ( A )
Betrieb :
Der vom Relais K 24 aktivierte Getriebemotor gibt wie
beim bereits angewandten System mit einfacher
Standardladevorrichtung die Rührstäbchen und Zucker im
Synchronismus arbeitend frei.

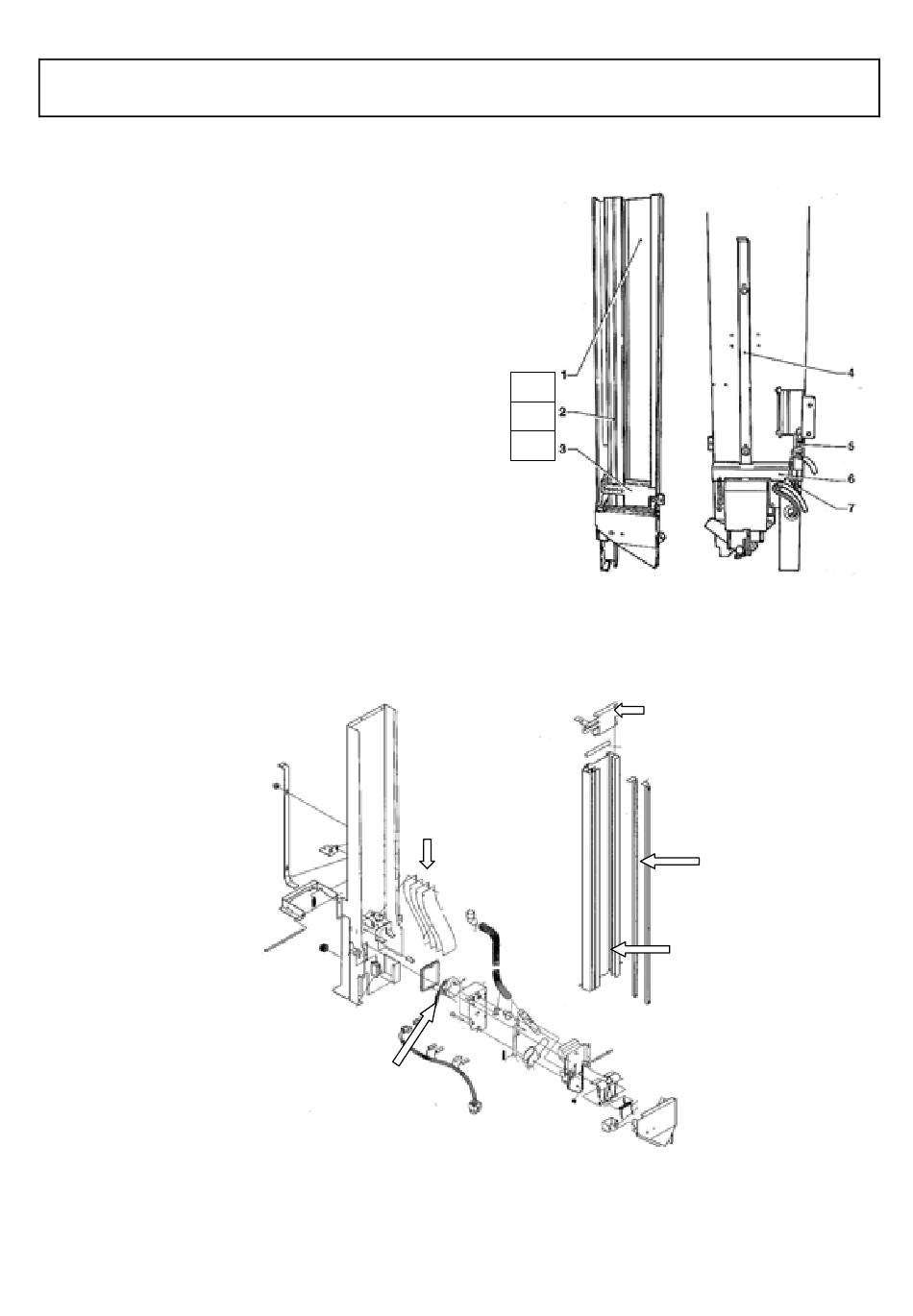

Die Neuheit stellt die doppelte Ladeschiene ( C ) und der
entsprechende durch einen von einem Thermodehner ausgelösten
Mikroschalter aktivierte Schienenwechsel dar. (5) Bei Durchlauf
des besonders geformten "kleinen Gewichtstücks" ( B ) (zur
Eindämmung der Rührstäbchen), wird durch deren Ende ein
Mikroschalter betätigt, welcher seinerseits den Solenoid-
Thermoschalter aktiviert ( 5 ) Während des Laufes wird ein
Getriebe aktiviert, welches den Wechsel der Führungen ermöglicht.
An dieser Stelle können die Rührstäbchen der zweiten Säule auf
die herkömmliche Art freigegeben werden.
Nach Verbrauch der Rührstäbchen der zweiten Säule, muß das System durch Ziehen des Handhebels wieder
zurückgestellt werden ( 4 )
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
Feder zur
Positionsbeibehaltung
der
Rührstäbchenführung.
Getriebemotor Antrieb
Rührstäbchenfreigabe
C
A
B
Kleines Gewichtsstück B
zum Zusammndrücken der
Rührstäbchen und Antrieb
des Arbeitszylinders.
Doppelte
Rührstäbchenführung C
Distanzstücke A
20 / 34
