Necta ZENITH Servicehandbuch Seite 11

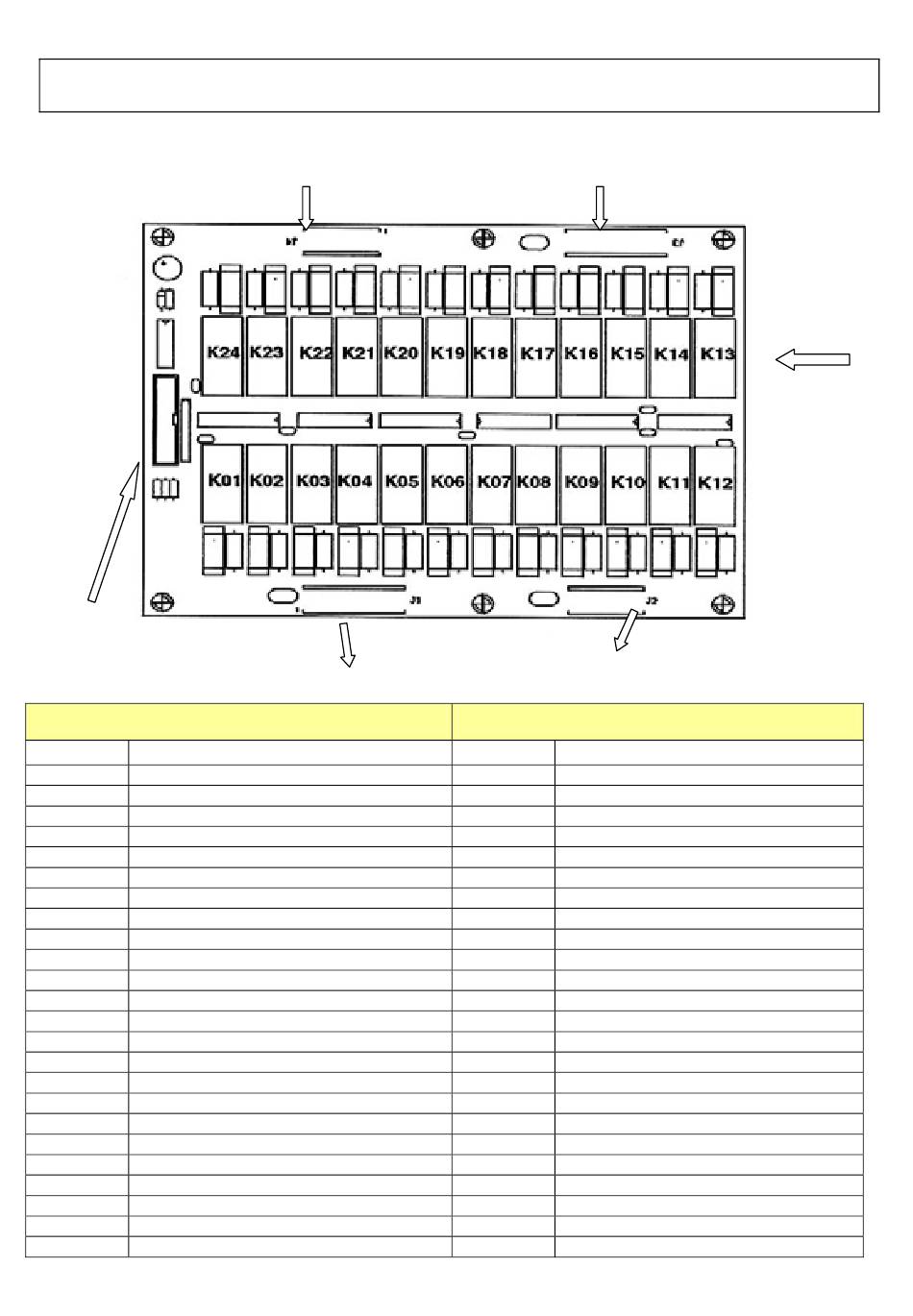

2.1.3 - ERWEITERUNGSSCHALTKARTE BETÄTIGUNGEN SM2
Die Schaltkarte SM2 hat die Funktion, die möglichen Betätigungen zu erweitern und sie auf eine Gesamtzahl von
48 Relais zu bringen. Sie wird mit einem "Flachkabel" mit Hilfe des Steckverbinders N° 3 an die Hauptschaltkarte
SM1 tangeschlossen.
Steckverbinder Anschluß
an Schaltkarte SM1
ÜBERSICHT DER CODE RELAIS
ANWENDUNGSSCHALTKARTE SM1
CODE RELAIS Anwendung
K 01 Pompe
K 02 EM Kaffeefreigabe 1 / Motor FB
K 03 EV Kaffee 1 / Motormixgerät 5
K 04 Espresso-motorkaffeegruppe 1
K 05 EV Kaffee 2
K 06 Kaffeemühle 1
K 07 EV 8
K 08
Motordosiervorrichtungen
K 09 Motormixer 1
K 10
Motordosiervorrichtungen
K 11 Motormixer 2
K 12 Dampfabsauger
K 13 EV 1
K 14 EV 2
K 15 EV 3
K 16 EV 4
K 17 EV 5
K 18 EV 6
K 19 EV 7
K 20 EV 9
K 21 Getriebemotor Becherfreigabe
K 22 Düsenuntersetzungsgetriebe
K 23 Getriebemotor Austausch Becherdispenser
K 24 Rührstäbchenausgabe-Motor
NECTA SPA TECHNISCHES HANDBUCH " ZENITH "
Zenith
Steckverbinder Eingang 230 V WS
Steckverbinder Ausgang 230 V WS
ANWENDUNGSSCHALTKARTE SM2
CODE RELAIS
K 01
K 02
K 03
K 04
K 05
K 06
K 07
1 K 08
K 09
2 K 10
K 11
K 12
K 13
K 14
K 15
K 16
K 17
K 18
K 19
K 20
K 21
K 22
K 23
K 24
Anwendung
Motormixer 6
Kolbenmotor FB
Espresso-motorkaffeegruppe 2
Motormixer 3
Kaffeemühle 2
EM Kaffeefreigabe 2
Freie
Motor Rührstäbchen leer
Freie
Freie
Motordosiervorrichtung Zucker
Motordosiervorrichtung 12
Motordosiervorrichtung 9
Motormixer 9
Motordosiervorrichtung 15
Motormixer 10
Motordosiervorrichtung 11
Motormixer 11
Hygienisierungspumpe ( optional)
Lampe
EV Hygienisierung
EV Netzwassereinlaß
Freie
Freie
Siehe unten
Übersicht
Codes i K 1-
K 24
(Arbeitszylinder)
