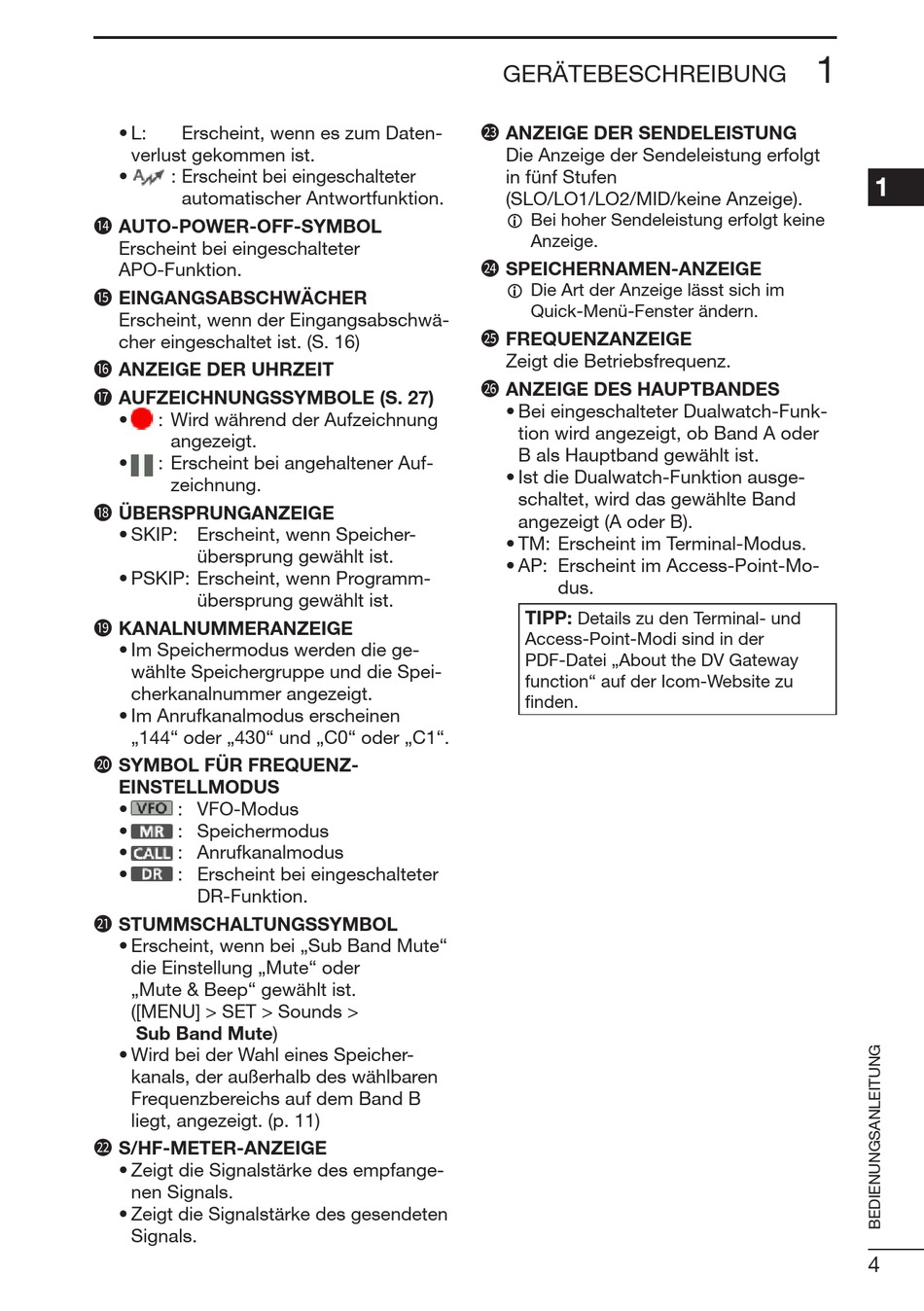

Icom ID-52E PLUS Bedienungsanleitung Seite 17

• L: Erscheint, wenn es zum Daten-
verlust gekommen ist.
• : Erscheint bei eingeschalteter
automatischer Antwortfunktion.
14 AUTO-POWER-OFF-SYMBOL
Erscheint bei eingeschalteter
APO-Funktion.
15 EINGANGSABSCHWÄCHER
Erscheint, wenn der Eingangsabschwä-
cher eingeschaltet ist. (S. 16)
16 ANZEIGE DER UHRZEIT
17 AUFZEICHNUNGSSYMBOLE (S. 27)
• : Wird während der Aufzeichnung
angezeigt.
• : Erscheint bei angehaltener Auf-
zeichnung.
18 ÜBERSPRUNGANZEIGE
• SKIP: Erscheint, wenn Speicher-
übersprung gewählt ist.
• PSKIP: Erscheint, wenn Programm-
übersprung gewählt ist.
19 KANALNUMMERANZEIGE
• Im Speichermodus werden die ge-
wählte Speichergruppe und die Spei-
cherkanalnummer angezeigt.
• Im Anrufkanalmodus erscheinen
„144" oder „430" und „C0" oder „C1".
20 SYMBOL FÜR FREQUENZ-
EINSTELLMODUS
• : VFO-Modus
• : Speichermodus
• : Anrufkanalmodus
• : Erscheint bei eingeschalteter
DR-Funktion.
21 STUMMSCHALTUNGSSYMBOL
• Erscheint, wenn bei „Sub Band Mute"
die Einstellung „Mute" oder
„Mute & Beep" gewählt ist.
( [MENU] > SET > Sounds >
Sub Band Mute)
• Wird bei der Wahl eines Speicher-
kanals, der außerhalb des wählbaren
Frequenzbereichs auf dem Band B
liegt, angezeigt. (p. 11)
22 S/HF-METER-ANZEIGE
• Zeigt die Signalstärke des empfange-
nen Signals.
• Zeigt die Signalstärke des gesendeten
Signals.
GERÄTEBESCHREIBUNG
23 ANZEIGE DER SENDELEISTUNG
Die Anzeige der Sendeleistung erfolgt
in fünf Stufen
(SLO/LO1/LO2/MID/keine Anzeige).
L Bei hoher Sendeleistung erfolgt keine
Anzeige.
24 SPEICHERNAMEN-ANZEIGE
L Die Art der Anzeige lässt sich im
Quick-Menü-Fenster ändern.
25 FREQUENZANZEIGE
Zeigt die Betriebsfrequenz.
26 ANZEIGE DES HAUPTBANDES
• Bei eingeschalteter Dualwatch-Funk-
tion wird angezeigt, ob Band A oder
B als Hauptband gewählt ist.
• Ist die Dualwatch-Funktion ausge-
schaltet, wird das gewählte Band
angezeigt (A oder B).
• TM: Erscheint im Terminal-Modus.
• AP: Erscheint im Access-Point-Mo-
dus.
TIPP:
Details zu den Terminal- und
Access-Point-Modi sind in der
PDF-Datei „About the DV Gateway
function" auf der Icom-Website zu
finden.
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
4
