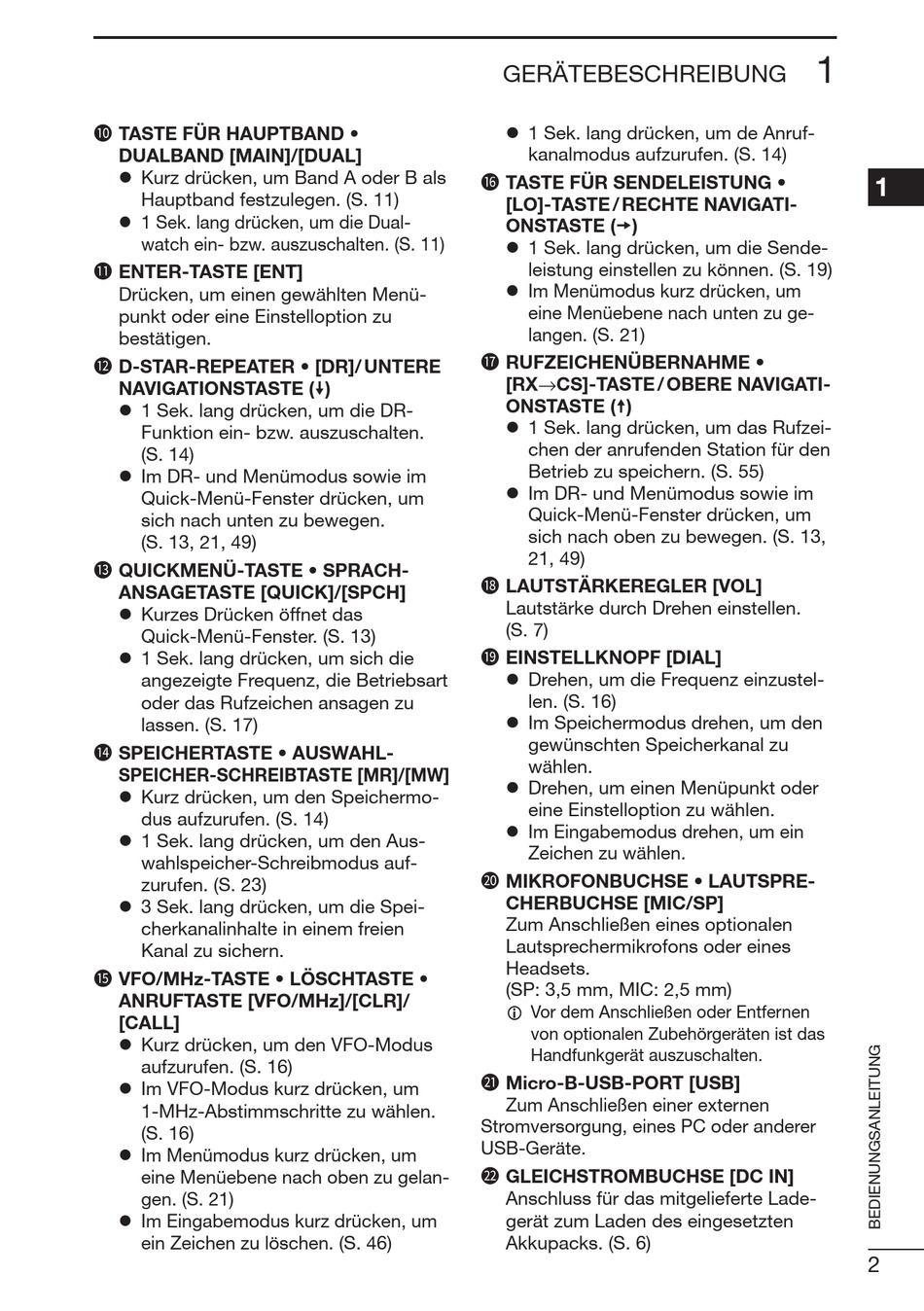

Icom ID-52E PLUS Bedienungsanleitung Seite 15

10 TASTE FÜR HAUPTBAND •
DUALBAND [MAIN]/[DUAL]
z Kurz drücken, um Band A oder B als
Hauptband festzulegen. (S. 11)
z 1 Sek. lang drücken, um die Dual-
watch ein- bzw. auszuschalten. (S. 11)
11 ENTER-TASTE [ENT]
Drücken, um einen gewählten Menü-
punkt oder eine Einstelloption zu
bestätigen.
12 D-STAR-REPEATER • [DR]/ UNTERE
NAVIGATIONSTASTE (”)
z 1 Sek. lang drücken, um die DR-
Funk tion ein- bzw. auszuschalten.
(S. 14)
z Im DR- und Menümodus sowie im
Quick-Menü-Fenster drücken, um
sich nach unten zu bewegen.
(S. 13, 21, 49)
13 QUICKMENÜ-TASTE • SPRACH-
ANSAGETASTE [QUICK]/[SPCH]
z Kurzes Drücken öffnet das
Quick-Menü-Fenster. (S. 13)
z 1 Sek. lang drücken, um sich die
angezeigte Frequenz, die Betriebsart
oder das Rufzeichen ansagen zu
lassen. (S. 17)
14 SPEICHERTASTE • AUSWAHL-
SPEICHER-SCHREIBTASTE [MR]/[MW]
z Kurz drücken, um den Speichermo-
dus aufzurufen. (S. 14)
z 1 Sek. lang drücken, um den Aus-
wahlspeicher-Schreibmodus auf-
zurufen. (S. 23)
z 3 Sek. lang drücken, um die Spei-
cherkanalinhalte in einem freien
Kanal zu sichern.
15 VFO/MHz-TASTE • LÖSCHTASTE •
ANRUFTASTE [VFO/MHz]/[CLR]/
[CALL]
z Kurz drücken, um den VFO-Modus
aufzurufen. (S. 16)
z Im VFO-Modus kurz drücken, um
1-MHz-Abstimmschritte zu wählen.
(S. 16)
z Im Menümodus kurz drücken, um
eine Menüebene nach oben zu gelan-
gen. (S. 21)
z Im Eingabemodus kurz drücken, um
ein Zeichen zu löschen. (S. 46)
GERÄTEBESCHREIBUNG
z 1 Sek. lang drücken, um de Anruf-
kanalmodus aufzurufen. (S. 14)
16 TASTE FÜR SENDELEISTUNG •
[LO]-TASTE / RECHTE NAVIGATI-
ONSTASTE (’)
z 1 Sek. lang drücken, um die Sende-
leistung einstellen zu können. (S. 19)
z Im Menümodus kurz drücken, um
eine Menüebene nach unten zu ge-
langen. (S. 21)
17 RUFZEICHENÜBERNAHME •
[RX→CS]-TASTE / OBERE NAVIGATI-
ONSTASTE (“)
z 1 Sek. lang drücken, um das Rufzei-
chen der anrufenden Station für den
Betrieb zu speichern. (S. 55)
z Im DR- und Menümodus sowie im
Quick-Menü-Fenster drücken, um
sich nach oben zu bewegen. (S. 13,
21, 49)
18 LAUTSTÄRKEREGLER [VOL]
Lautstärke durch Drehen einstellen.
(S. 7)
19 EINSTELLKNOPF [DIAL]
z Drehen, um die Frequenz einzustel-
len. (S. 16)
z Im Speichermodus drehen, um den
gewünschten Speicherkanal zu
wählen.
z Drehen, um einen Menüpunkt oder
eine Einstelloption zu wählen.
z Im Eingabemodus drehen, um ein
Zeichen zu wählen.
20 MIKROFONBUCHSE • LAUTSPRE-
CHERBUCHSE [MIC/SP]
Zum Anschließen eines optionalen
Lautsprechermikrofons oder eines
Headsets.
(SP: 3,5 mm, MIC: 2,5 mm)
L Vor dem Anschließen oder Entfernen
von optionalen Zubehörgeräten ist das
Handfunk gerät auszuschalten.
21 Micro-B-USB-PORT [USB]
Zum Anschließen einer externen
Stromversorgung, eines PC oder anderer
USB-Geräte.
22 GLEICHSTROMBUCHSE [DC IN]
Anschluss für das mitgelieferte Lade-
gerät zum Laden des eingesetzten
Akkupacks. (S. 6)
