1
GERÄTEBESCHREIBUNG

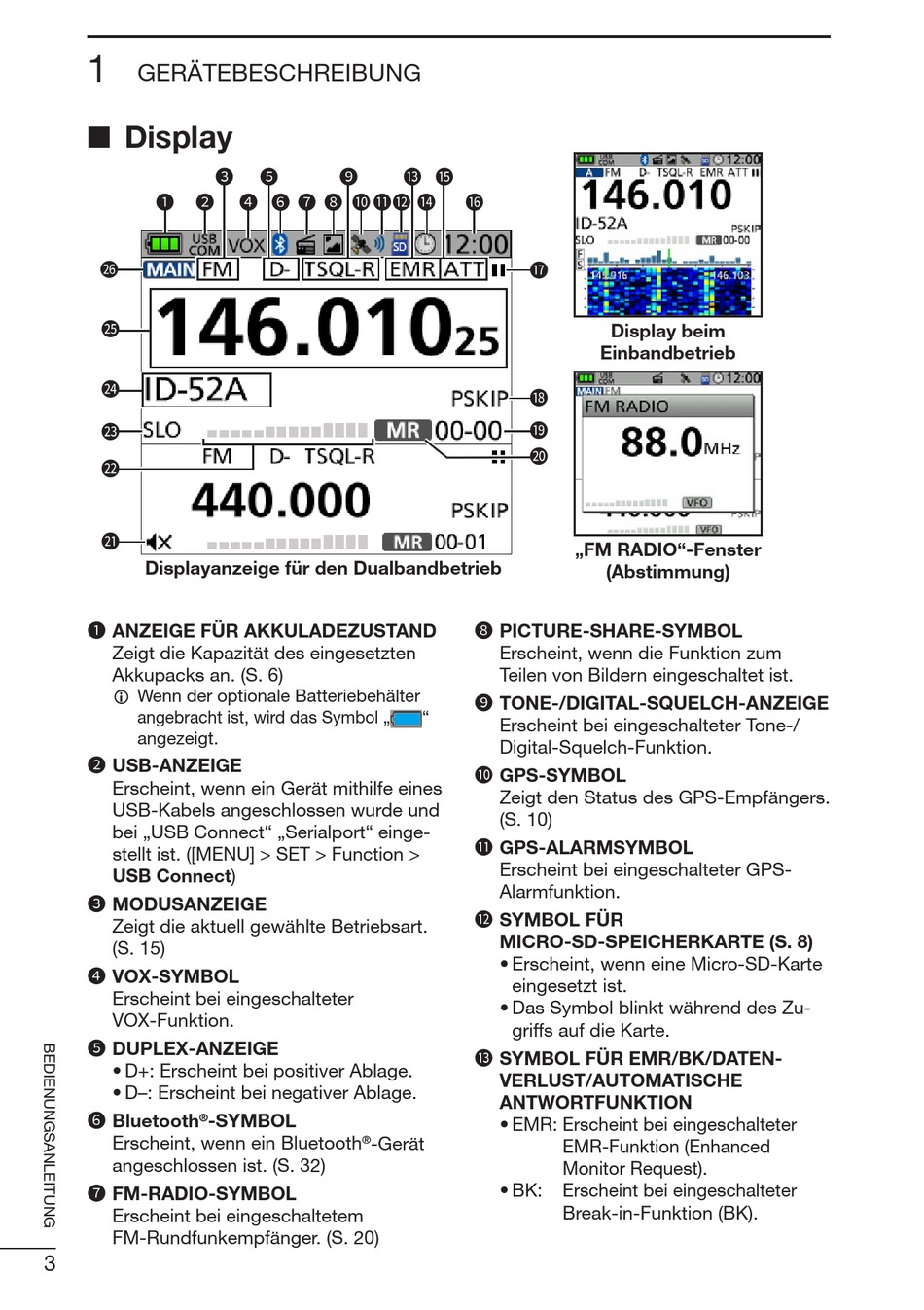

■ Display
3
1 2
26
25
24
23
22
21
Displayanzeige für den Dualbandbetrieb
1 ANZEIGE FÜR AKKULADEZUSTAND
Zeigt die Kapazität des eingesetzten
Akkupacks an. (S. 6)
L Wenn der optionale Batteriebehälter
angebracht ist, wird das Symbol „
angezeigt.
2 USB-ANZEIGE
Erscheint, wenn ein Gerät mithilfe eines
USB-Kabels angeschlossen wurde und
bei „USB Connect" „Serialport" einge-
stellt ist. ([MENU] > SET > Function >
USB Connect)
3 MODUSANZEIGE
Zeigt die aktuell gewählte Betriebsart.
(S. 15)
4 VOX-SYMBOL
Erscheint bei eingeschalteter
VOX-Funktion.
5 DUPLEX-ANZEIGE
• D+: Erscheint bei positiver Ablage.
• D–: Erscheint bei negativer Ablage.
6 Bluetooth -SYMBOL
®
Erscheint, wenn ein Bluetooth
angeschlossen ist. (S. 32)
7 FM-RADIO-SYMBOL
Erscheint bei eingeschaltetem
FM-Rundfunkempfänger. (S. 20)
3
5 9 13
4 6 7 8 10 11 14 16 12
-Gerät
®
15
17
18
19
20
„FM RADIO"-Fenster
8 PICTURE-SHARE-SYMBOL
Erscheint, wenn die Funktion zum
Teilen von Bildern eingeschaltet ist.
9 TONE-/DIGITAL-SQUELCH-ANZEIGE
"
Erscheint bei eingeschalteter Tone-/
Digital-Squelch-Funktion.
10 GPS-SYMBOL
Zeigt den Status des GPS-Empfängers.
(S. 10)
11 GPS-ALARMSYMBOL
Erscheint bei eingeschalteter GPS-
Alarmfunktion.
12 SYMBOL FÜR
MICRO-SD-SPEICHERKARTE (S. 8)
• Erscheint, wenn eine Micro-SD-Karte
eingesetzt ist.
• Das Symbol blinkt während des Zu-
griffs auf die Karte.
13 SYMBOL FÜR EMR/BK/DATEN-
VERLUST/AUTOMATISCHE
ANTWORTFUNKTION
• EMR: Erscheint bei eingeschalteter
EMR-Funktion (Enhanced
Monitor Request).
• BK: Erscheint bei eingeschalteter
Break-in-Funktion (BK).
Display beim
Einbandbetrieb
(Abstimmung)
