Inbetriebnahme
Schweißbrenner und Zubehörkomponenten anschließen
6.7.1 Kühlmodul an Stromquelle anschließen
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
• 8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
• 5-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 5-polig des Schweißgerätes
einstecken und verriegeln.
54
1

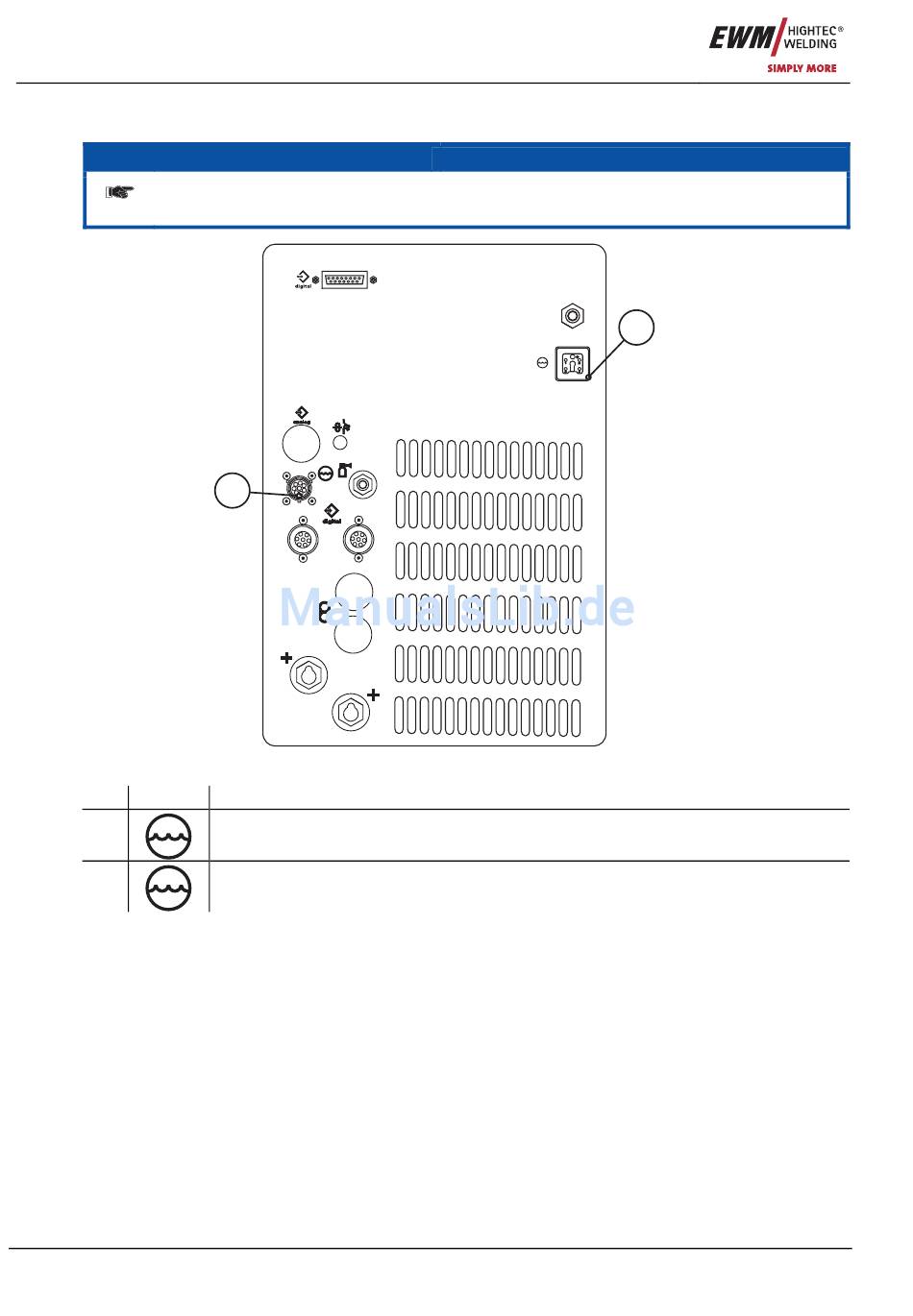

Abbildung 6-3
Beschreibung 0
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
HINWEIS
2
Art. Nr.: 099-000155-EWM00
