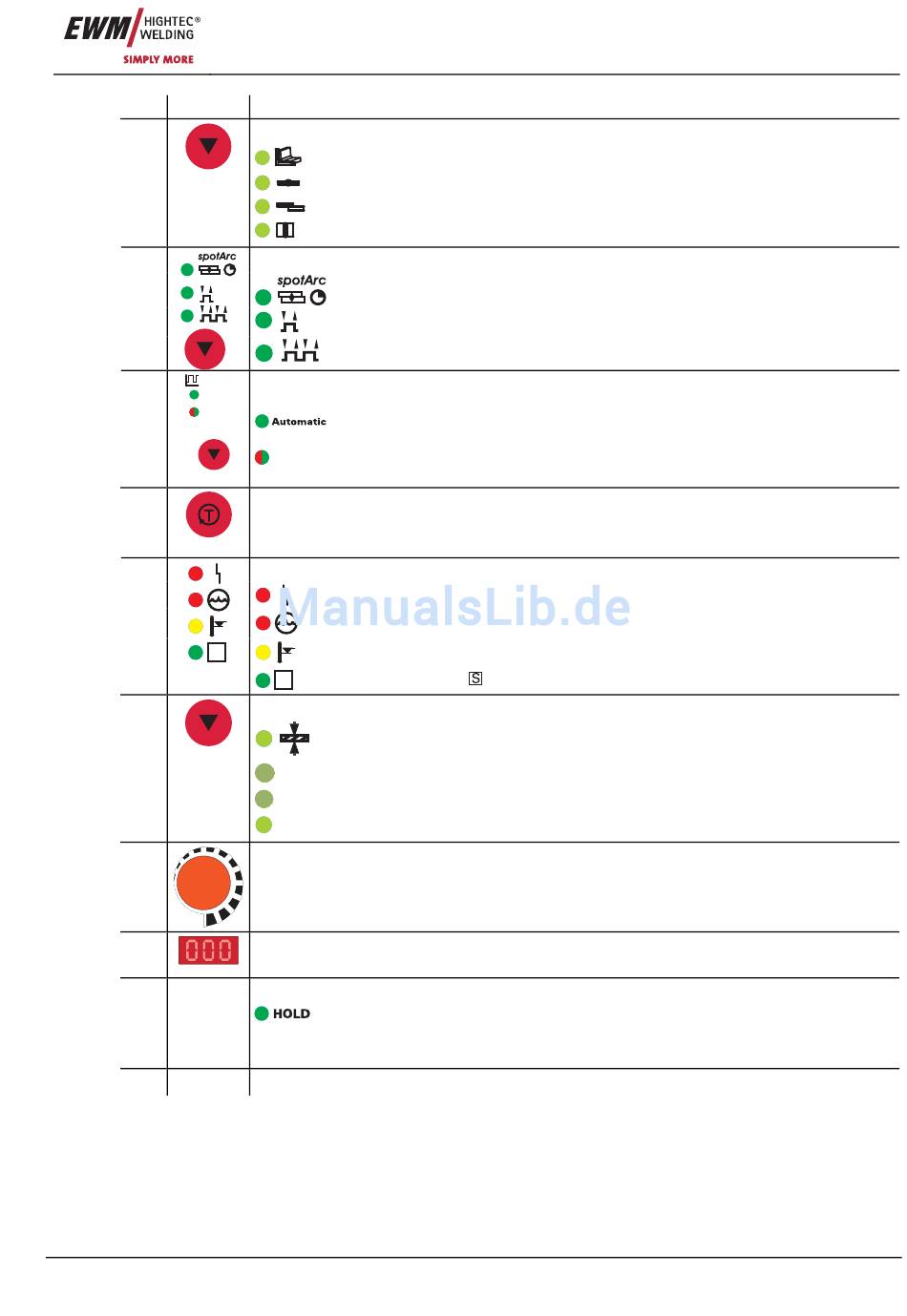

EWM TETRIX 1002 DC SYNERGIC Betriebsanleitung Seite 21

Pos. Symbol
4
5
Puls
6
Automatic
sec
kHz
7
8
S
9
10
11
12
13
Art. Nr.: 099-000155-EWM00
Beschreibung 0
Taste Anwahl Nahtart
Kehlnaht
I-Stoß
Kehlnaht-Überlappstoß
Fallnaht
Taste Betriebsart
spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s)
2-Takt
4-Takt
Taster WIG-Pulsen / Anwahl activArc
WIG-Pulsautomatik (Frequenz und Balance)
sec
WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen mit
kHz
Frequenz und Balance, leuchtet rot
Taste „Gastest"
Schutzgaseinstellung / Schlauchpaket „Spülen"
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung (siehe Kapitel Betriebsstörungen)
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
S Signalleuchte
Taste Umschaltung Anzeige
Anzeige Materialdicke
VOLT
Anzeige Schweißspannung
JOB
Anzeige JOB-Nummer
PROG
Anzeige Programm-Nummer
Drehgeber Schweißparametereinstellung
Einstellung aller Parameter wie z. B. Schweißstrom, Blechdicke, Gasvorströmzeit etc.
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte für Schweißstrom und -spannung in den Displays dargestellt, die
Signalleuchte leuchtet
Funktionsablauf (siehe folgendes Kapitel)
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
-Zeichen
