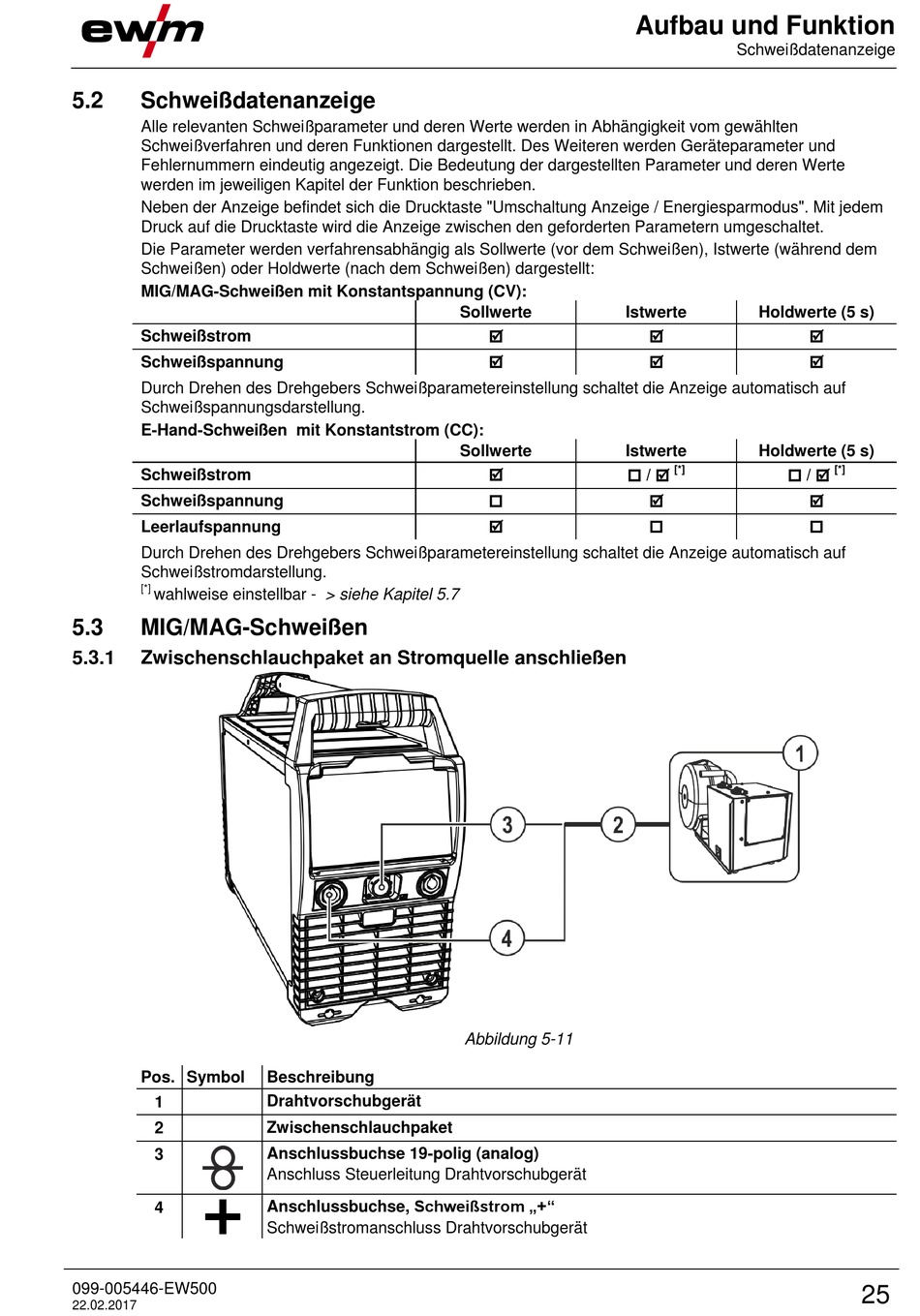

5.2
Schweißdatenanzeige
Alle relevanten Schweißparameter und deren Werte werden in Abhängigkeit vom gewählten
Schweißverfahren und deren Funktionen dargestellt. Des Weiteren werden Geräteparameter und
Fehlernummern eindeutig angezeigt. Die Bedeutung der dargestellten Parameter und deren Werte
werden im jeweiligen Kapitel der Funktion beschrieben.
Neben der Anzeige befindet sich die Drucktaste "Umschaltung Anzeige / Energiesparmodus". Mit jedem
Druck auf die Drucktaste wird die Anzeige zwischen den geforderten Parametern umgeschaltet.
Die Parameter werden verfahrensabhängig als Sollwerte (vor dem Schweißen), Istwerte (während dem
Schweißen) oder Holdwerte (nach dem Schweißen) dargestellt:
MIG/MAG-Schweißen mit Konstantspannung (CV):
Schweißstrom
Schweißspannung
Durch Drehen des Drehgebers Schweißparametereinstellung schaltet die Anzeige automatisch auf
Schweißspannungsdarstellung.
E-Hand-Schweißen mit Konstantstrom (CC):
Schweißstrom
Schweißspannung
Leerlaufspannung
Durch Drehen des Drehgebers Schweißparametereinstellung schaltet die Anzeige automatisch auf
Schweißstromdarstellung.
[*]
wahlweise einstellbar - > siehe Kapitel 5.7
5.3
MIG/MAG-Schweißen
5.3.1
Zwischenschlauchpaket an Stromquelle anschließen
Pos. Symbol
1
2
3
4
099-005446-EW500
22.02.2017
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Sollwerte
Istwerte
Sollwerte
Istwerte
/
Abbildung 5-11
Aufbau und Funktion
Schweißdatenanzeige
Holdwerte (5 s)
Holdwerte (5 s)
[*]
/
[*]
