Inbetriebnahme
Gerätekühlung
6.5 Gerätekühlung
Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen:
• Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen.
• Luftein- bzw. Austrittsöffnungen des Gerätes freilassen.
• Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen.
6.6 Werkstückleitung, Allgemein
Verbrennungsgefahr durch unsachgemäßen Anschluss der Werkstückleitung!
Farbe, Rost und Verschmutzungen an Anschlussstellen behindern den Stromfluss und
können zur Erwärmung von Bauteilen und Geräten führen!
• Anschlussstellen reinigen!
• Werkstückleitung sicher befestigen!
• Konstruktionsteile des Werkstücks nicht als Schweißstromrückleitung benutzen!
• Auf einwandfreie Stromführung achten!

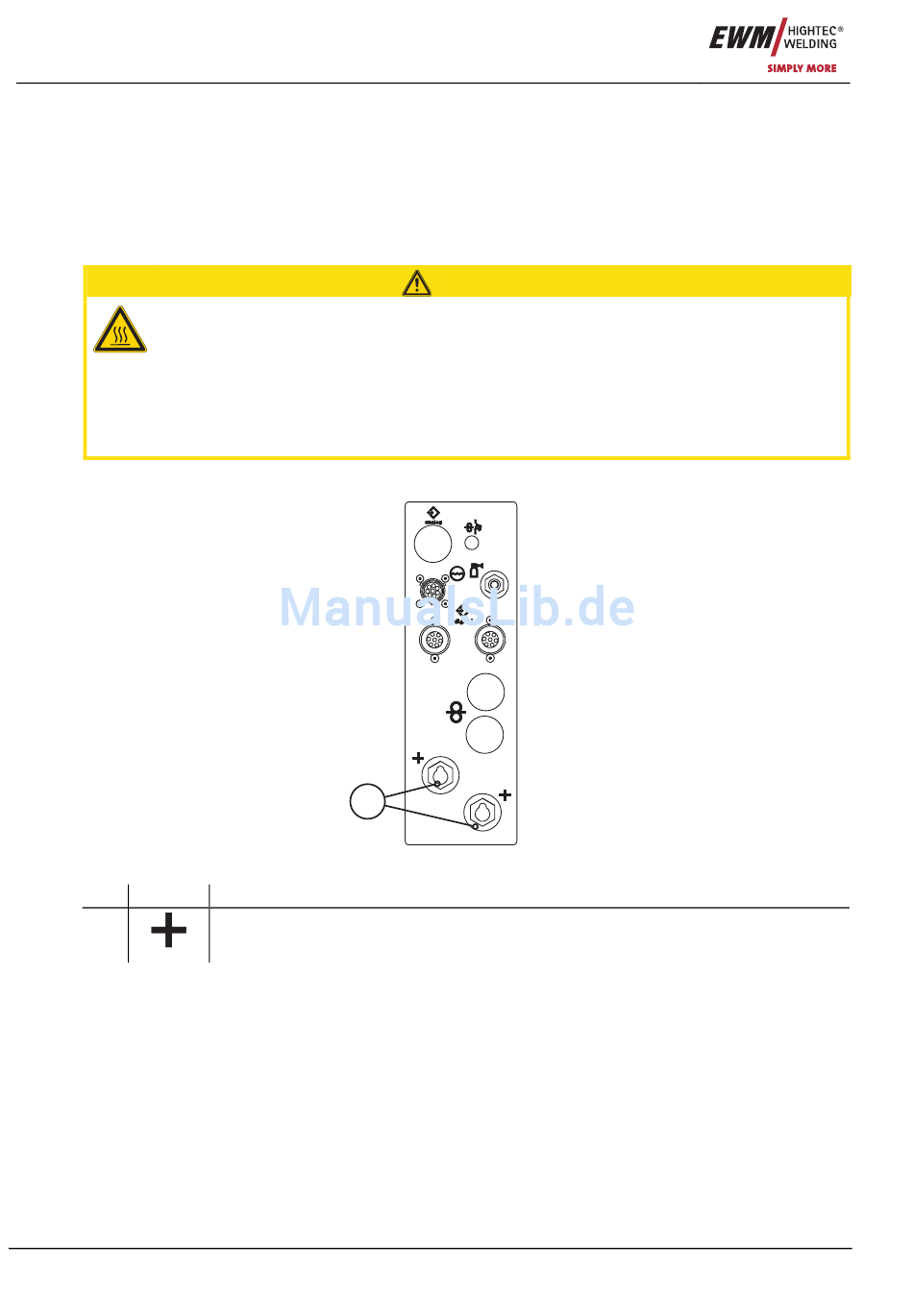

6.6.1 Anschluss Werkstückleitung
Pos. Symbol
1
• Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung einstecken und durch
Rechtsdrehung verriegeln.
52
1
Abbildung 6-1
Beschreibung 0
Schweißstromanschluss, Potential Plus
Leitung zum Werkstück
VORSICHT
