EWM TETRIX 1002 DC SYNERGIC Betriebsanleitung Seite 19

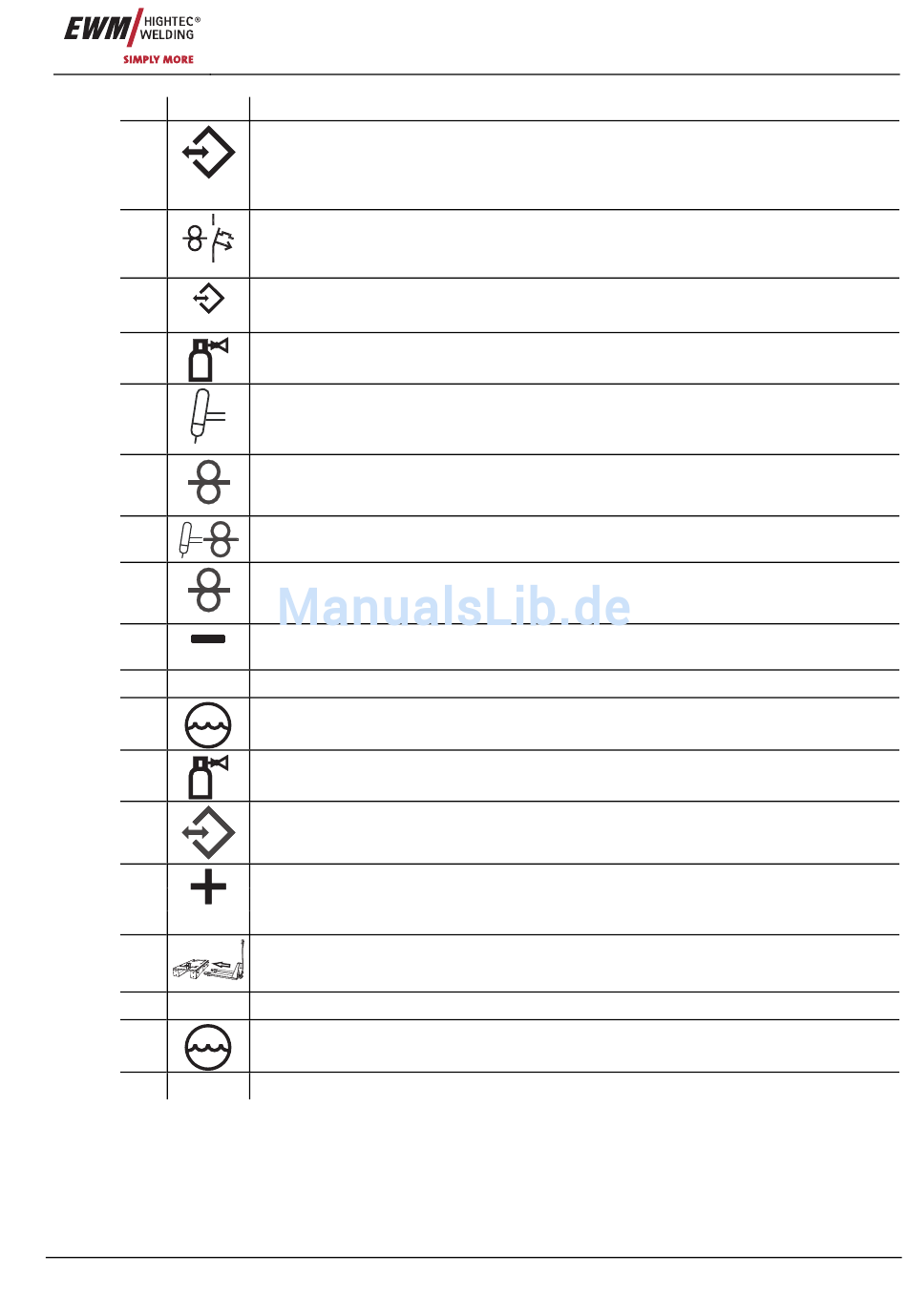

Pos. Symbol
1
digital
2
42V/4A
3
analog
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Art. Nr.: 099-000155-EWM00
Beschreibung 0
Schnittstellen (kundenspezifisch)
Optionale Schnittstelle im Anbaugehäuse zur Montage an der Stromquelle
• Roboterschnittstelle RINTX11
• Industriebusschnittstelle BUSINTX11
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel Funktionsbeschreibung)
Anschlussnippel G¼", Schutzgasanschluss, Eingang
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät
Anschlussbuchse 7-polig
Anschluss, Steuerleitung, Schweißbrenner
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät
Schweißstromanschluss, Potential minus
Leitungen zum Schweißbrenner
Austrittsöffnung Kühlluft
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussnippel G¼", Schutzgasanschluss, Ausgang
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussbuchse, Schweißstrom „+"
• E-Hand-Schweißen:
• WIG-Schweißen:
Palette ROB XX2
Transportpalette (Option)
Netzanschlusskabel
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Austrittsöffnung Kühlluft
Werkstück- bzw. Elektrodenhalteranschluss
Werkstückanschluss
Gerätebeschreibung
TETRIX 1002 DC SYNERGIC
19
