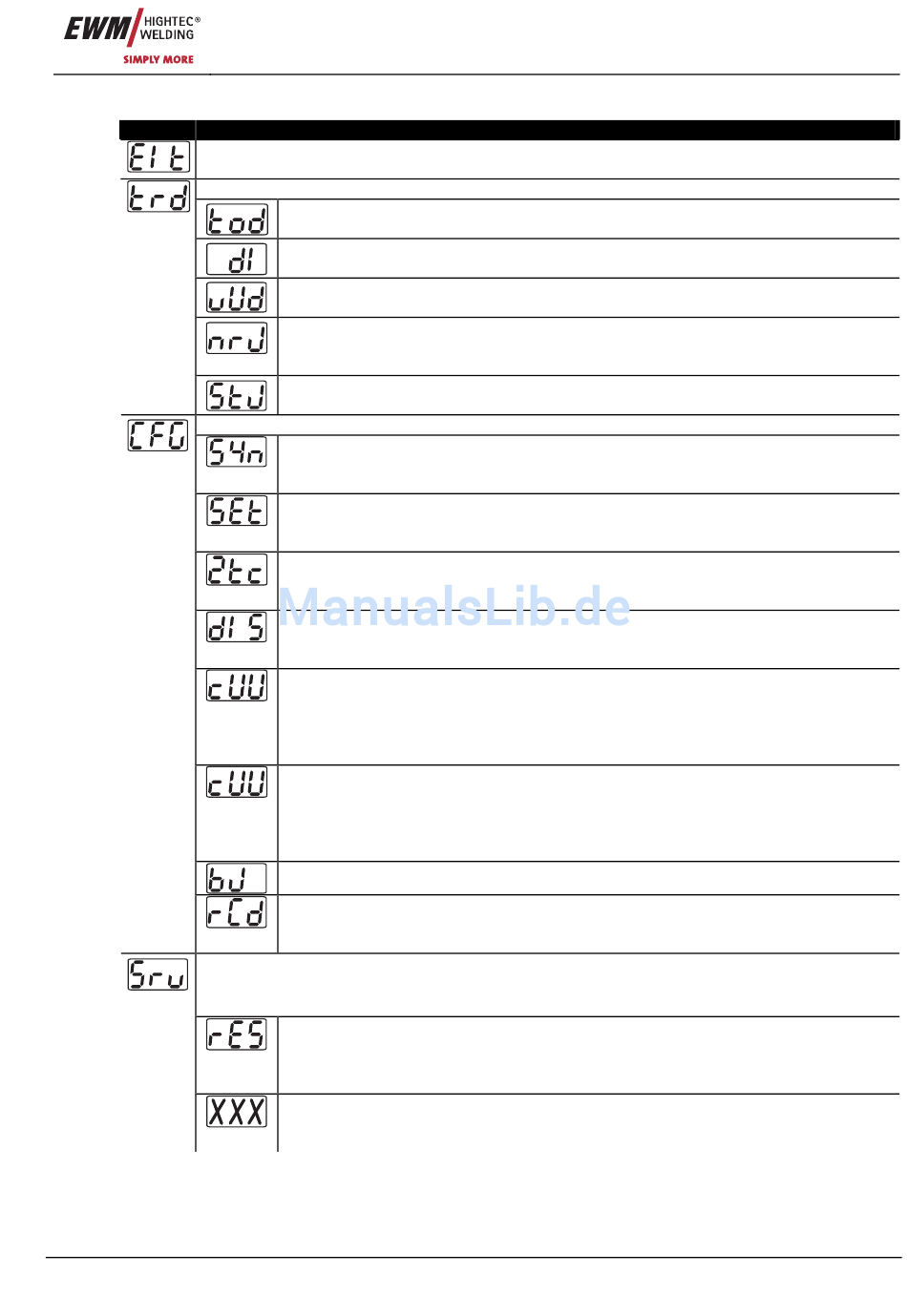

5.8.3.1 Display, Zeichenerklärung
Display Menü / Einstellung / Anwahl
Ausgang (Exit)
Menü Gerätekonfiguration verlassen
Brennerkonfiguration
Gerätekonfiguration
Service
Änderungen im Servicemenü dürfen ausschliesslich durch autorisiertes Servicepersonal
erfolgen!
Art. Nr.: 099-000155-EWM00
Brennermodus
Einstellung: 1 bis 16 (ab Werk 1)
1. Sprung (Delta I)
Einstellung: 1 bis 20 (ab Werk 1)
Up-/Downgeschwindigkeit
Einstellung: 1 bis 100 (ab Werk 10)
Number of Jobs
Maximal anwählbare Jobs einstellen (Einstellung: 1 bis 128, ab Werk 10).
Zusätzlicher Parameter nach Aktivierung Funktion BLOCK-JOB.
Start-Job
Ersten abrufbaren Job einstellen (Einstellung: 129 bis 256, ab Werk 129).
Bedienungsmethode
• on = Synergische Methode (ab Werk)
• off = Konventionelle Methode
Schweißstromdarstellung (Start-, Absenk-, End- und Hotstart-Strom)
• Pro = Anzeige Prozentual
• Abs = Anzeige Absolut
Sonderbetriebsart (2-Takt C-Version)
• on = ein
• off = aus (ab Werk)
Primäre Displaydarstellung für Sollwerte (rechtes Display)
• vol = vorrangige Darstellung der Schweißsapnnung
• bld = vorrangige Darstellung der Blechdicke
Kaltdrahtbetrieb
• I>0 = Kaltdrahtbetrieb für automatisierte Anwendungen
(Draht wird gefördert wenn Strom fließt)
• 2t bis 4t = Betriebsart 2-Takt bis 4-Takt (WIG-Kaltdraht)
• off = Kaltdrahtbetrieb ausgeschaltet
Drahtelektrodendurchmesser für Kaltdrahtbetrieb auswählen (nicht
erforderlich bei Bedienart „MANUELL"
• JOB = Drahtelektrodendurchmesser wird aus dem vorgewählten Job
entnommen
• dxx = Drahtdicke 0,6 bis 1,6 mm
RINT X11, Jobsteuerung für Automatisierungslösungen
Display Stromdarstellung (E-Hand)
• on = Istwertanzeige
• off = Sollwertanzeige (ab Werk)
Reset (Zurücksetzen auf Werkseinstellungen)
• off = aus (ab Werk)
• CFG = Zurücksetzen der Werte im Menü Gerätekonfiguration
• CPL = Komplettes Zurücksetzen aller Werte und Einstellungen
Servicemenü
Änderungen im Servicemenü dürfen ausschliesslich durch autorisiertes
Servicepersonal erfolgen!
Funktionsbeschreibung
Menüs und Untermenüs der Gerätesteuerung
