Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
5.1.1.1

Funktionsablauf

Pos. Symbol
1
2
sec sec
3
AMP%
4
sec
5
AMP
6
7
AMP%
8
9
sec sec
10
AMP%
11
sec sec
12
13
14
22

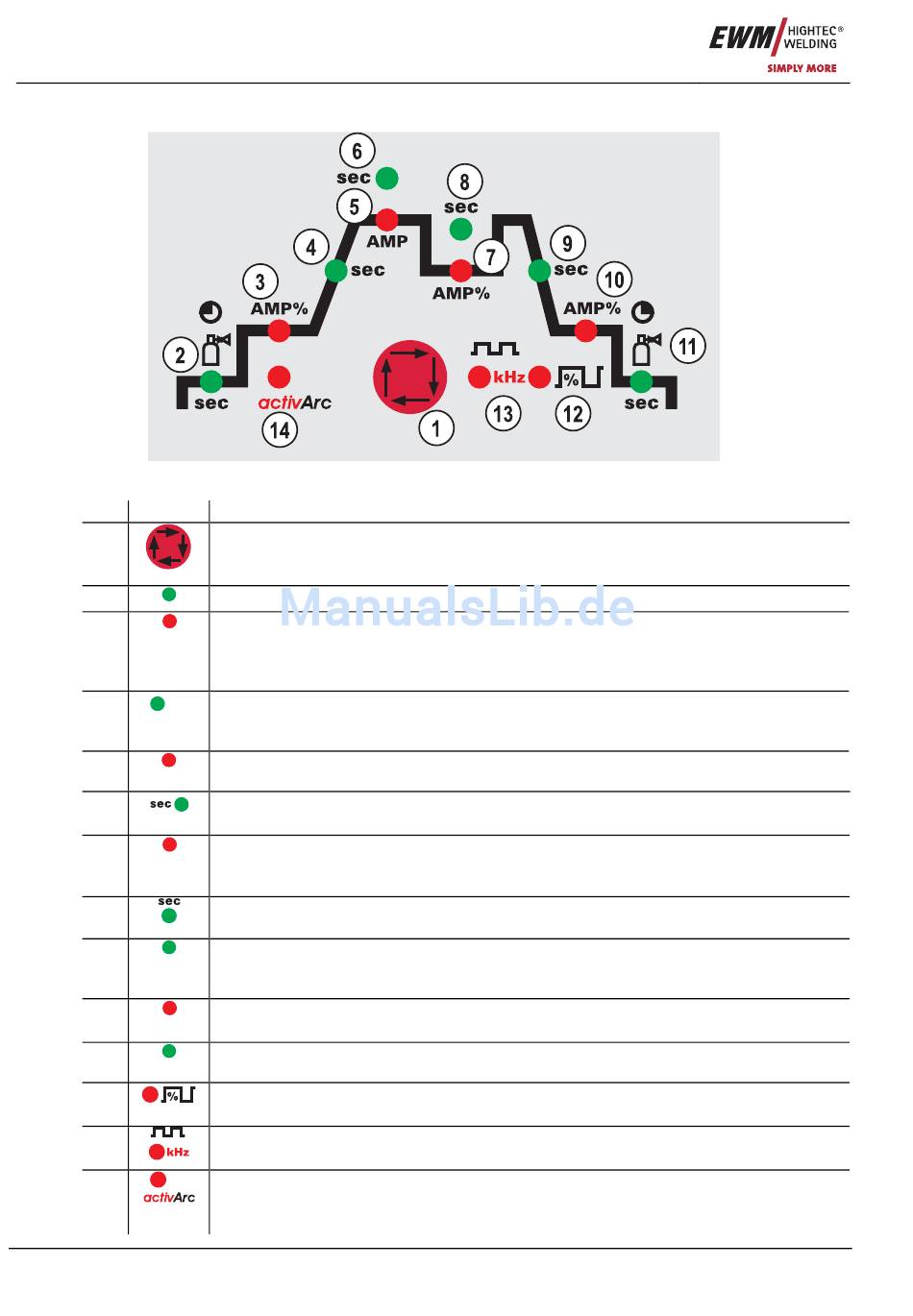

Abbildung 5-2
Beschreibung 0
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Gasvorströmzeit (WIG), Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte)
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der Startstromphase wird nicht gepulst.
Upslope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s (0,1 s-Schritte).
Die Upslope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar.
Hauptstrom (WIG) / Pulsstrom
Wert wird durch eine Leitspannung vorgegeben.
Pulszeit / Slopezeit von AMP% auf AMP
Wert wird durch eine Leitspannung vorgegeben und im Display angezeigt.
Absenkstrom (WIG)
Wert wird durch Leitspannung von der Analog- / Digitalsteuerung RINT X11vorgegeben
und im Display angezeigt.
Pulspausenzeit / Slopezeit von AMP auf AMP%
Wert wird durch eine Leitspannung vorgegeben und im Display angezeigt.
Downslope-Zeit (WIG)
0,00 s bis 20,0 s (0,1 s Schritte).
Die Downslope-Zeit ist für 2-Takt und 4-Takt getrennt einstellbar.
Endkraterstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Gasnachströmzeit (WIG)
Einstellbereiche: 0,00 s bis 40,0 s (0,1 s Schritte).
Balance WIG-DC-Pulsen (kHz)
In aktueller Konfiguration ohne Funktion
Frequenz WIG-DC-Pulsen (kHz)
In aktueller Konfiguration ohne Funktion.
WIG-Schweißverfahren activArc
• activArc Ein- oder Ausschalten (on / off)
• Korrektur der activArc-Kennline (Einstellbereich: 0 bis 100)
Art. Nr.: 099-000155-EWM00
