5.7.4 Anschluss Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Netzwerkfähiges Schweißdaten-Überwachungs- und Dokumentations-System für die digitalen PHOENIX-
und TETRIX-Geräte
Pos. Symbol
1
2
3
4
5
6
Art. Nr.: 099-000155-EWM00

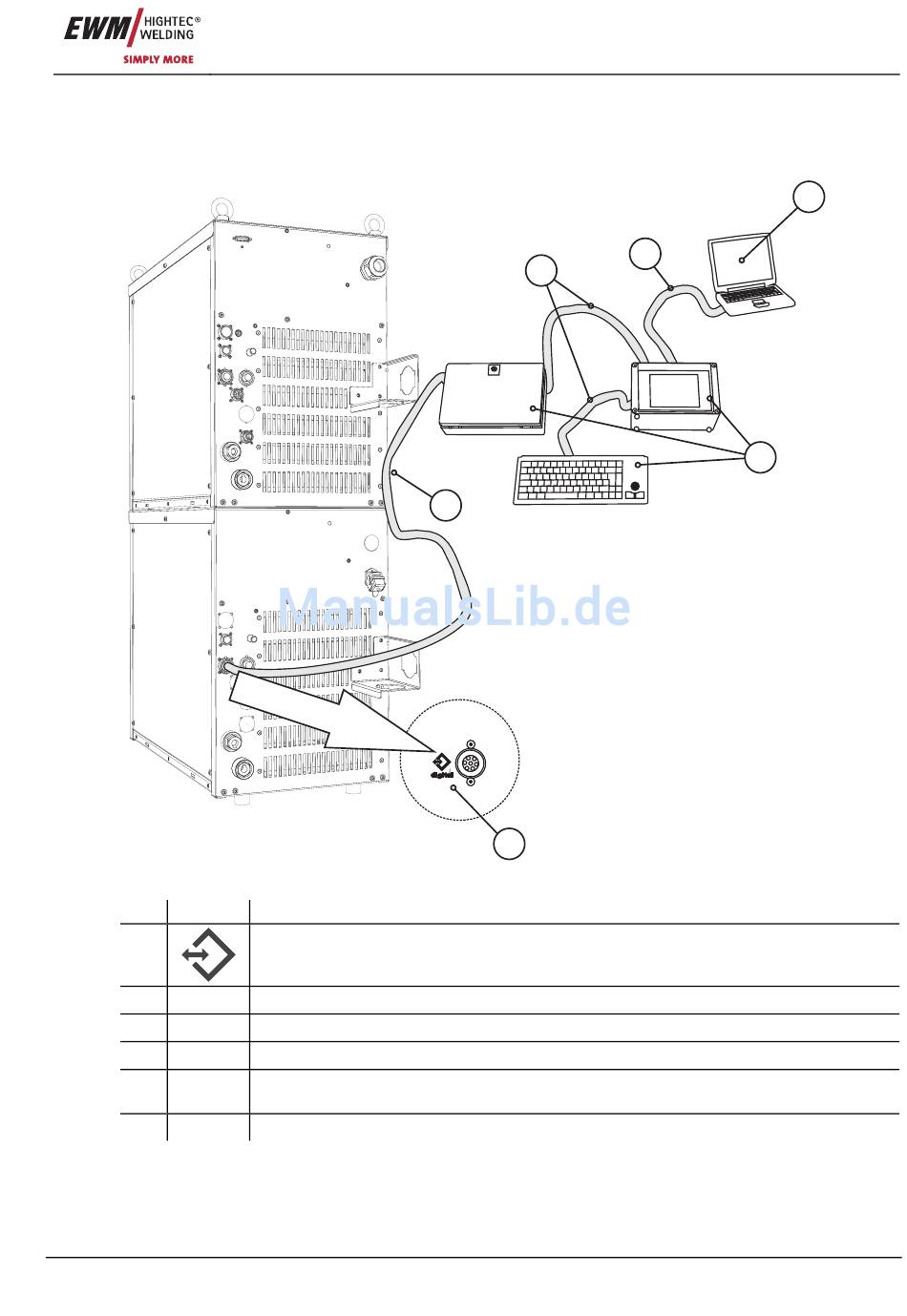

Abbildung 5-13
Beschreibung 0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Windows-PC
Schweißdatenüberwachungs- und Dokumentationssystem WELDQAS
Anschlusskabel, 7-polig
Einbindungsmöglichkeit von WELDQAS in vorhandene Netzwerksysteme über
Netzwerkkabel
Im Lieferumfang von WELDQAS enthaltene Verbindungskabel
