6.7

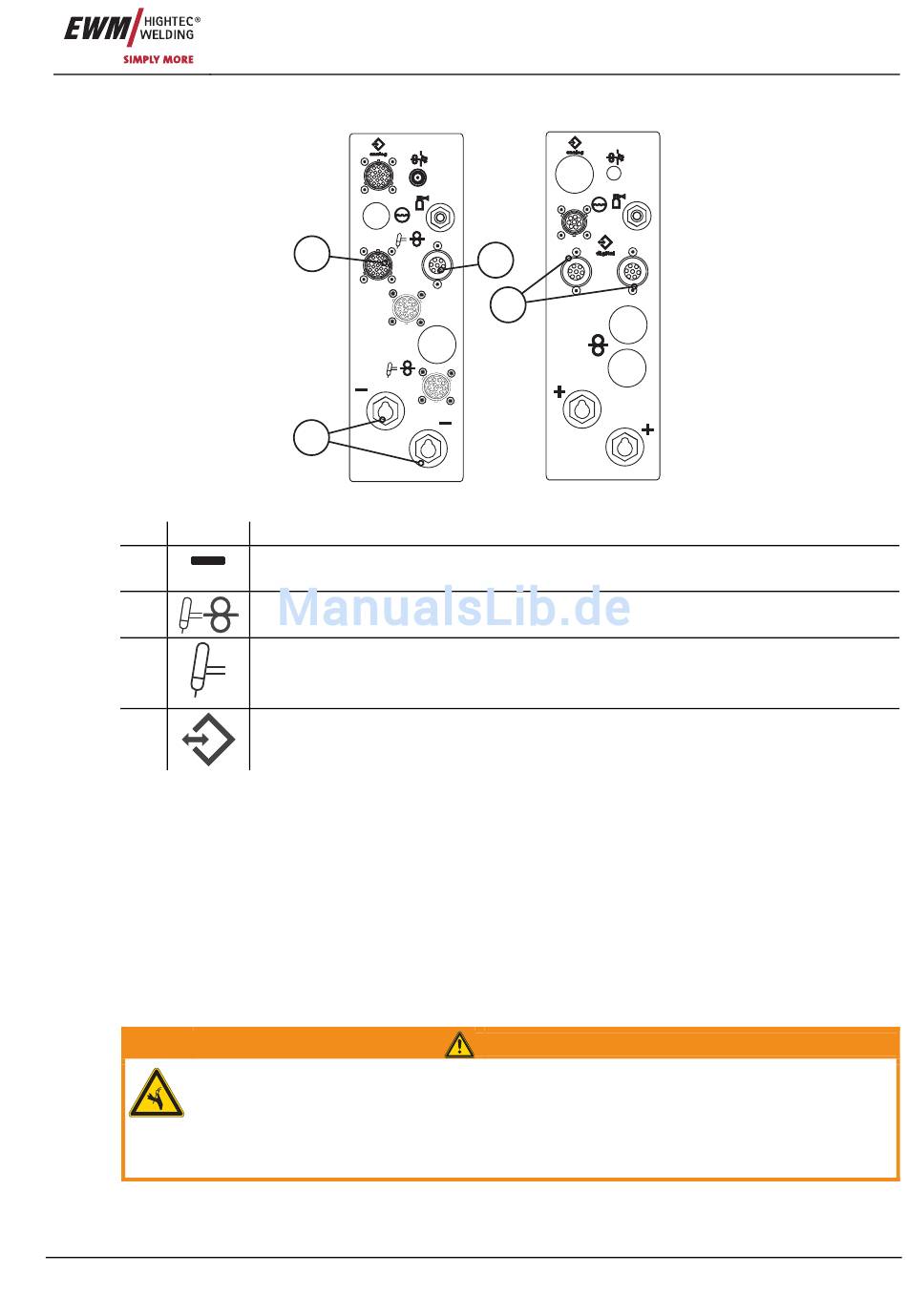

Schweißbrenner und Zubehörkomponenten anschließen
Pos. Symbol
1
2
3
4
•
Wird ein Schlauchpaket verwendet, Schlauchpaketende durch die Zugentlastung
Zwischenschlauchpaket stecken und durch Rechtsdrehen verriegeln. Ggf. Zugentlastung
Fremdhersteller nach deren Anleitung verwenden.
•
Schweißstromstecker in Anschlussbuchse, Schweißstrom „-" stecken und durch Rechtsdrehen
verriegeln.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse 7-polig (digital), Anschluss
Steuerleitung Schweißbrenner, stecken und verriegeln.
•
Kabelstecker analoge Steuersignale in die Anschlussbuchse 19-polig (analog) stecken und durch
Rechtsdrehen verriegeln.
•
Steuerleitungen digitaler Zubehörkomponenten in Anschlussbuchse 7-polig (digital) stecken und
verriegeln.
Verletzunggefahr durch unvollständige Drahtförderung!
Bei unvollständiger Drahtführung kann der Schweißdraht unkontrolliert austreten und
Personen schwer verletzen.
•
Kein Drahtvorschub bei unvollständiger Drahtführung!
•
Drahtführung in regelmäßigen Abständen kontrollieren!
Art. Nr.: 099-000155-EWM00
3
1
Beschreibung
0
Schweißstromanschluss, Potential minus
Leitungen zum Schweißbrenner
Anschlussbuchse 7-polig
Anschluss, Steuerleitung, Schweißbrenner
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Schweißbrenner und Zubehörkomponenten anschließen
2
4
Abbildung 6-2
WARNUNG
Inbetriebnahme
53
