Inbetriebnahme
MIG/MAG- oder WIG-Schweißbrenner und Werkstückleitung anschließen
6.7.4
Anschließen
Pos. Symbol
1
2
3
4
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
sichern.
Anschlussbuchse Schweißstrom laut Signalleuchte Polaritäsvorgabe wählen!
•
JOB anwählen
(siehe Kapitel „Funktionsbeschreibung, MIG/MAG- bzw. WIG-Schweißaufgabenanwahl")
•
Signalleuchte, Polaritätswahl „+", bzw. Signalleuchte, Polaritätswahl „-" geben die Polarität vor.
•
Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln.
•
Polaritätswahlstecker in entsprechende Anschlussbuchse Schweißstrom einstecken und durch
Rechtsdrehen verriegeln.
48

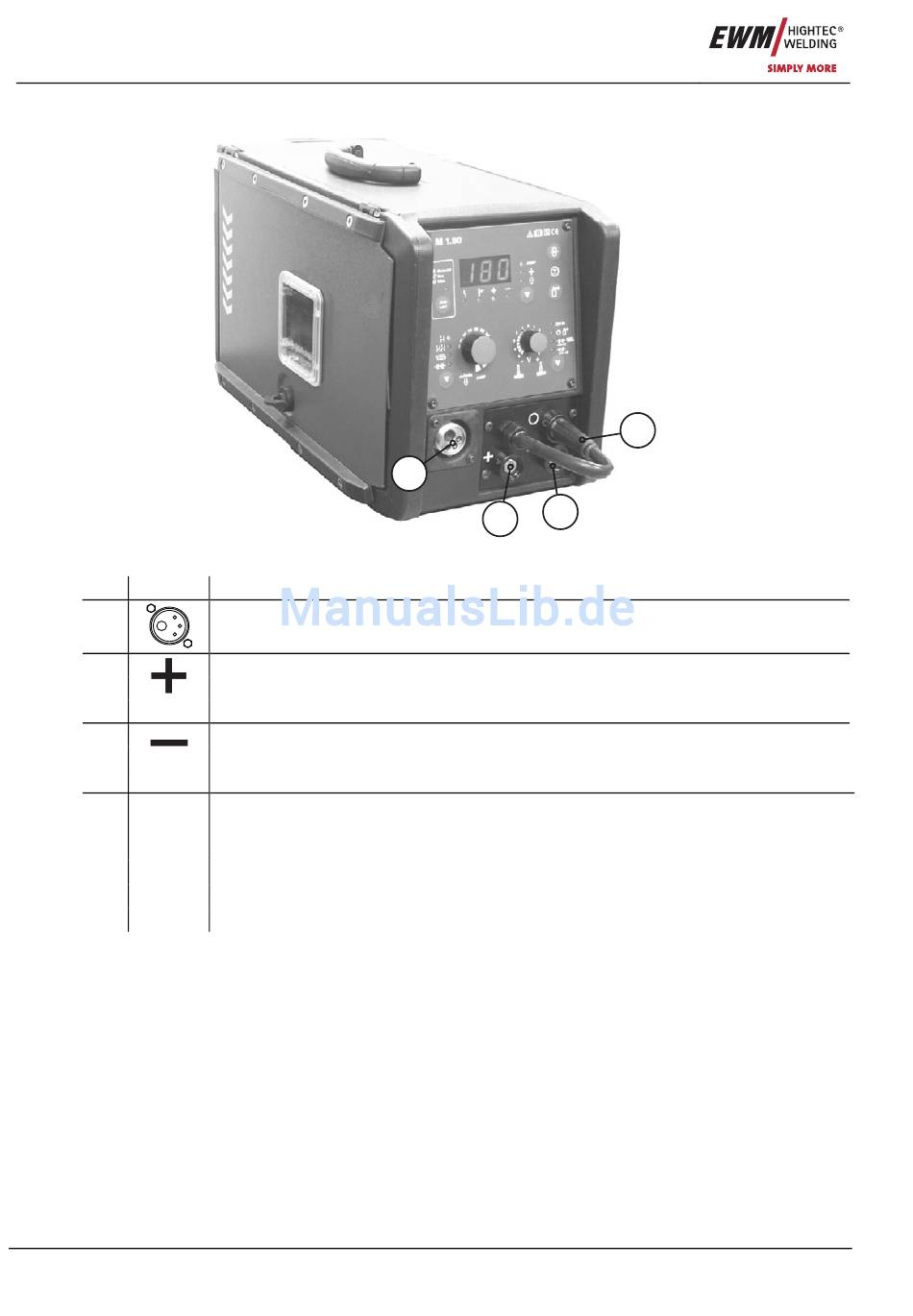

Abbildung 6-1
Beschreibung
0
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse, Schweißstrom „+"
•
Signalleuchte Polaritätsvorgabe „+": Anschluss Polaritätswahlstecker
•
Signalleuchte Polaritätsvorgabe „-":
Anschlussbuchse, Schweißstrom „-"
•
Signalleuchte Polaritätsvorgabe „+": Anschluss Werkstückleitung
•
Signalleuchte Polaritätsvorgabe „-":
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Zentralanschluss / Brenner.
Verbindungen mit:
•
Signalleuchte Polaritätsvorgabe „+": Anschlussbuchse Schweißstrom „+"
•
Signalleuchte Polaritätsvorgabe „-":
•
E-Hand-Schweißen:
1
3
2
Anschluss Werkstückleitung
Anschluss Polaritätswahlstecker
Anschlussbuchse Schweißstrom „-"
Parkbuchse
4
Art. Nr.: 099-005114-EWM00
