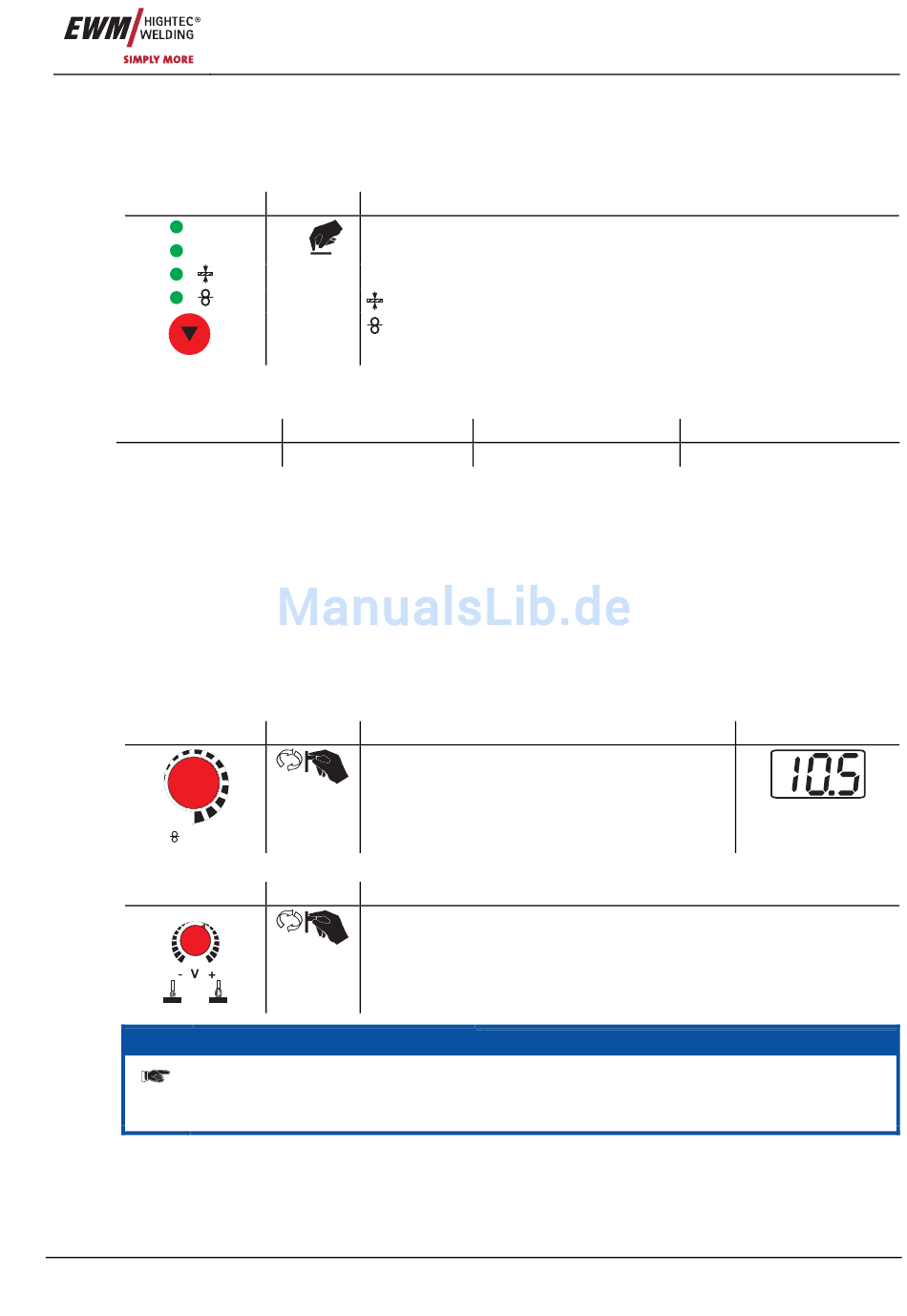

5.2.4
MIG/MAG-Arbeitspunkt
5.2.4.1
Anwahl der Schweißparameteranzeigeart
Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Blechdicke oder Drahtgeschwindigkeit
angezeigt, bzw. auch eingestellt werden.
Bedienelement
AMP
VOLT
Anwendungsbeispiel
Die benötigte Drahtgeschwindigkeit soll ermittelt werden. Folgende Parameter sind gegeben:
Zusatzmaterial
SG2 oder SG3
Aus den gegeben Parametern ergibt sich anhand der JOB-LIST die Schweißaufgabe JOB 3
(siehe Kapitel „JOB-Anwahl").
•
JOB 3 anwählen
•
Anzeige auf Blechdicke umschalten
•
Blechdicke 1,4 mm einstellen
•
Anzeige auf Drahtgeschwindigkeit umschalten
Es wird eine Drahtgeschwindigkeit von 2,2 m/min angezeigt.
5.2.4.2
Arbeitspunkteinstellung über Materialdicke, Schweißstrom, Drahtgeschwindigkeit
Im Folgenden wird beispielhaft zur Arbeitspunkteinstellung die Einstellung über den Parameter
Drahtgeschwindigkeit aufgeführt.
Bedienelement
m/min
AMP
5.2.4.3
Vorgabe Korrektur der Lichtbogenlänge
Bedienelement
0
1
1
2
2
3
3
4
4
5
5
Die Grundeinstellungen sind somit abgeschlossen.
Weitere Schweißparameter sind ab Werk bereits optimal vorgegeben, können aber an
individuelle Anforderungen angepasst werden.
Art. Nr.: 099-005114-EWM00
Aktion
Ergebnis
Umschalten der Anzeige zwischen:
n x
Schweißstrom
AMP
Schweißspannung (Korrektur)
VOLT
Blechdicke
Drahtgeschwindigkeit
Gas
CO
oder Ar80-90
2
Aktion
Ergebnis
Schweißleistung über den Parameter
Drahtgeschwindigkeit erhöhen, bzw. verringern.
Anzeigebeispiel: 10,5 m/min
Aktion
Ergebnis
Einstellung „Korrektur der Lichtbogenlänge"
Einstellbereich:
-5 V bis +5 V
Funktionsbeschreibung
Drahtdurchmesser
1,0 mm
HINWEIS
MIG/MAG-Schweißen
Blechdicke
1,4 mm
Anzeige
23
