Funktionsbeschreibung
WIG-Schweißen
5.3.5
WIG-Schweißdatenanzeige
Neben der Anzeige befindet sich die Taste Schweißparameteranzeigeart.
Mit jedem Druck der Taste wird zwischen Schweißstrom und Schweißspannung umgeschaltet.
Angezeigt werden:
•
Sollwerte (vor dem Schweißen)
•
Istwerte (während dem Schweißen)
•
Holdwerte (nach dem Schweißen)
Parameter
Schweißstrom
Schweißspannung
Etwa 5 s nach dem Schweißen wird von Holdwert- auf Istwertanzeige zurückgeschaltet.
5.3.6
WIG-Lichtbogenzündung
5.3.6.1
Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
38
180

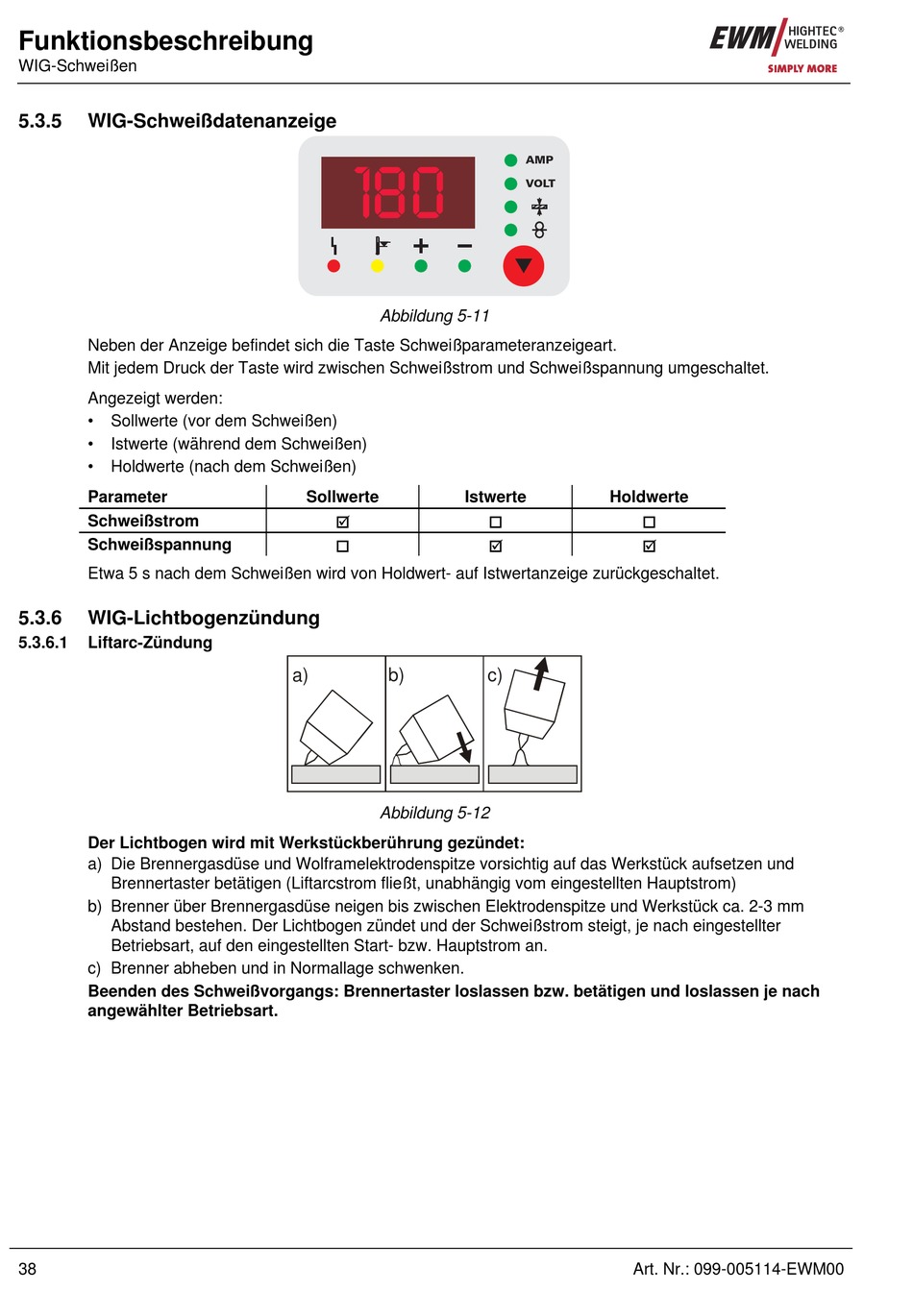

Abbildung 5-11
Sollwerte
Istwerte
a)
b)
Abbildung 5-12
AMP
VOLT
Holdwerte
c)
