Gerätebeschreibung
4.1
PICOMIG 180
4.1.1

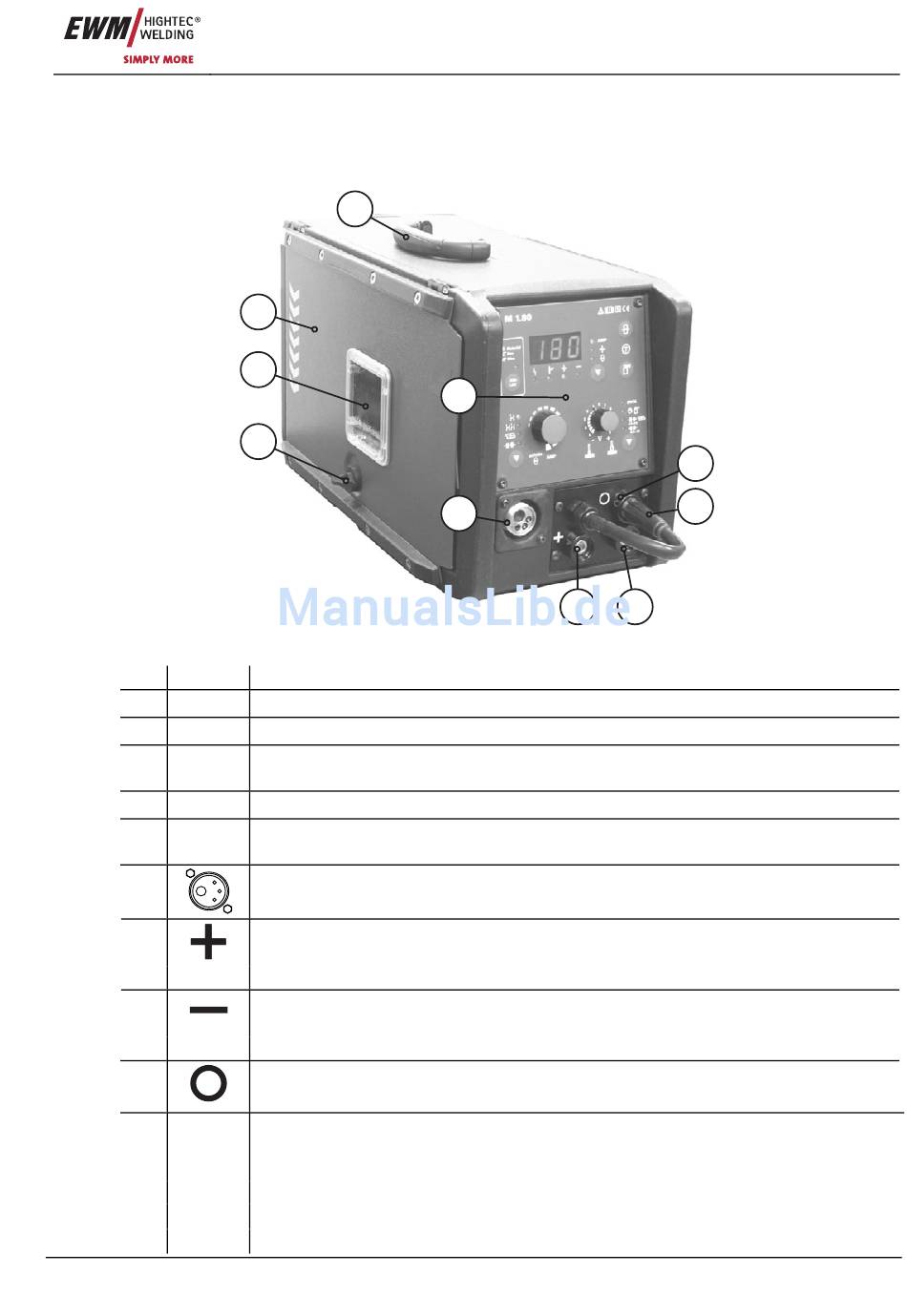

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
Art. Nr.: 099-005114-EWM00
1
2
3
4
Beschreibung
0
Transportgriff
Abdeckung der Drahtfördereinheit
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Verriegelung, Abdeckung der Drahtfördereinheit
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse, Schweißstrom „+"
•
Signalleuchte Polaritätsvorgabe „+": Anschluss Polaritätswahlstecker
•
Signalleuchte Polaritätsvorgabe „-":
Anschlussbuchse, Schweißstrom „-"
•
Signalleuchte Polaritätsvorgabe „+": Anschluss Werkstückleitung
•
Signalleuchte Polaritätsvorgabe „-":
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Zentralanschluss / Brenner.
Verbindungen mit:
•
Signalleuchte Polaritätsvorgabe „+": Anschlussbuchse Schweißstrom „+"
•
Signalleuchte Polaritätsvorgabe „-":
•
E-Hand-Schweißen:
5
6
7
Abbildung 4-1
Anschluss Werkstückleitung
Anschluss Polaritätswahlstecker
Anschlussbuchse Schweißstrom „-"
Parkbuchse
Gerätebeschreibung
PICOMIG 180
9
10
8
15
