Schweißdatenanzeige - EWM PICOMIG 180 Betriebsanleitung

Funktionsbeschreibung
MIG/MAG-Schweißen

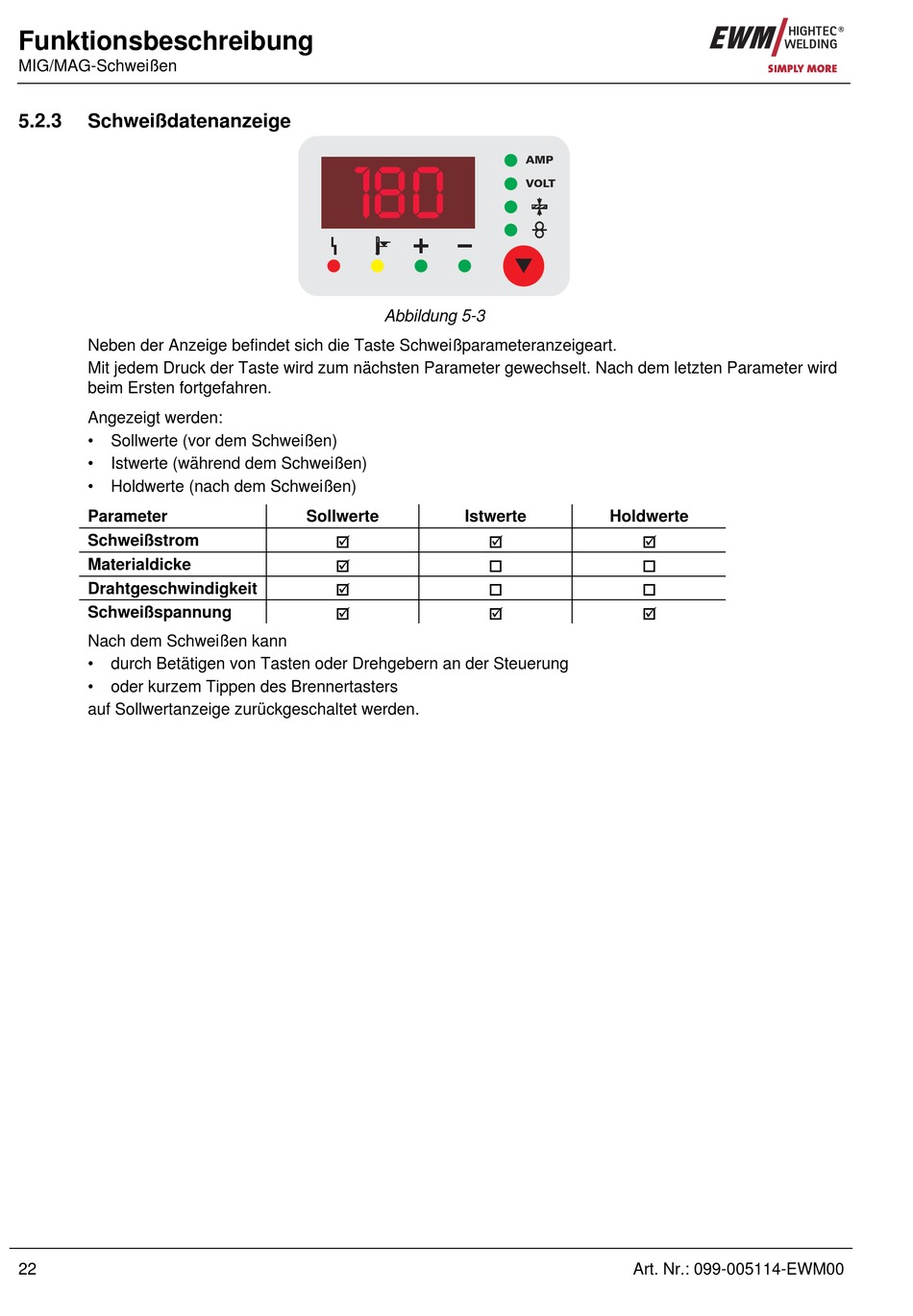

5.2.3 Schweißdatenanzeige
Neben der Anzeige befindet sich die Taste Schweißparameteranzeigeart.
Mit jedem Druck der Taste wird zum nächsten Parameter gewechselt. Nach dem letzten Parameter wird
beim Ersten fortgefahren.
Angezeigt werden:
• Sollwerte (vor dem Schweißen)
• Istwerte (während dem Schweißen)
• Holdwerte (nach dem Schweißen)
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
Nach dem Schweißen kann
• durch Betätigen von Tasten oder Drehgebern an der Steuerung
• oder kurzem Tippen des Brennertasters
auf Sollwertanzeige zurückgeschaltet werden.
22
180
Abbildung 5-3
Sollwerte Istwerte
AMP
VOLT
Holdwerte
Art. Nr.: 099-005114-EWM00
