INSTALLATION
10 in.
(254 mm)
22 in.
(559 mm)

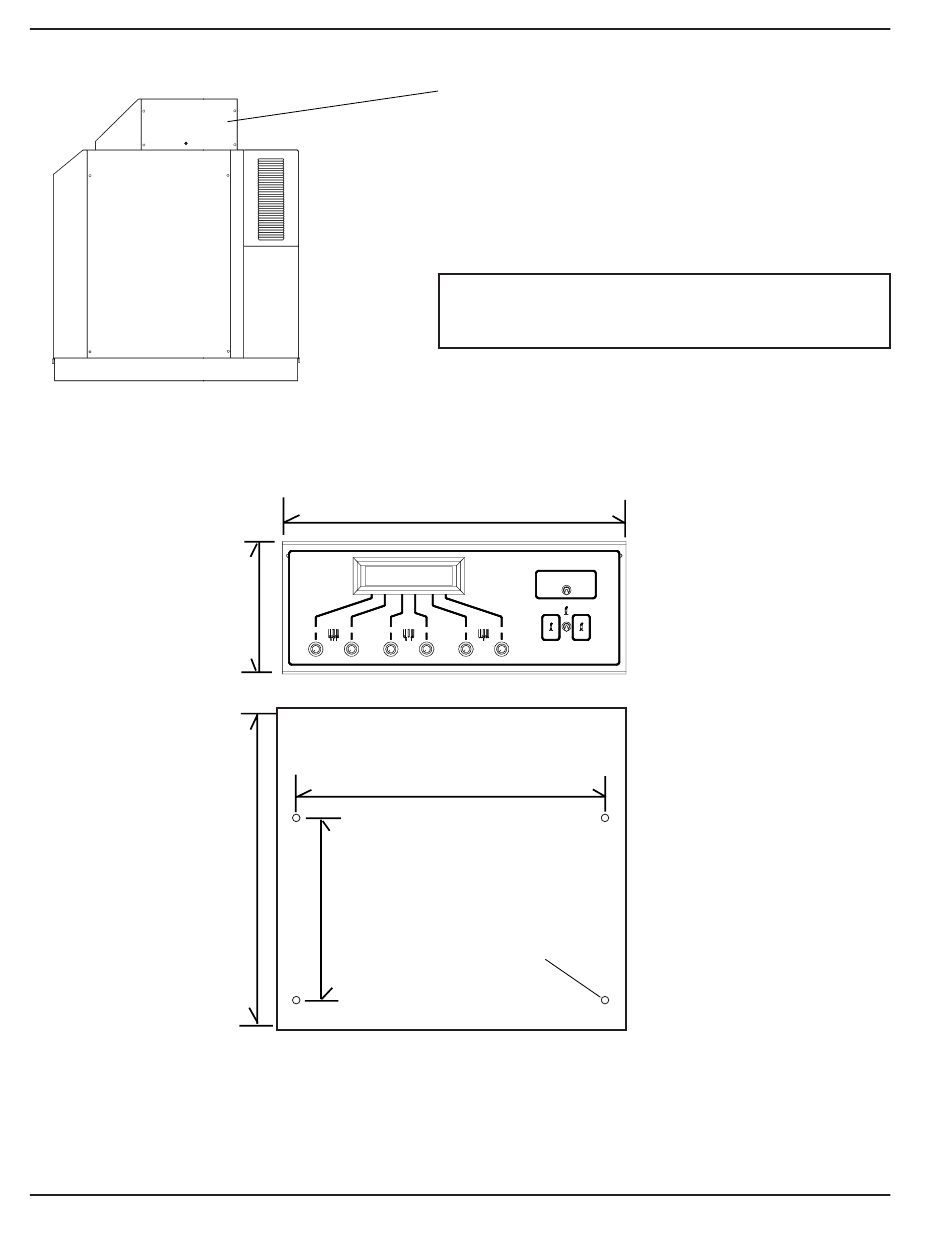

Abbildung 3-6
Demontage-Verfahren der automatischen Gaskonsole und Montageabmessungen
3-14
7/10/98
Zur Demontage der automatischen Gaskonsole von der
Stromquelle:
1. Die 14 Schrauben zum Lösen der Abdeckung auf der
Gaskonsole entfernen.
2. Abdeckung entfernen.
3. Die 4 Schrauben, die die Gaskonsole an der
Stromquelle sichern, lokalisieren und entfernen.
Vorsicht:
4. Beim Anheben der Gaskonsole ist auf die 4
Unterlegscheiben zwischen Stromquelle und
Gaskonsole zu beachten. Schrauben mit
Unterlegscheiben zur künftigen Verwendung wieder an
den Bohrungen auf der Stromquelle befestigen.
24 in. (610 mm)
21.75 in. (552 mm)
12.875 in.
(327 mm)
Lochgröße
0.250 in.
(6.350 mm)
Unterseite
HD3070 mit automatischer Gaskonsole Betriebsanleitung
Die automatische Gaskonsole hat ein
Gewicht von 37,7 kg. Konsole vorsichtig
anheben und transportieren.
