ANHANG E
Einführung
Dieser Anhang ermöglicht es dem Techniker, den optionalen Stromfernsteller an der HD3070-Plasmaschneidanlage
zu installieren. Der Stromfernsteller besteht aus zwei grundlegenden Komponenten: dem Stromfernsteller-
Steuerkasten (078050) und dem Strom-Sollwert-Kabel. Das Strom-Sollwert-Kabel ist zu verwenden, um den
Stromfernsteller mit der Stromquelle zu verbinden.
Der Anschluß der Stromquelle muß vor Installation unterbrochen werden.
Installation
1. Stromfernsteller leicht erreichbar montieren. Zur festen Stromfernsteller-Montage siehe Abbildung e-1.
2. Stromfernsteller mit dem Strom-Sollwert-Kabel unter Bezugnahme auf Abschnitt 3, Installation, Seite 3-23 und
Abbildung 3-19 sowie den Strom-Sollwert-Kabellängen und der Verdrahtungsliste in Abbildung 3-22 an der
Stromquelle anschließen.
6-1/2 in.
(16.5 mm)
e-2
7/10/98
Hochspannung!
4 mm Durchmesser (4 Bohrungen)
3.38 in.
(8.6 mm)
1/2 in.
(1.27 mm)
1-11/64 in.
(2.98 MM)

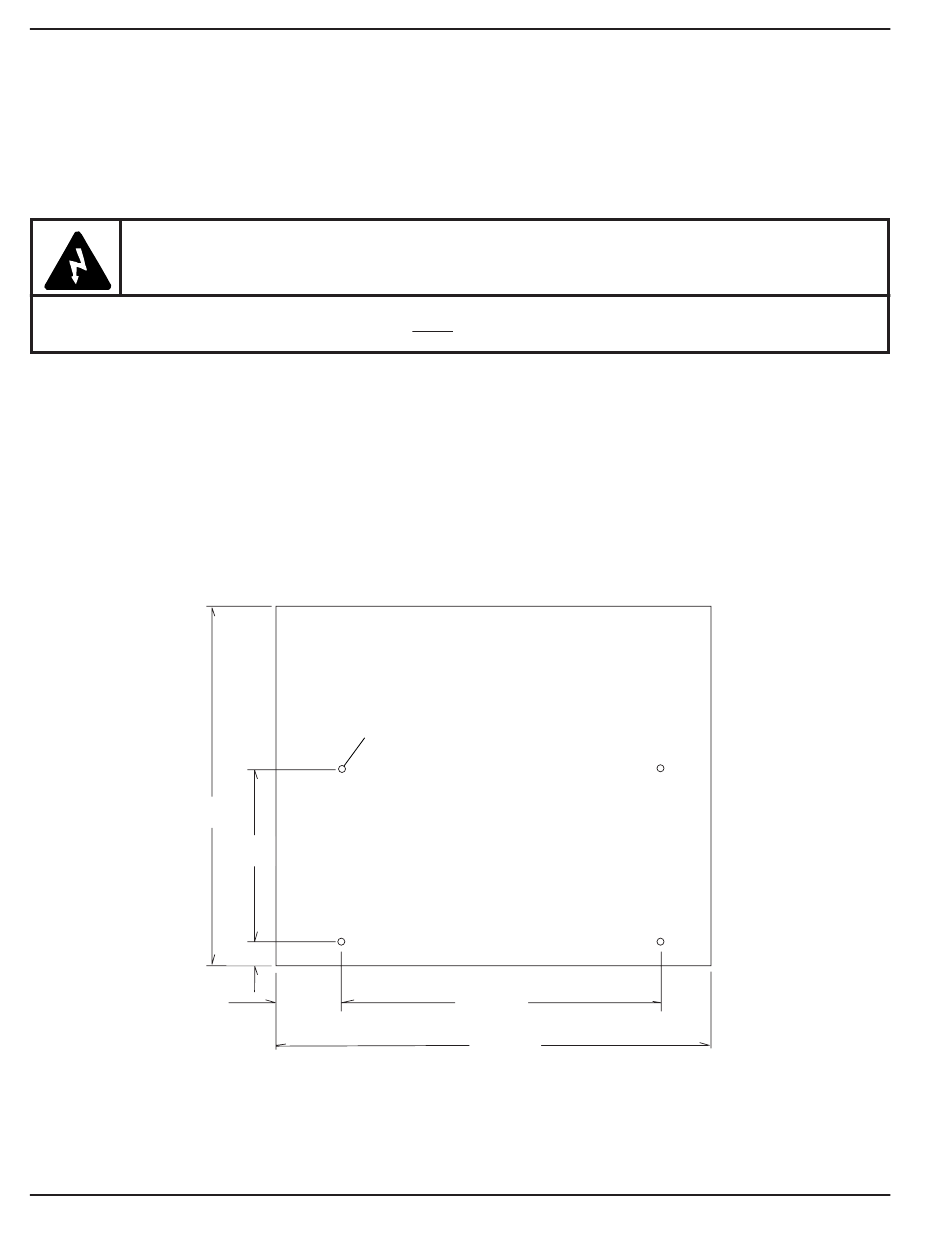

Abbildung e-1
Strom-Fernsteuerung Montageabmessungen
HD3070 mit automatischer Gaskonsole Betriebsanleitung
WARNUNG
6-1/4 in.
(15.88 MM)
8-1/2 in.
(21.59 MM)
