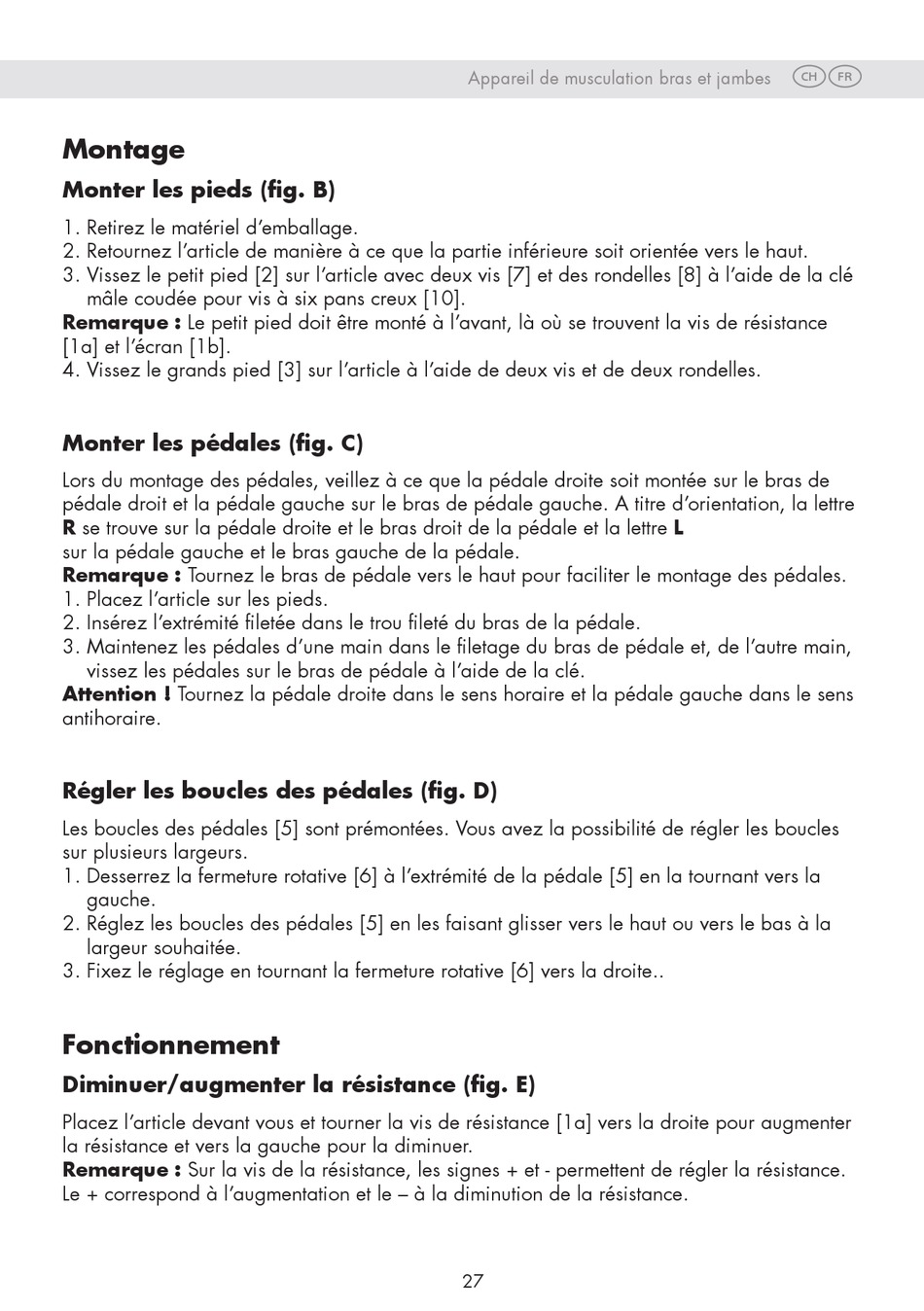

Crivit SP-MB-020 Gebrauchsanleitung Seite 25

Montage
Monter les pieds (fig. B)
1. Retirez le matériel d'emballage.
2. Retournez l'article de manière à ce que la partie inférieure soit orientée vers le haut.
3. Vissez le petit pied [2] sur l'article avec deux vis [7] et des rondelles [8] à l'aide de la clé
mâle coudée pour vis à six pans creux [10].
Remarque : Le petit pied doit être monté à l'avant, là où se trouvent la vis de résistance
[1a] et l'écran [1b].
4. Vissez le grands pied [3] sur l'article à l'aide de deux vis et de deux rondelles.
Monter les pédales (fig. C)
Lors du montage des pédales, veillez à ce que la pédale droite soit montée sur le bras de
pédale droit et la pédale gauche sur le bras de pédale gauche. A titre d'orientation, la lettre
R se trouve sur la pédale droite et le bras droit de la pédale et la lettre L
sur la pédale gauche et le bras gauche de la pédale.
Remarque : Tournez le bras de pédale vers le haut pour faciliter le montage des pédales.
1. Placez l'article sur les pieds.
2. Insérez l'extrémité filetée dans le trou fileté du bras de la pédale.
3. Maintenez les pédales d'une main dans le filetage du bras de pédale et, de l'autre main,
vissez les pédales sur le bras de pédale à l'aide de la clé.
Attention ! Tournez la pédale droite dans le sens horaire et la pédale gauche dans le sens
antihoraire.
Régler les boucles des pédales (fig. D)
Les boucles des pédales [5] sont prémontées. Vous avez la possibilité de régler les boucles
sur plusieurs largeurs.
1. Desserrez la fermeture rotative [6] à l'extrémité de la pédale [5] en la tournant vers la
gauche.
2. Réglez les boucles des pédales [5] en les faisant glisser vers le haut ou vers le bas à la
largeur souhaitée.
3. Fixez le réglage en tournant la fermeture rotative [6] vers la droite..
Fonctionnement
Diminuer/augmenter la résistance (fig. E)
Placez l'article devant vous et tourner la vis de résistance [1a] vers la droite pour augmenter
la résistance et vers la gauche pour la diminuer.
Remarque : Sur la vis de la résistance, les signes + et - permettent de régler la résistance.
Le + correspond à l'augmentation et le – à la diminution de la résistance.
