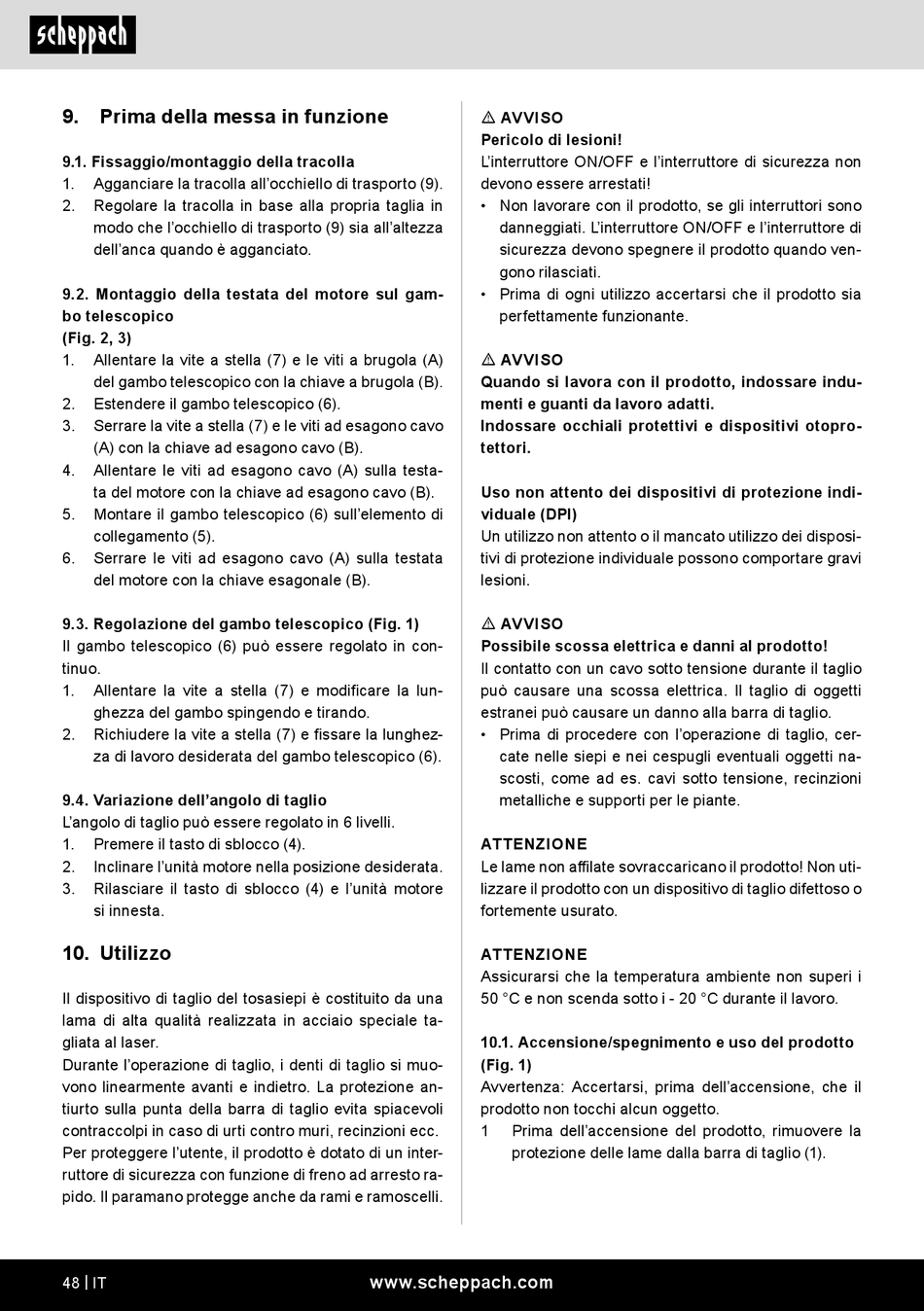

Scheppach ETHT500 Originalbetriebsanleitung Seite 48

9. Prima della messa in funzione
9.1. Fissaggio/montaggio della tracolla
1. Agganciare la tracolla all'occhiello di trasporto (9).
2. Regolare la tracolla in base alla propria taglia in
modo che l'occhiello di trasporto (9) sia all'altezza
dell'anca quando è agganciato.
9.2. Montaggio della testata del motore sul gam-
bo telescopico
(Fig. 2, 3)
1. Allentare la vite a stella (7) e le viti a brugola (A)
del gambo telescopico con la chiave a brugola (B).
2. Estendere il gambo telescopico (6).
3. Serrare la vite a stella (7) e le viti ad esagono cavo
(A) con la chiave ad esagono cavo (B).
4. Allentare le viti ad esagono cavo (A) sulla testa-
ta del motore con la chiave ad esagono cavo (B).
5. Montare il gambo telescopico (6) sull'elemento di
collegamento (5).
6. Serrare le viti ad esagono cavo (A) sulla testata
del motore con la chiave esagonale (B).
9.3. Regolazione del gambo telescopico (Fig. 1)
Il gambo telescopico (6) può essere regolato in con-
tinuo.
1. Allentare la vite a stella (7) e modificare la lun-
ghezza del gambo spingendo e tirando.
2. Richiudere la vite a stella (7) e fissare la lunghez-
za di lavoro desiderata del gambo telescopico (6).
9.4. Variazione dell'angolo di taglio
L'angolo di taglio può essere regolato in 6 livelli.
1. Premere il tasto di sblocco (4).
2. Inclinare l'unità motore nella posizione desiderata.
3. Rilasciare il tasto di sblocco (4) e l'unità motore
si innesta.
10. Utilizzo
Il dispositivo di taglio del tosasiepi è costituito da una
lama di alta qualità realizzata in acciaio speciale ta-
gliata al laser.
Durante l'operazione di taglio, i denti di taglio si muo-
vono linearmente avanti e indietro. La protezione an-
tiurto sulla punta della barra di taglio evita spiacevoli
contraccolpi in caso di urti contro muri, recinzioni ecc.
Per proteggere l'utente, il prodotto è dotato di un inter-
ruttore di sicurezza con funzione di freno ad arresto ra-
pido. Il paramano protegge anche da rami e ramoscelli.
48 | IT
m AVVISO
Pericolo di lesioni!
L'interruttore ON/OFF e l'interruttore di sicurezza non
devono essere arrestati!
• Non lavorare con il prodotto, se gli interruttori sono
danneggiati. L'interruttore ON/OFF e l'interruttore di
sicurezza devono spegnere il prodotto quando ven-
gono rilasciati.
• Prima di ogni utilizzo accertarsi che il prodotto sia
perfettamente funzionante.
m AVVISO
Quando si lavora con il prodotto, indossare indu-
menti e guanti da lavoro adatti.
Indossare occhiali protettivi e dispositivi otopro-
tettori.
Uso non attento dei dispositivi di protezione indi-
viduale (DPI)
Un utilizzo non attento o il mancato utilizzo dei disposi-
tivi di protezione individuale possono comportare gravi
lesioni.
m AVVISO
Possibile scossa elettrica e danni al prodotto!
Il contatto con un cavo sotto tensione durante il taglio
può causare una scossa elettrica. Il taglio di oggetti
estranei può causare un danno alla barra di taglio.
• Prima di procedere con l'operazione di taglio, cer-
cate nelle siepi e nei cespugli eventuali oggetti na-
scosti, come ad es. cavi sotto tensione, recinzioni
metalliche e supporti per le piante.
ATTENZIONE
Le lame non affilate sovraccaricano il prodotto! Non uti-
lizzare il prodotto con un dispositivo di taglio difettoso o
fortemente usurato.
ATTENZIONE
Assicurarsi che la temperatura ambiente non superi i
50 °C e non scenda sotto i - 20 °C durante il lavoro.
10.1. Accensione/spegnimento e uso del prodotto
(Fig. 1)
Avvertenza: Accertarsi, prima dell'accensione, che il
prodotto non tocchi alcun oggetto.
1 Prima dell'accensione del prodotto, rimuovere la
protezione delle lame dalla barra di taglio (1).
