7.5 Einstellung des Druckminderers
Der Betriebsdruck einer Kompressoranlage schwankt entsprechend den am Druckschalter
eingestellten Druckgrenzen (siehe Kapitel 1.6).
Der Druckminderer reduziert diesen schwankenden Betriebsdruck auf den gewünschten
Arbeitsdruck und hält diesen konstant.

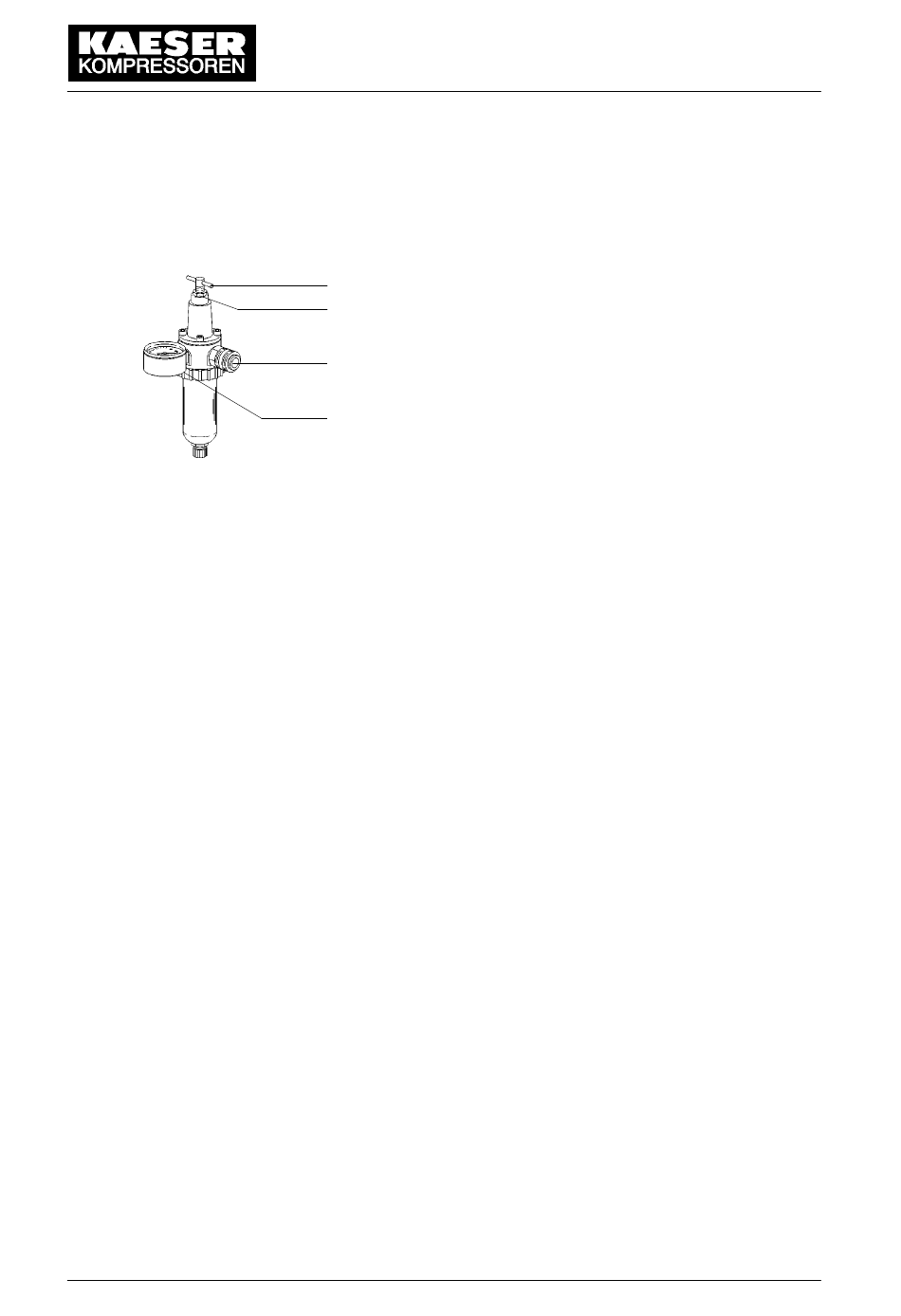

1 Regulierschraube
2 Kontermutter
3 Manometer (Arbeitssdruck)
4 Druckluftaustritt
Kompressor einschalten und ohne Druckluftverbraucher bis zum Ausschaltdruck be-
treiben.
Regulierschraube (1) entgegen dem Uhrzeigersinn drehen bis kein Wiederstand mehr
spürbar ist. Durch diese Maßnahme wird der Druckminderer entlastet.
Regulierschraube (1) soweit im Uhrzeigersinn drehen bis das Manometer (3) den ge-
wünschten Arbeitsdruck anzeigt.
Die Regulierschraube (1) in dieser Stellung durch die Kontermutter (2) arretieren.
1
2
4
3
