6.3

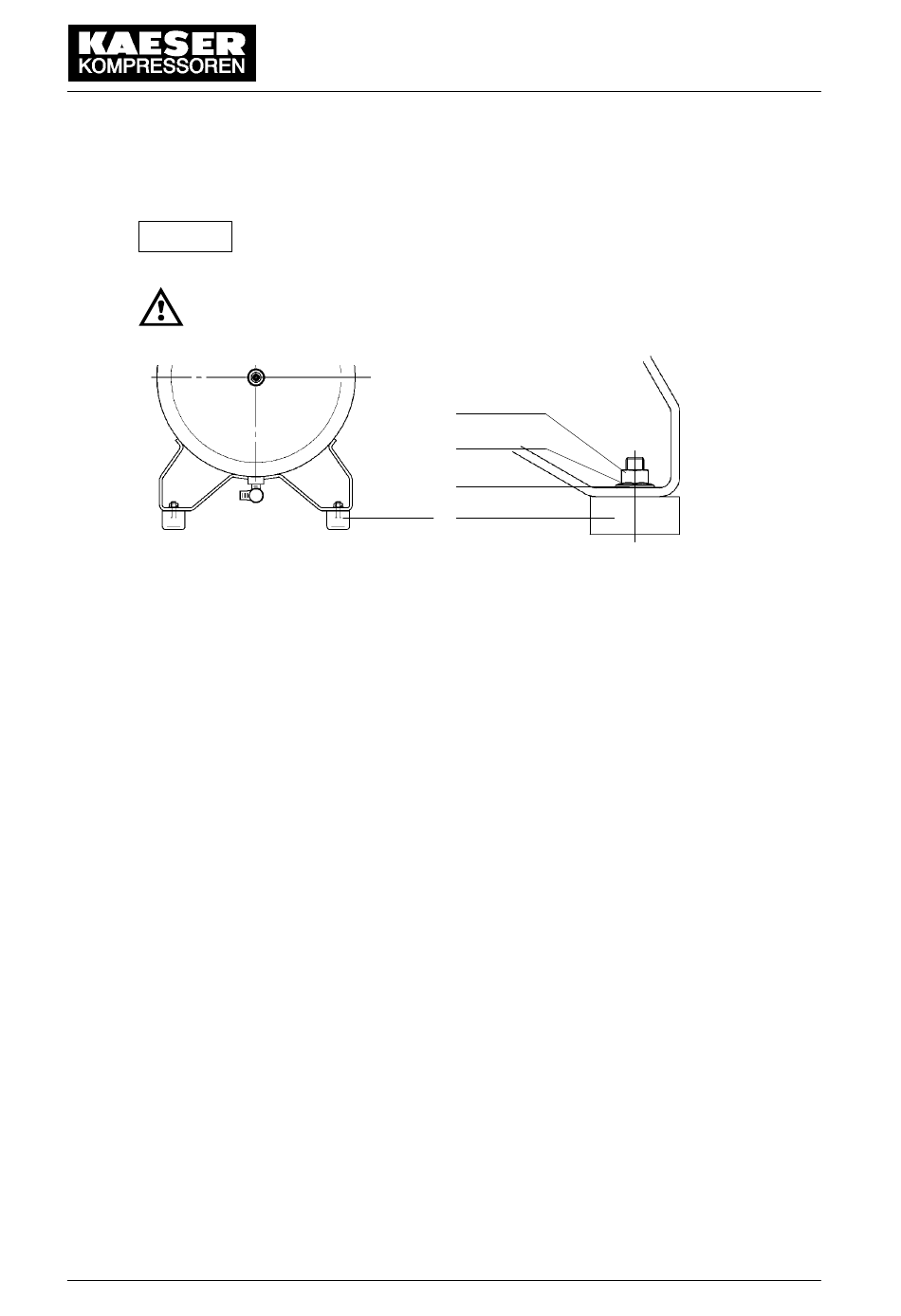

Montage der Schwingmetallelemente

Vor der Inbetriebnahme der Kompressoranlage sind die mitgelieferten Schwingmetallele-
mente (als separates Packstück am Kompressorblock befestigt) zu montieren.
Achtung!
1 Schwingmetallelement
2 Unterlegscheibe
Kompressoranlage mit Transportgurten anheben. Hinweise im Kapitel 4.5 beachten.
Holzgestell durch Lösen der Befestigungsschrauben von den Behälterfüßen abschrau-
ben.
Schwingmetallelemente mit Unterlegscheibe, Federscheibe und Sechskantschraube
an den Behälterfüßen montieren.
Zum Anheben der Kompressoranlage sind Transportgurte zu verwen-
den. Hinweise in Kapitel 4.5 beachten.
Kippgefahr durch hohen Schwerpunkt und Eigengewicht der Kompres-
soranlage
4
3
2
1
3 Federscheibe
4 Sechskantmutter
Montage
KFB000221
6 --- 17
