Position 1:
Gewicht verstärkt auf den Hinterrädern. Die Vorschubräder drehen nicht durch und der
Vorschub wird erhöht.
Position 2:
Mittelposition und Möglichkeit zum Krantransport.
Position 3:
Gewicht verstärkt auf dem Werkzeug. Ein Abheben und über den Belag rutschen des
Werkzeugs wird verhindert.

Messerwechsel

GEFAHR! Vor Beginn der Arbeiten Netzstecker ziehen. Handschuhe benutzen!
f Gewichte in Position 1 bringen (siehe 2.5).
f Maschine über die Hinterräder kippen bis sie in stabiler Position steht.
f Schrauben der Messerhalterung säubern und danach lösen.
f Achtung! Schlüssel auf der messerabgewandten Seite ansetzen um Verletzungsgefahr
zu vermeiden.
f Messer herausnehmen
Beim Einsetzen des neuen Messers muss darauf geachtet werden, dass das Messer satt
an der Stützkante anliegt. Bei normalen und harten Unterböden sollte die abgeschräg-
te Seite nach oben zeigen (B). Bei weichen Unterböden sollte die abgeschrägte Seite nach
unten zeigen (A).

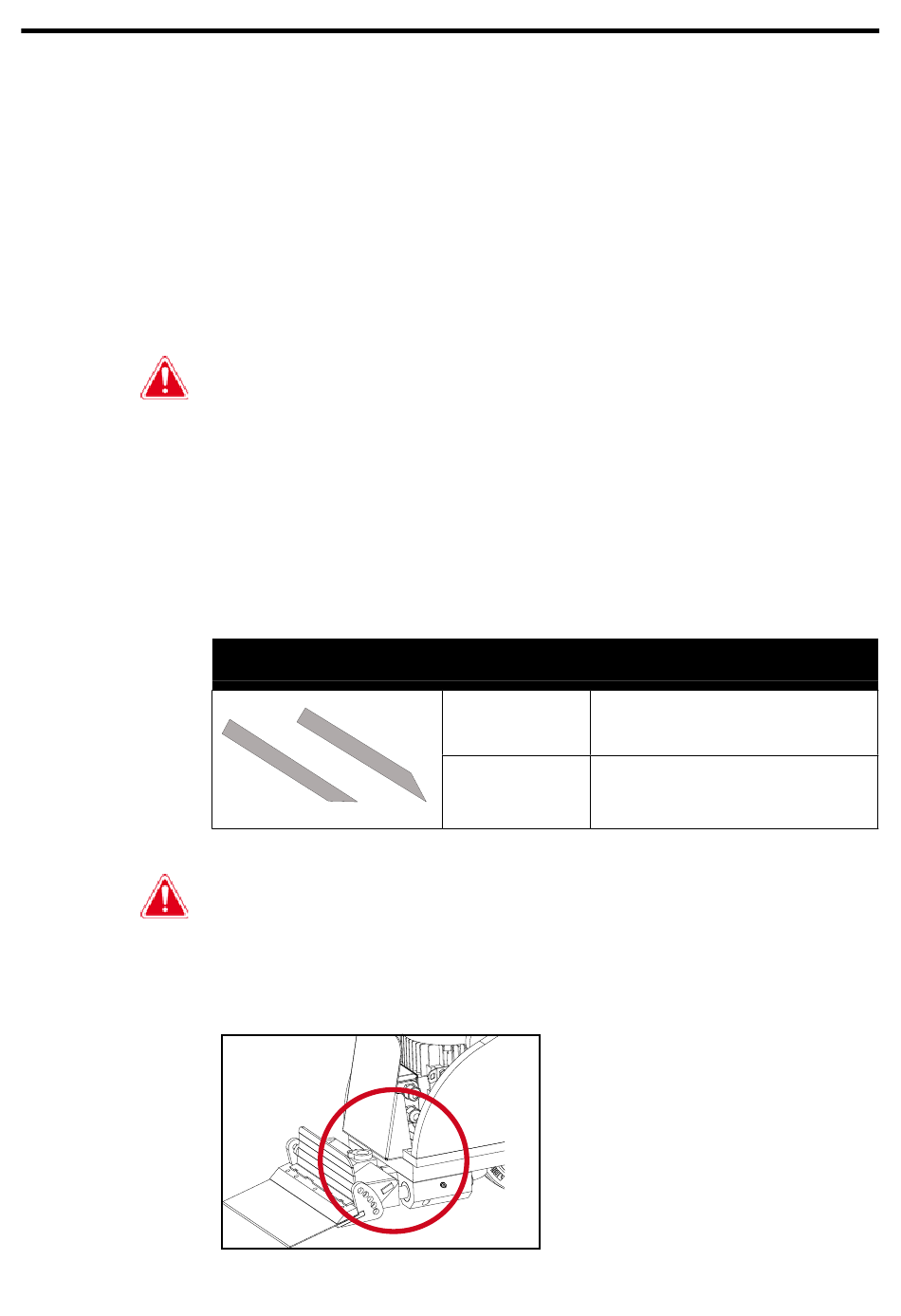

Messerposition beim Einsetzen
B
A

Einstellung des Messerwinkels

GEFAHR!
Vor Beginn der Arbeiten Netzstecker ziehen. Handschuhe benutzen. Gewichte in
Pos 1 bringen (siehe 2.5). Die Maschine über die Hinterräder kippen bis sie in stabi-
ler Position steht.
Der Messerwinkel zum Boden ist beim Bodenstripper in drei Positionen verstellbar.
Im Bild ist die mittlere Position abgebildet. Die Einstellung geschieht wie folgt:
A. nach unten Bei weichen Unterböden
Bei normalen und harten
B. nach oben
Unterböden
fEntfernen Sie die 4 M10er Schrauben.
Zwei auf jeder Seite des Halters. Siehe Bild
links.
fFür einen steileren Messerwinkel drehen
Sie den Halter nach unten.
fFür eine flacheren Winkel drehen Sie den
Halter nach oben.
fBefestigen Sie die Schrauben wieder.
