7.3 Einstellung des Überstromauslösers
Achtung!
Die Standardeinstellung des Überstromauslösers erfolgt werkseitig.
Kompressormotor: Direkt--- Anlauf
Die Kompressoranlage läuft direkt an und wird von einer Druckschalterkombination ge-
steuert. Der Druckschalter schaltet die Kompressoranlage in den eingestellten Druckgren-
zen ein und aus und gewährleistet aufgrund seines eingebauten thermischen Überstrom-
auslösers ein Ausschalten der Kompressoranlage bei Stromwerten, die über dem
Einstellwert des Überstromauslösers liegen.
Einstellwert: Motor ---Nennstrom (siehe Typenschild des Motors).
Um bei Spannungsschwankungen ein Auslösen des Überstromauslösers zu verhindern,
kann der eingestellte Wert bis max. 10 % höher sein als der Motor ---Nennstrom.
Hat der thermische Überstromauslöser die Kompressoranlage abgeschaltet, stellt sich der
EIN/AUS---Schalter in Stellung "OFF". Um die Kompressoranlage wieder einzuschalten,
muß der Schalter wieder in Stellung "AUTO" gebracht werden.
Achtung!

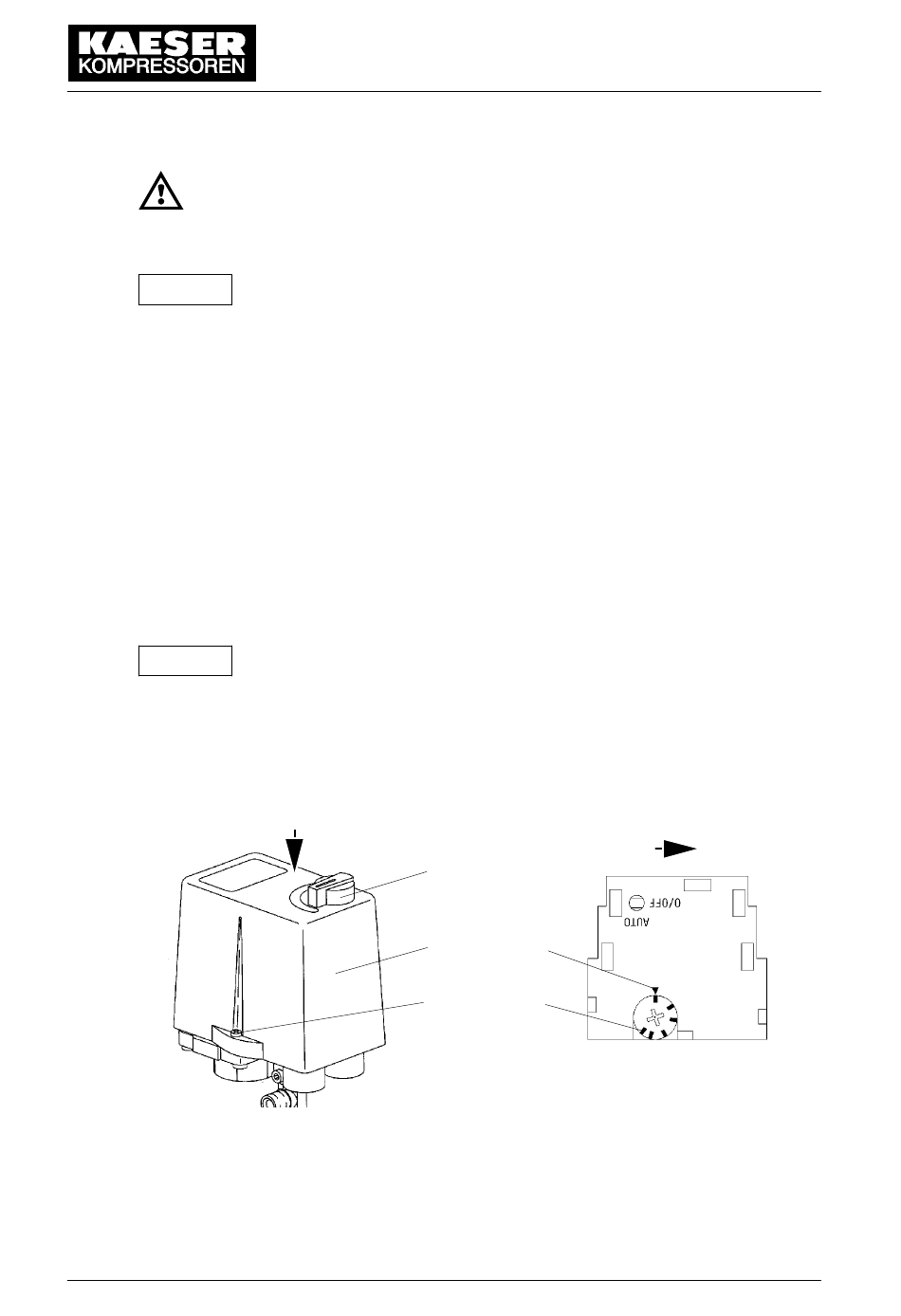

1 Haube
2 Skala
3 Markierung ( )
Sollte ein Nachstellen des Überstromauslösers erforderlich sein, so kann der Einstellwert
wie folgt verändert werden:
Vor jeder Einstellung an der Kompressoranlage ist die Stromzufuhr
durch Betätigen der Hauptbefehlseinrichtung (Netzstecker oder Haupt-
schalter, siehe Kapitel 2.3) zu unterbrechen und gegen Wiederein-
schalten zu sichern.
Drehstrommotoren dürfen nur mit einem richtig eingestellten Über-
stromauslöser betrieben werden.
Sollte die Kompressoranlage nicht sofort wieder anlaufen, so ist zu
warten bis sich der Motor wieder abgekühlt hat.
Löst der Überstromauslöser öfter hintereinander aus, so können auch
andere Ursachen ein Auslösen des Überstromauslösers bewirken (z.B.
Isolationsfehler am Motor, oder an den Kabeln, blockierter Kompres-
sor). In diesen Fällen ist der Motor und der Kompressor durch einen
Fachmann zu überprüfen.
4
1 3
5 2
KFB002421
4 EIN/AUS --- Schalter
5 Schraube
Inbetriebnahme
7 --- 20
