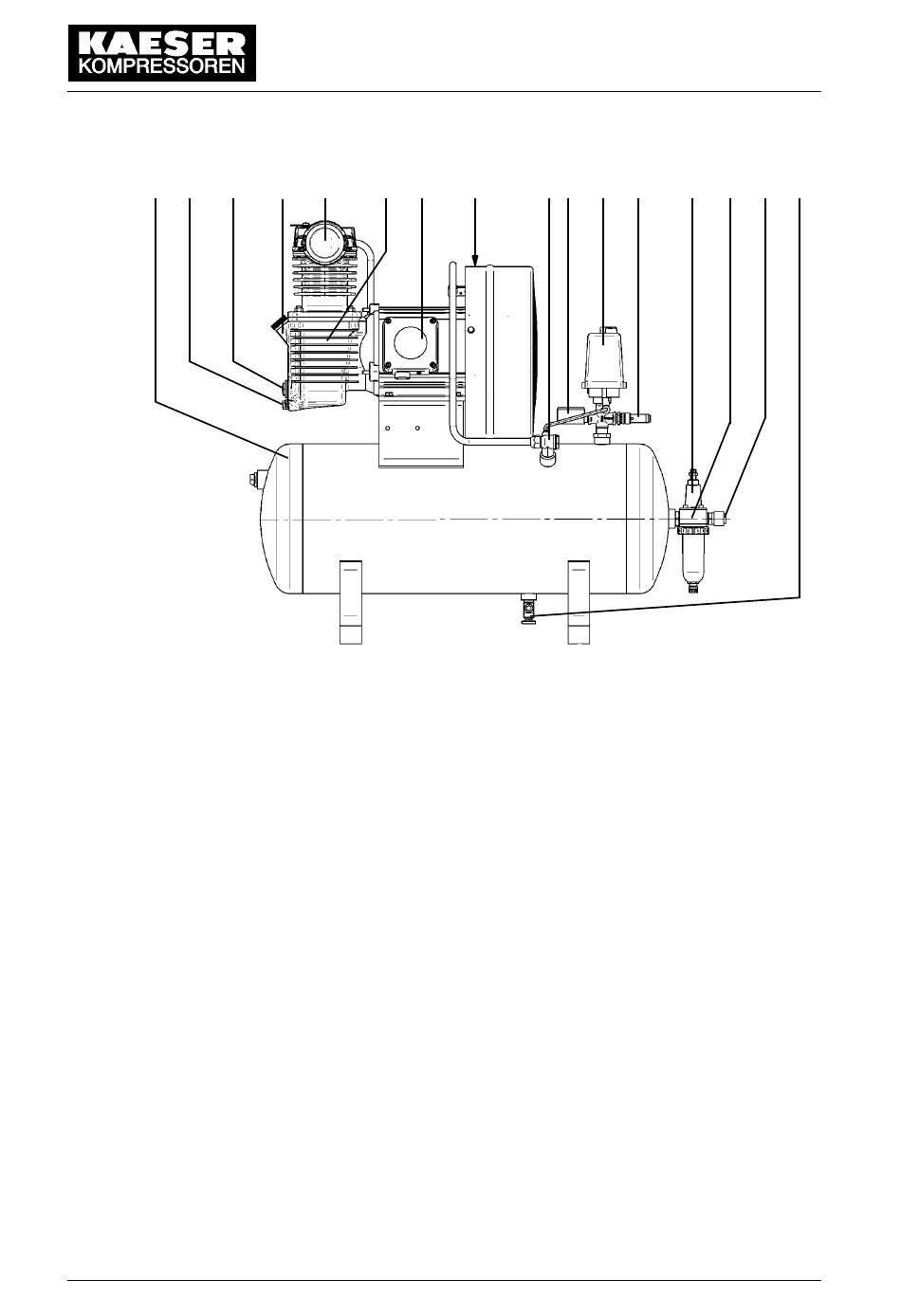

5.4 Bauteile der Kompressoranlage
4 11 9
1 Luftfilter; reinigt die angesaugte Luft
2 Kompressorblock; saugt die Luft an und verdichtet sie auf den Enddruck
3 Rückschlagventil; verhindert ein Rückströmen der verdichteten Luft
4 Druckluftbehälter
5 Sicherheitsventil; sichert den Druckluftbehälter gegen Überschreiten des Maximal-
druckes
6 Druckschalter; regelt das Ein --- und Ausschalten des Kompressors
7 Elektromotor; treibt den Kompressorblock an; der Lüfter auf dem zweiten Wellenende
sorgt für den notwendigen Kühlluftstrom
8 Manometer; zeigt den aktuellen Druck im Druckluftbehälter an
9 Ölstandsauge
10 Öleinfüllstutzen
11 Ölablassschraube
12 Druckluftanschluss
13 Kondensatablass
14 Druckminderer; reduziert den Druck auf den notwendigen Arbeitsdruck
15 Manometer am Druckminderer; zeigt den Arbeitsdruck an
16 Drehrichtungspfeil
10 1 2 7
Aufbau und Wirkungsweise
16 3 8 6 5 14 15 12 13
