6 Montage

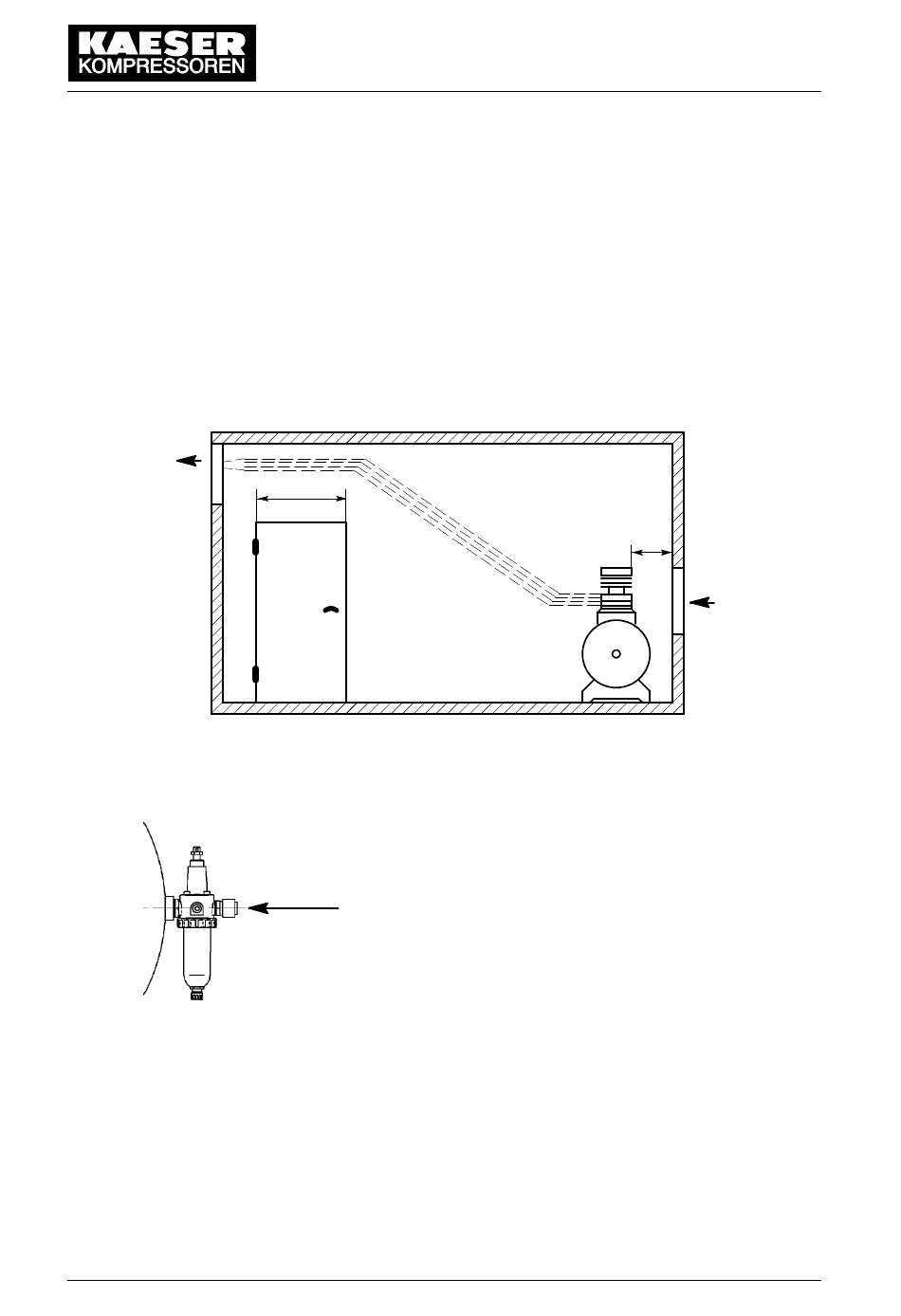

6.1 Aufstellungshinweise
Um eine ausreichende Belüftung der Kompressoranlage zu gewährleisten, müssen ein
Mindestabstand zur Wand sowie eine Mindestgröße des Raumes und die Größe der Zu ---
und Abluftöffnung (siehe Kapitel 1.8) eingehalten werden.
Kleinere Räume können auch mit geöffneter Tür den Kühlluftstrom nicht wesentlich beein-
flussen, wenn die Luft, die durch die Tür einströmt, den kürzesten Weg zur Abluftöffnung
ohne Umspülung des Kompressors nehmen kann.
Ein sicherer Betrieb der Kompressoranlage kann nur gewährleistet werden, wenn die Tem-
peraturgrenzen (siehe Kapitel 1.8) eingehalten werden.
Abluft ---
öffnung
6.2 Druckluftanschluß
Die Kompressoranlage ist betriebsbereit verrohrt.
1 Druckluftanschluss
Für den Anschluß der Druckluftverbraucher ist ein Druckluftanschluß vorhanden. Der An-
schluß der Druckluftverbraucher erfolgt über eine elastische Schlauchverbindung.
800*
Maße in mm
1
Montage
500
Zuluftöffnung
* Empfohlene
Mindesttürbreite
zur Einbringung
des Kompressors
KFB001821
