R2D2
Absauganlage / Dust Collector
Betriebsanleitung
Instruction manual
(Originalausgabe)
(Original edition)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Contec R2D2

Inhaltszusammenfassung für Contec R2D2

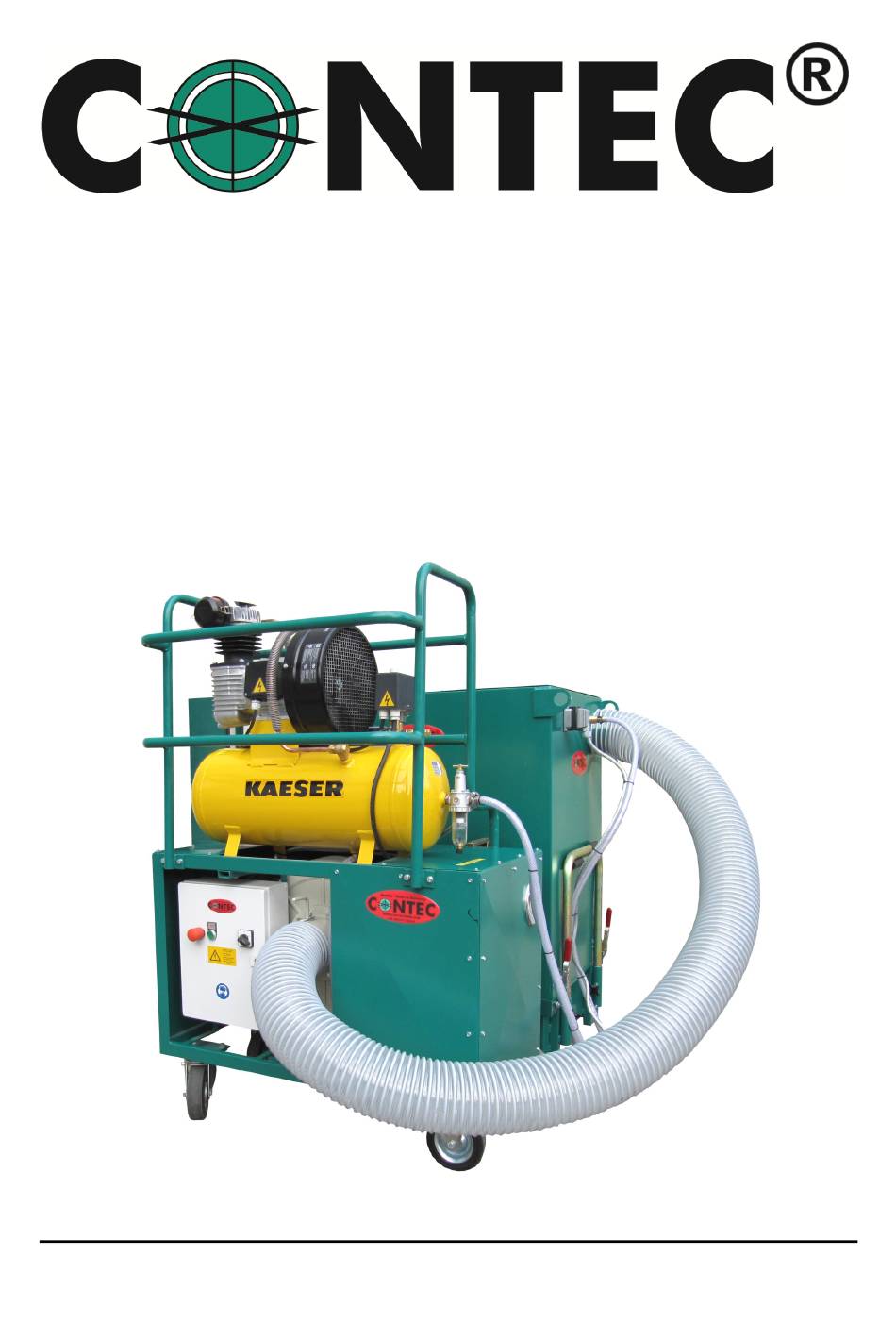

  • Seite 1 R2D2 Absauganlage / Dust Collector Betriebsanleitung (Originalausgabe) Instruction manual (Original edition)

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung / Manual R2D2 - 2 - Inhaltsverzeichnis / Index EG-Konformitätserklärung / EC-Declaration of Conformity ...3 Anwendungsbereich der Maschine / Machine Applications ...4 Sicherheitsregeln / Safety ...4 Inbetriebnahme / Operation ...6 Varianten des Staubbehälters / Variations of the dust collection ...7...

  • Seite 3: Eg-Konformitätserklärung

    Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42 EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Deutschland Beschreibung und Identifizierung der Maschine:...

  • Seite 4: Anwendungsbereich Der Maschine / Machine Applications

    Hinweis steht in jeder Betriebsanleitung every manual but in nearly every part of für Maschinen elektrischen the R2D2 high electrical currents are Bauteilen. Bei der Absauganlage R2D2 transmitted. The danger of injury is werden aber außer elektrische auch therefore not only from electric shock, mechanische Leistungen übertragen.
  • Seite 5 8. Bei Schallpegeln über 90 dB(A) müssen 8. If the noise of the R2D2 exceeds 90 Schallschutzmittel Bediener dB(A) ear protections have to be worn by getragen werden. the operator.

  • Seite 6: Inbetriebnahme / Operation

    Vorkehrungen erfolgen ! safety regulations of this manual ! Verbinden Sie die Absauganlage R2D2 Connect the R2D2 dust collector via the dust mittels Absaugschlauchs hose to the application, for example Kugelstrahlanlage, Schleifmaschine oder mit shotblaster, floor grinder or floor planer.

  • Seite 7: Varianten Des Staubbehälters / Variations Of The Dust Collection

    You can now start to work. kann mit Ihrer Arbeit begonnen werden. Der Staubbehälter (96 oder 121) der The dust bin (96 or 121) of the R2D2 has to Absauganlage R2D2 muss bei Bedarf geleert be emptied during operation. How often werden.

  • Seite 8: Arbeiten Mit Dem Staubbehälter Ohne Säcke

    Kunststoffsack im Staubbehälter version Entfernen Sie die Staubbehälter (96 und 97) Remove the bins (96 anf 97) from the R2D2 von der Anlage. Stecken Sie die Staubsäcke dust collector. Place the bag in the dust bin as in die Behälter und börteln Sie das obere you would with a normal dust bin.
  • Seite 9 Attention ! When dust der Anlage entfernt wurde und kein Staub removed from the R2D2 and no dust aus der Öffnung der Anlage austreten soll, should escape from the machine, the dust muß die Verschlussklappe geschlossen sein valve must be closed (lever horizontal) and (Hebel horizontal) und die Anlage muß...

  • Seite 10: Wartung / Maintenance

    Kompressorhandbuch im Anhang. Wasserabscheider 5.3 Water separator Der Wasserabscheider (23) der Anlage sorgt The water separator (23) of the R2D2 dafür, dass Wasser nicht durch separates the water from the compressed air Druckluftabreinigung in die Innenseite der and makes sure that no water will be pressed Filterpatronen gerät.

  • Seite 11: Filterpatronen / Filter Cartridges

    - 11 - Filterpatronen Filter cartridges Sollte die Absaugleistung der Anlage zu If the performance of the R2D2 is not gering werden oder Staub aus der Anlage sufficient any more or if the filtration is no austreten müssen die Filterpatronen (83) longer dust free the filter cartridges (83) have überprüft werden.

  • Seite 12: Technische Daten / Technical Data

    Betriebsanleitung / Manual R2D2 - 12 - Technical data Technische Daten KRAFTSTATION POWER UNIT Height in cm Höhe in cm Length in cm Länge in cm Width in cm Breite in cm Weight in kg Gewicht in kg Electrical connection...
  • Seite 19 70-25-11-50-3 Verbindungsschlauch 3 Meter Dust Hose 3 Meters 50-20-20-12 Anbaugehäuse Plug housing 50-20-20-131 Stifteinsatz Plug Pin Mounting 90-20-40-40 Patronenfilter Tornado/R2D2 Filter Cartridge Tornado/R2D2 70-21-26-10 Griffgummi Rubber Grip 13-10-05-05 Staubbehältergriff mit Griffgummi Handle For Dust Container 90-20-45-40 Verschlußspanner Spanner 90-20-45-41 Gegenhalter...
  • Seite 20 24.09.2019 R2D2 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 80-20-32-60 Wheel 13-10-04-00 Fahrwerk Filterkammer Carriage for Filter Unit 70-27-50-30 Stopfen Plastic Plug 13-10-04-04 Radachse Wheel Axle 80-20-31-60 Hinterrad Wheel 13-10-08-00 Verbinder Filterkammer/Kraftstation 90 Ltr. Connector between Filter-/Power Unit 90 Lit...
  • Seite 21 Verbindungsschlauch 3 Meter Dust Hose 3 Meters 50-20-20-12 Anbaugehäuse Plug housing 50-20-20-131 Stifteinsatz Plug Pin Mounting 90-20-40-40 Patronenfilter Tornado/R2D2 Filter Cartridge Tornado/R2D2 16-10-06-00-L Liftsäule links Lifting Bar left 13-10-15-00 Lifthebel für Eimer Sackversion Lift Handle 16-10-07-00 Liftrohr links/rechts Lifting Pipe left/right 16-10-06-00-R Liftsäule rechts...
  • Seite 22 24.09.2019 R2D2-S Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 236-01240 Augenschraube Eye Bolt 70-27-30-30 Stopfen Plug 16-10-12-00 Staubbehälter Dustbin 16-10-12-10 Staubbehälter links Dustbin left 80-20-62-80 Lenkrolle Castor 70-25-04-50 Unterdruckschlauch Pipe 13-10-10-01 Schütte Chute 16-10-03-03 Hebel Staubklappe Lever Dustflap 16-10-03-09...
