Kompressor ausschalten (siehe Kapitel 8.1).
Schrauben (5) links und rechts der Haube (1) lösen.
Haube (1) des Druckschalters entfernen.
Skala (2) mit dem Schraubendreher so drehen, daß die Markierung (
der Skala (2) aufgetragenen Wert des Motor ---Nennstromes übereinstimmt.
Haube (1) wieder montieren.
7.4 Einstellung des Druckschalters
Werkseitige Druckschaltereinstellung und Druckdiagramm siehe Kapitel 1.6.
Achtung!
Achtung!

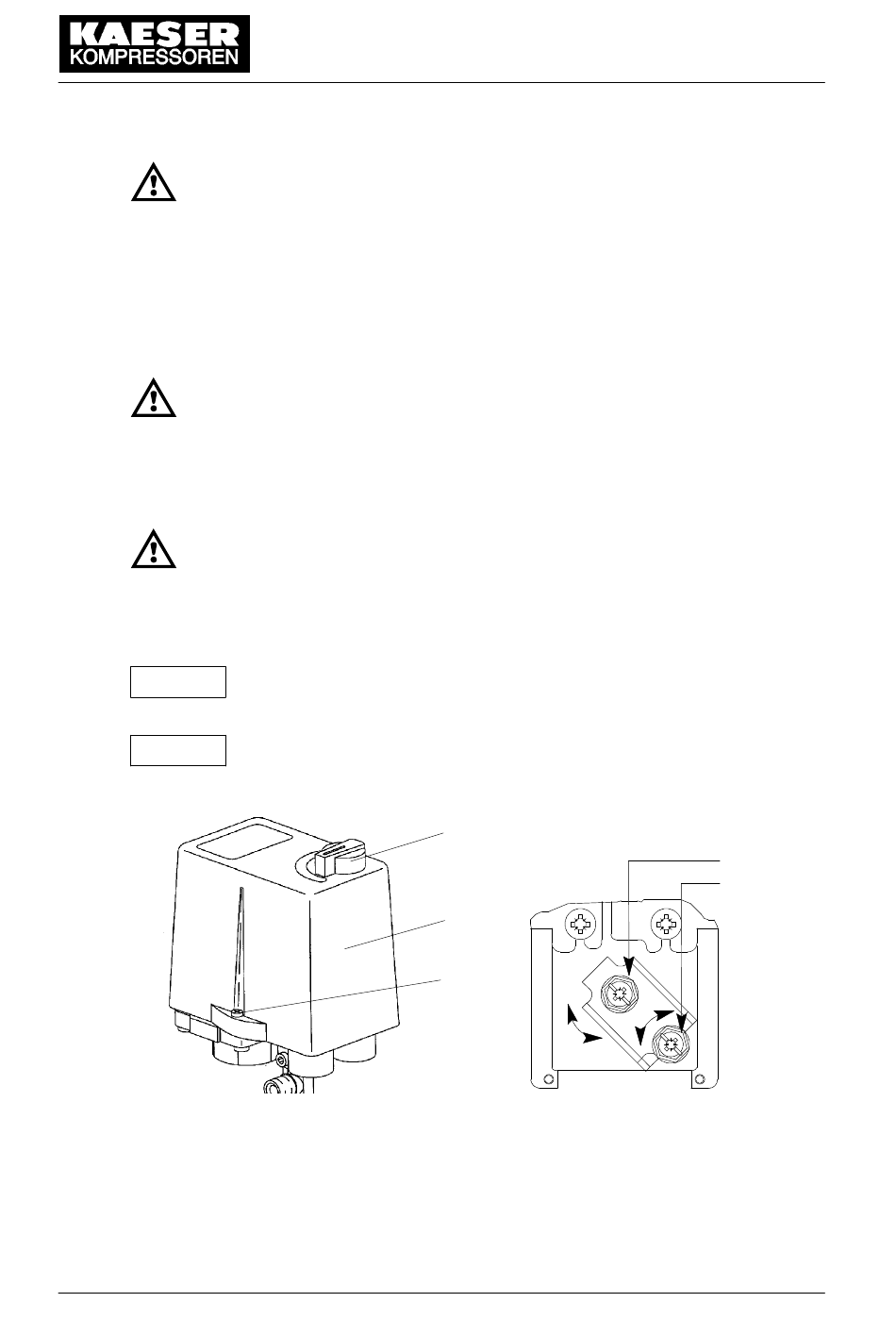

1 Haube
2 Schraube
3 Verstellschraube oberer Druckwert (Ausschaltüberdruck)
4 Verstellschraube (Druckdifferenz)
5 EIN/AUS --- Schalter
Kompressor ausschalten (siehe Kapitel 8.1).
Stromzufuhr durch Betätigen der Hauptbefehlseinrichtung (Haupt-
schalter oder Netzstecker) unterbrechen und gegen Wiedereinschalten
sichern, damit ein ungewolltes Einschalten der Kompressoranlage ver-
hindert wird.
Nach jeder Einstellung am Druckschalter und vor dem Einschalten der
Kompressoranlage ist die Haube (1) wieder anzubringen.
Vor jeder Einstellung an der Kompressoranlage ist die Stromzufuhr
durch Betätigen der Hauptbefehlseinrichtung (Netzstecker oder Haupt-
schalter, siehe Kapitel 2.3) zu unterbrechen und gegen Wiederein-
schalten zu sichern.
Die Druckverstellung ist nur am montierten und unter Druck stehen-
dem Schalter möglich.
Der maximale Ausschaltüberdruck darf nicht höher als der maximale
Betriebsüberdruck (siehe Kapitel 1.1) eingestellt werden.
5
1
2
+
KFB002521
Inbetriebnahme
) mit dem auf
¡
3
4
+
¢
p
--- ---
7 --- 21
