Contec R2D2 Betriebsanleitung Seite 56

Öl durch Lösen der Ölablaßschraube (3) in den Ölauffangbehälter ablassen.
Kurbelgehäuse mit einer geringen Menge des neuen Öls ausspülen.
Ölablaßschraube (3) wieder montieren.
Achtung!
Neues Öl auffüllen (siehe Kapitel 9.3).

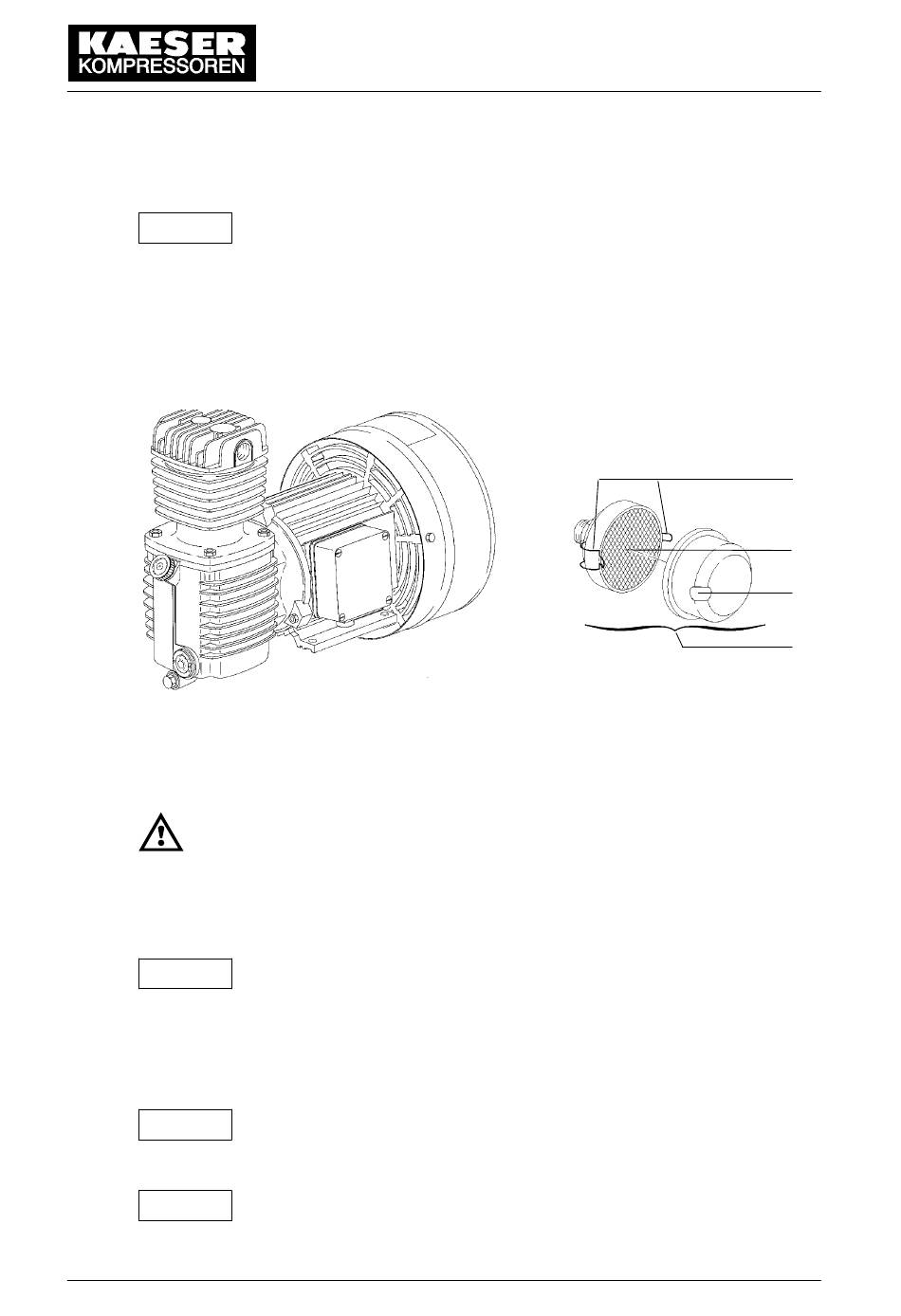

9.7 Luftfilter reinigen oder erneuern
Der Filtereinsatz (3) des Luftfilters (1) besteht aus einem ölbenetzten Kokosfasergestrick.
Nach spätestens 500 Betriebsstunden ist der Filtereinsatz (3) zu reinigen. Bei starker Ver-
schmutzung oder oftmals erfolgter Reinigung ist der Luftfilter komplett auszutauschen.
1 Luftfilter
2 Ansaugöffnung
3 Filtereinsatz
4 Spannbügel
Kompressor ausschalten (siehe Kapitel 8.1).
Luftfilter (1) vom Zylinderkopf abschrauben.
Spannbügel (4) wegdrücken und Filtergehäuse öffnen.
Achtung!
Filtergehäuse säubern und an den Dichtflächen besonders reinigen.
Filtereinsatz (3) mit Dieselkraftstoff auswaschen oder mit Dampfstrahl reinigen.
Nach dem Trocknen des Filtereinsatzes (3) ist dieser mäßig mit Öl zu benetzen.
Achtung!
Luftfilter (1) anschrauben, Abdeckung montieren.
Achtung!
Beim Auffüllen des Öls ist ein Sieb oder die Originaldose zu verwen-
den.
Stromzufuhr durch Betätigen der Hauptbefehlseinrichtung (Haupt-
schalter oder Netzstecker) unterbrechen und gegen Wiedereinschalten
sichern, damit ein ungewolltes Einschalten der Kompressoranlage ver-
hindert wird.
Die Reinigung des Luftfilters mit Dieselkraftstoff ist im Freien vorzu-
nehmen. Dabei sind die entsprechenden Vorschriften beim Umgang
mit brennbaren Flüssigkeiten zu beachten.
Beim Anschrauben des Luftfilters ist darauf zu achten, daß die Ansau-
göffnung des Deckels (2) nach unten zeigt.
Bei größerer Verschmutzung oder oftmals erfolgter Reinigung muß der
Luftfilter durch einen neuen ersetzt werden.
Instandhaltung
KGB010311
4
3
2
1
9 --- 33
