9.8 Rückschlagventil reinigen oder erneuern
Das Rückschlagventil ist am Eintrittsstutzen der Druckluftleitung in den Druckluftbehälter
angebaut. Es verhindert das Rückströmen der verdichteten Luft aus dem Druckluftbehälter
zum Kompressorblock.
Alle 500 Betriebsstunden ist das Rückschlagventil zu kontrollieren und falls erforderlich zu
reinigen.

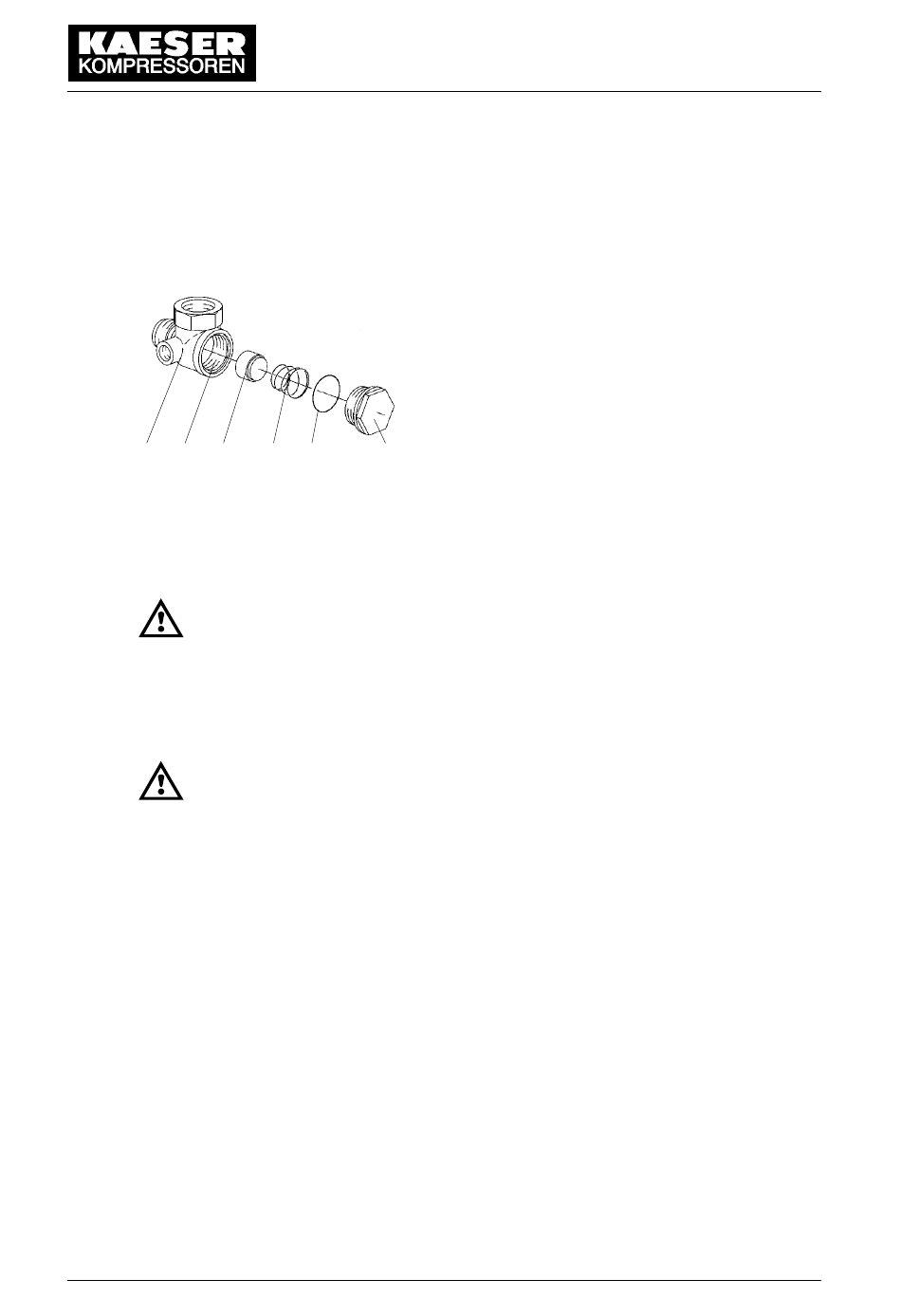

1 4 3
1 Rückschlagventil
2 Gehäuseverschlußschraube
3 Ventilkegel
Kompressor ausschalten (siehe Kapitel 8.1).
Kompressor vom Druckluftnetz trennen (z.B. bauseits Absperrhahn schließen).
Behälterdruck über Kondensatablaßhahn ablassen (siehe Kapitel 9.4).
Gehäuseverschlußschraube (2) öffnen.
Ventilkegel (3) und Ventilsitz (4) säubern.
Bei Beschädigung oder starkem Verschleiß sind der Ventilkegel (3), die Feder (5) und
die Dichtung (6) zu erneuern.
Zusammenbau in umgekehrter Reihenfolge.
5 6 2
Stromzufuhr durch Betätigen der Hauptbefehlseinrichtung (Haupt-
schalter oder Netzstecker) unterbrechen und gegen Wiedereinschalten
sichern, damit ein ungewolltes Einschalten der Kompressoranlage ver-
hindert wird.
Gehäuseverschlußschraube erst öffnen, wenn das Manometer 0 bar
anzeigt.
4 Ventilsitz
5 Feder
6 Dichtung
