9.11

Entlastungsventil am Druckschalter reinigen

Wenn die Maschine aufgrund von Verschmutzung des Entlastungsventil schwer anläuft
oder der Druckschalter nach dem Ausschalten nicht entlastet, muss das Entlastungsventil
gereinigt werden.

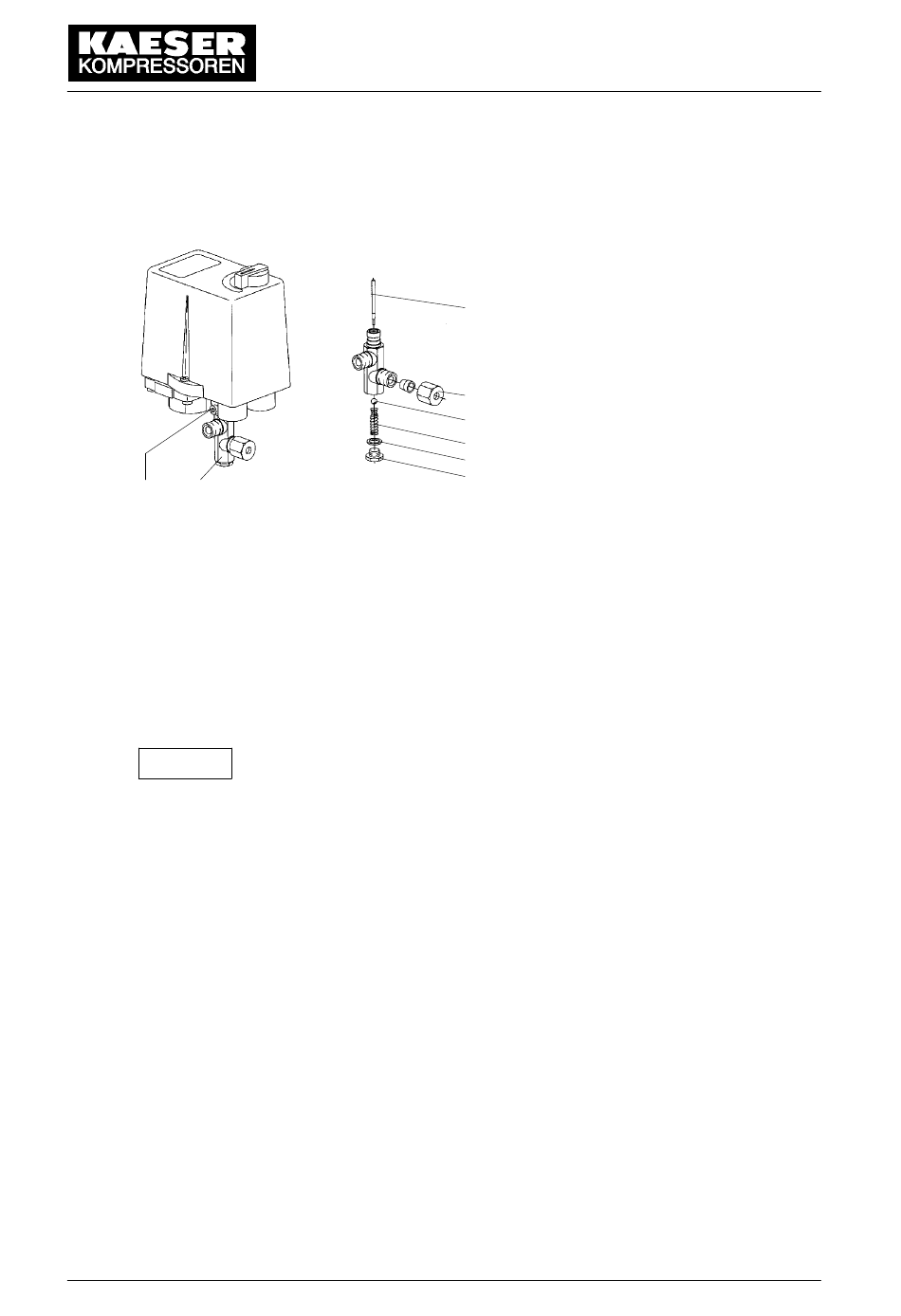

2 1
1 Entlastungsventil
2 Schraube
3 Verschlussschraube
4 Kugel
Bauseitiges Absperrventil zwischen Maschine und Druckluftnetz schließen.
Entlastungsventilventil reinigen:
Verschraubung (8) vom Entlastungsventil (1) lösen.
Schraube (2) am Entlastungsventil lösen und Entlastungsventil abnehmen.
Achtung!
Verschlussschraube (3) öffnen und Einzelteile herausnehmen..
Ventilkegel (7) herausziehen und zusammen mit anderen Einzelteilen reinigen.
Nach Zusammenbau Entlastungsventil wieder einsetzen und mit Schraube (2) fest-
schrauben.
Maschine in Betrieb nehmen und Probelauf durchführen:
Bauseitiges Absperrventil zwischen Maschine und Druckluftnetz öffnen.
Maschine einschalten.
Sichtprüfung auf Dichtheit.
9.12 Zylinderkopf und Ventile überprüfen oder erneuern (Kompressorblock)
Nach 3 000 Betriebsstunden ist der Zylinderkopf und die Ventile auf Funktion zu überprü-
fen.
Zusätzlich sind die Ventilplatten auf Verkokung zu untersuchen und gegebenenfalls zu rei-
nigen.
Zeigen sich Funktionsstörungen am Zylinderkopf oder an den Ventilen, so sind diese
Bauteile durch den KAESER Service zu reparieren oder auszutauschen.
Nach 10 000 Betriebsstunden sollte die Maschine durch den KAESER Service generalüber-
holt werden.
Das Öffnen des Entlastungsventils vorsichtig vornehmen.
Instandhaltung
7
8
4
5
6
3
5 Feder
6 Dichtung
7 Ventilkegel
8 Verschraubung
KFB57221
