4.11 HYDRaUliSCHe iNStallatiON DeR GeRaDeN StÜtZe
2
4
abbildung 4.19
(1) Hydraulische Stütze
(4) Informationsaufkleber: "Ausfahren, Einfahren der hydraulischen Stütze".
(5) Informationsaufkleber: "O" - Ventil in geöffneter Stellung "Z" - Ventil in geschlossener Stellung
HINWEIS
Das Hydrauliksystem der Stütze wur-
de mit Hydrauliköl L-HL32.
aCHtUNG
Das Ventil muss sich in der geschlos-
senen Position befinden, bevor Sie die
Versorgungsleitung vom Traktor ab-
trennen. Andernfalls ist es unmöglich,
die Leitungen wieder anzuschließen.
385.01.UM.3A.DE
1
3

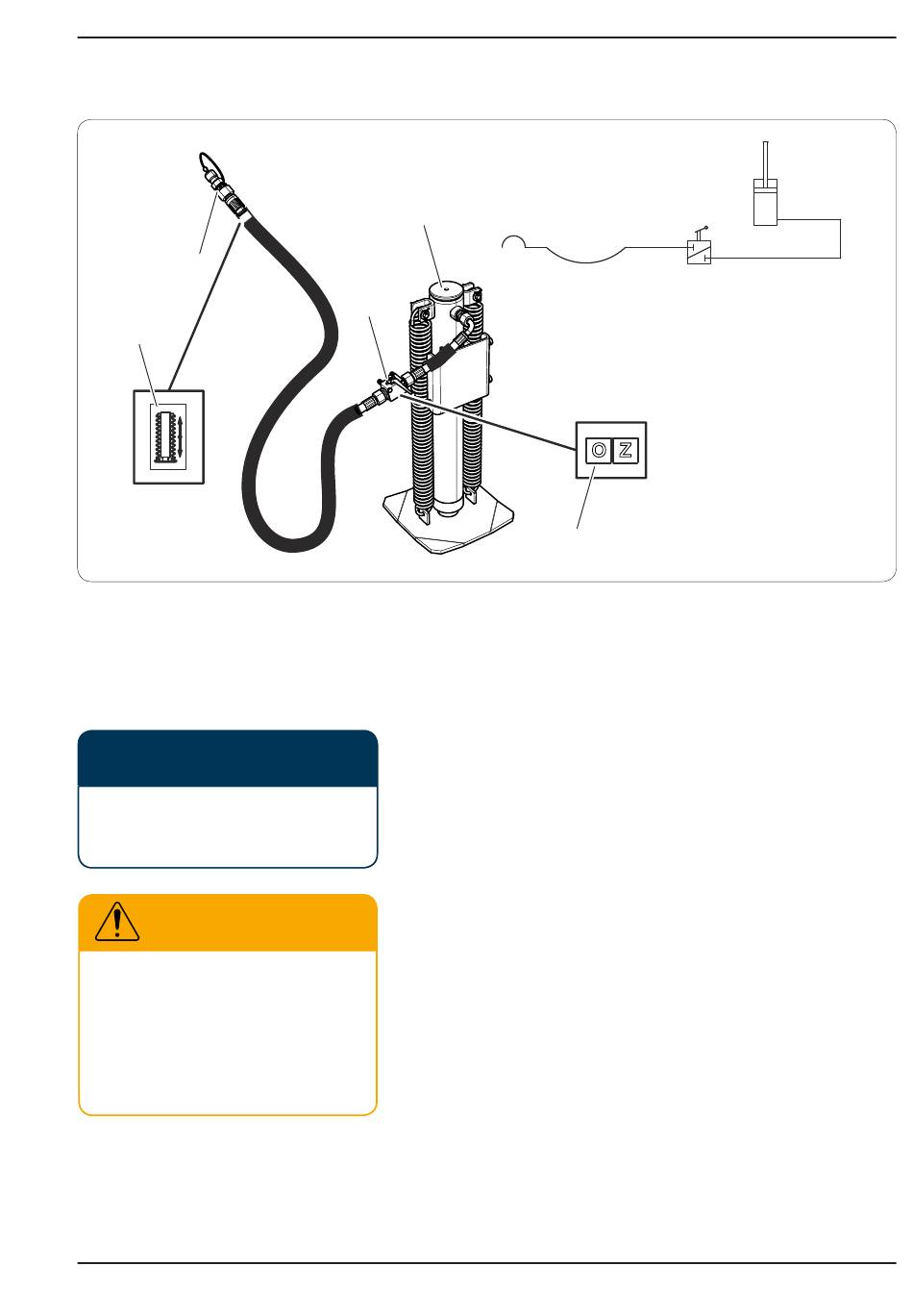

Aufbau und Schema der hydraulischen Installation der anlenkbaren Stütze
(2) Schnellkupplungsstecker
Die hydraulische Installation der Stütze dient dazu,
die Stütze einzustellen, um den abgekuppelten An-
hänger von dem Traktor abzustützen oder um den
anhänger nach dem Gebrauch zu parken. Die hy-
draulische Stütze kann verwendet werden, um die
richtige Deichselhöhe beim an- und abkuppeln des
Anhängers zu erreichen. Die Stütze wird von der ex-
ternen Hydraulikanlage des Traktors versorgt und
über den Verteilerhebel des Traktors gesteuert.
Die Stütze wird durch Ausfahren oder Einfahren der
Kolbenstange des Hydraulikzylinders aus- oder ein-
gefahren. Wenn der Ventilgriff (3) in die Position (Z)
gebracht wird, wird der Stützfuß in einer festen, un-
veränderlichen Position arretiert. Das absenken des
Stützfußes erfolgt durch Drehen des Ventilgriffs in die
offene (O) Position.
Kapitel4 - Bau und Funktionsweise
O Z
5
(3) Ventil
Pronar T285/1
385-4.18-1
