Rozdział 6 - Interimsüberprüfungen und Wartung

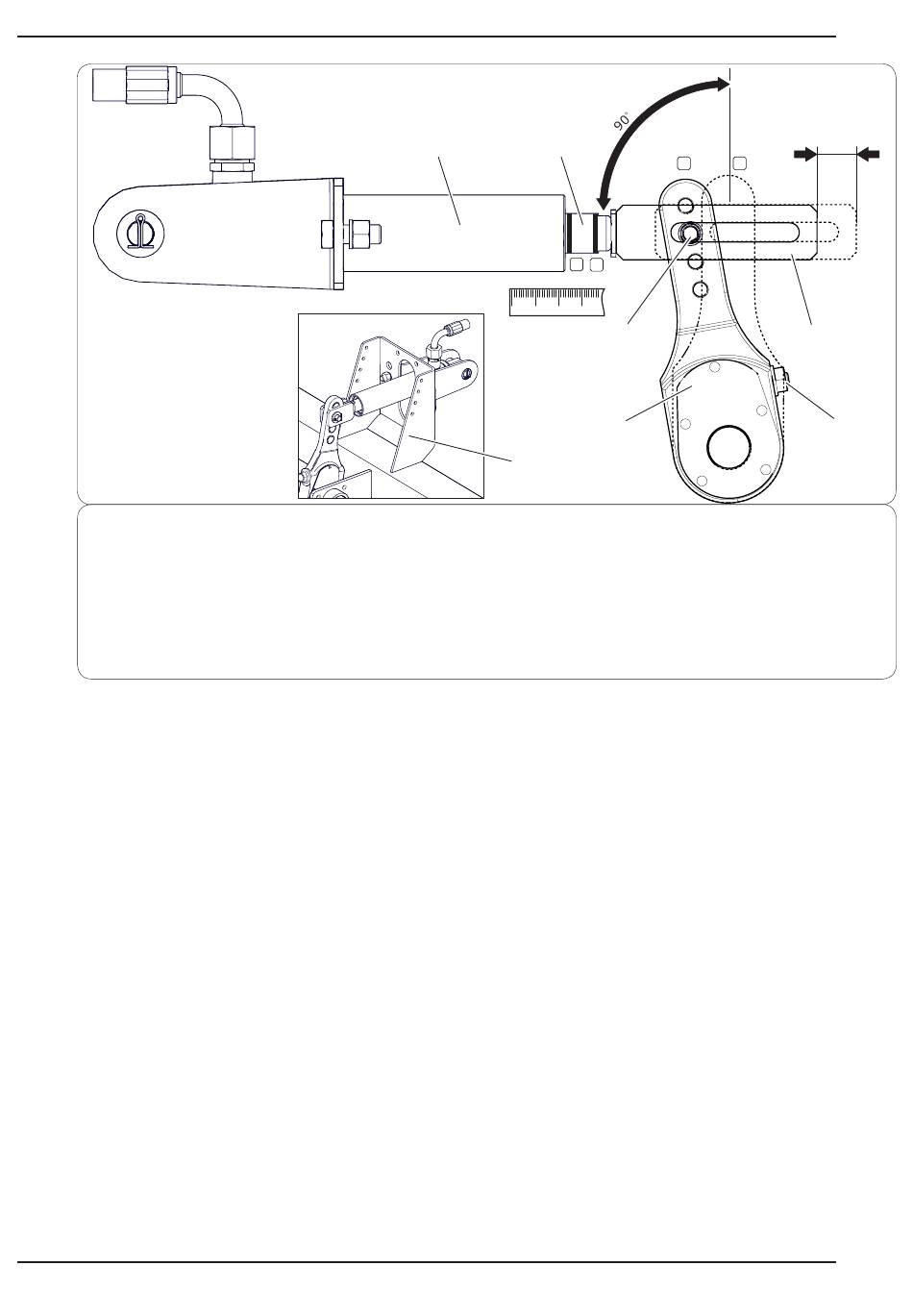

abbildung 6.24
(1) Zylinderkolbenstange,
(4) Einstellschraube,
(7) Zylinderhalterung (A) Markierung an der Kolbenstange in der Freigabeposition,
(B) Markierung an der Kolbenstange in der vollen Bremsposition,
(C) Position des Arms in der Freigabeposition,
(D) Position des Arms in der vollen Bremsposition
6.54
Einstellprinzip der hydraulischen Bremse
(2) Zylindergehäuse,
(5) Zylindergabel
Pronar T285/1
2
1
B A
7
• Betätigen Sie das Bremspedal am Traktor, mar-
kieren Sie die maximale Kolbenstangenverlän-
gerung mit einem Strich (B).
• Messen Sie den abstand zwischen den Linien (a)
und (B). Wenn der Kolbenhub nicht im richtigen
arbeitsbereich liegt - 25-45mm, stellen Sie den Ex-
panderarm ein.
• Entfernen Sie den Zylindergabelstift (6).
• notieren oder markieren Sie die ursprüngliche Po-
sition des Bolzens (6) in der Bohrung des Expan-
derarms (3).
• Überprüfen Sie, ob sich die Kolbenstange des Stell-
antriebs frei und im vollen nennbereich bewegt.
• Prüfen Sie, ob die Entlüftungsöffnungen des Ak-
tuators nicht durch ablagerungen verstopft sind
und ob sich im Inneren Wasser oder Eis befindet
(Pneumatikzylinder). Überprüfen Sie die korrekte
C
D
6
3
68-6.24-1
(3) Expanderarm,
(6) Gabelstift,
385.01.UM.3A.DE
25-45 mm
5
4
