KONtROlle VON MeCHaNiSCHeN BReMSeN

HINWEIS
Überprüfung des technischen Zu-
stands der Bremsen:
gemäß dem Inspektionsplan,
vor der intensiven Nutzung,
nach der Reparatur des Bremssys-
tems.
bei ungleichmäßigem Bremsen der
Anhängerräder.
385.01.UM.3A.DE
Rozdział 6 - Interimsüberprüfungen und Wartung
B
A
4
3 2

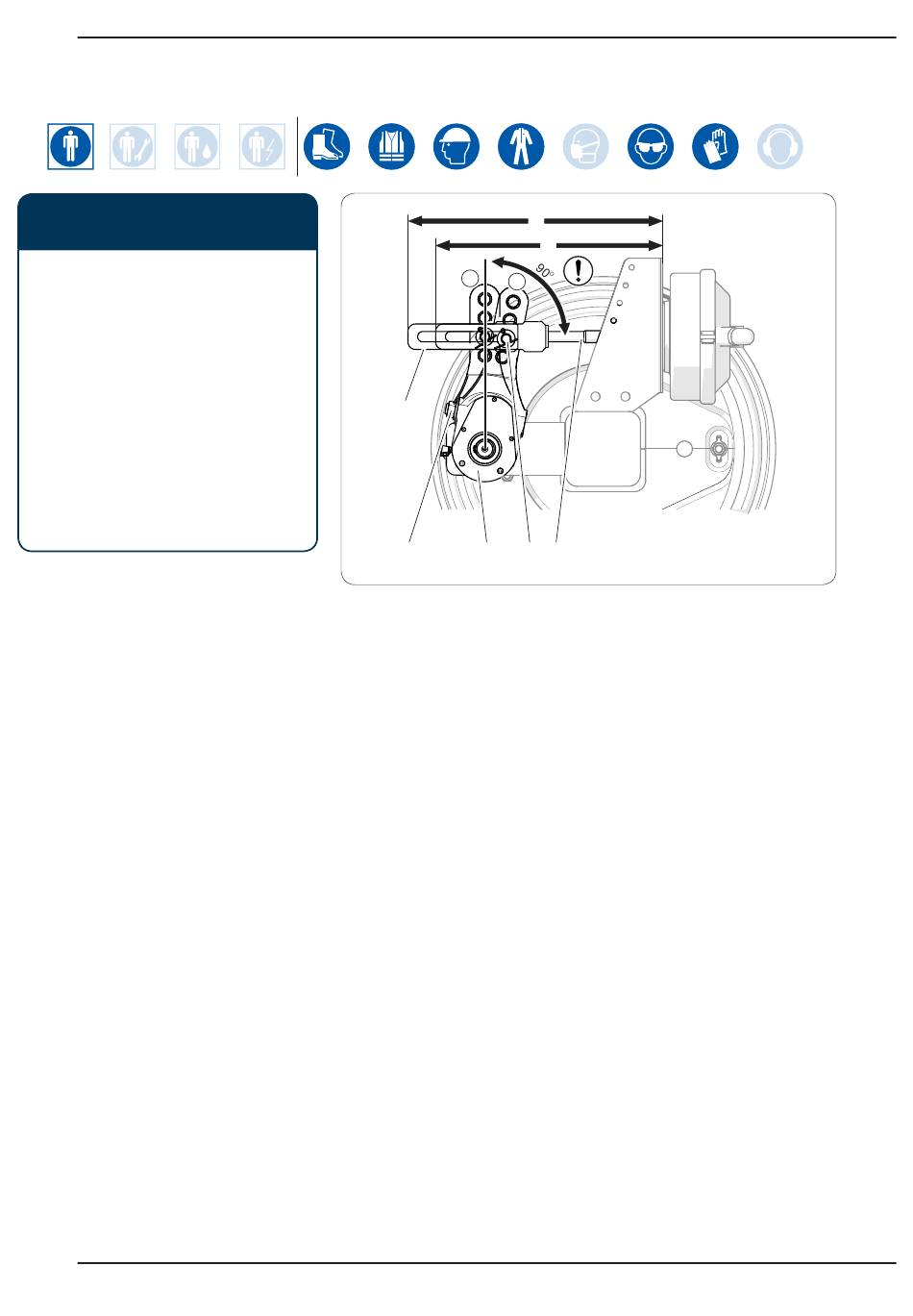

abbildung 6.10
(1) Expansionsarm der Stellkolbenstange (2) Expansionsarm
(3) Einstellschraube (4) Zylindergabel
(5) Stiftposition
(A) Position des Arms in der Freigabeposition
(B) Position des Arms in der Bremsposition
Bei einer korrekt eingestellten Bremse sollte der Hub
der Kolbenstange des Bremsaktuators innerhalb des
in Tabelle „Steuerparameter und Einstellungen" an-
gegebenen Bereichs liegen und hängt vom Typ des
verwendeten aktuators ab. Bei voller Bremsung des
rades sollte der optimale Winkel zwischen dem Ex-
panderhebel und der Kolbenstange ca. 90 ° betragen.
Mit dieser Einstellung ist die Bremskraft optimal. Die
Bremse wird durch Messen dieses Winkels und des
Hubs der Kolbenstange in jedem rad überprüft.
• Den abstand X bei losgelassenem Traktor-
bremspedal messen.
• Den abstand Y mit dem gedrückten Traktor-
bremspedal messen.
X
Y
5 1
Bremssteuerung
Umfang der tätigkeiten
Pronar T285/1
