Installation und Montage
4.2 Tischmontage
Die für die Tischmontage notwendigen Adapterplatten sind im Lieferumfang enthalten.
Entfernen Sie die vier Kunststoffabdeckungen an der Unterseite des Controllers.

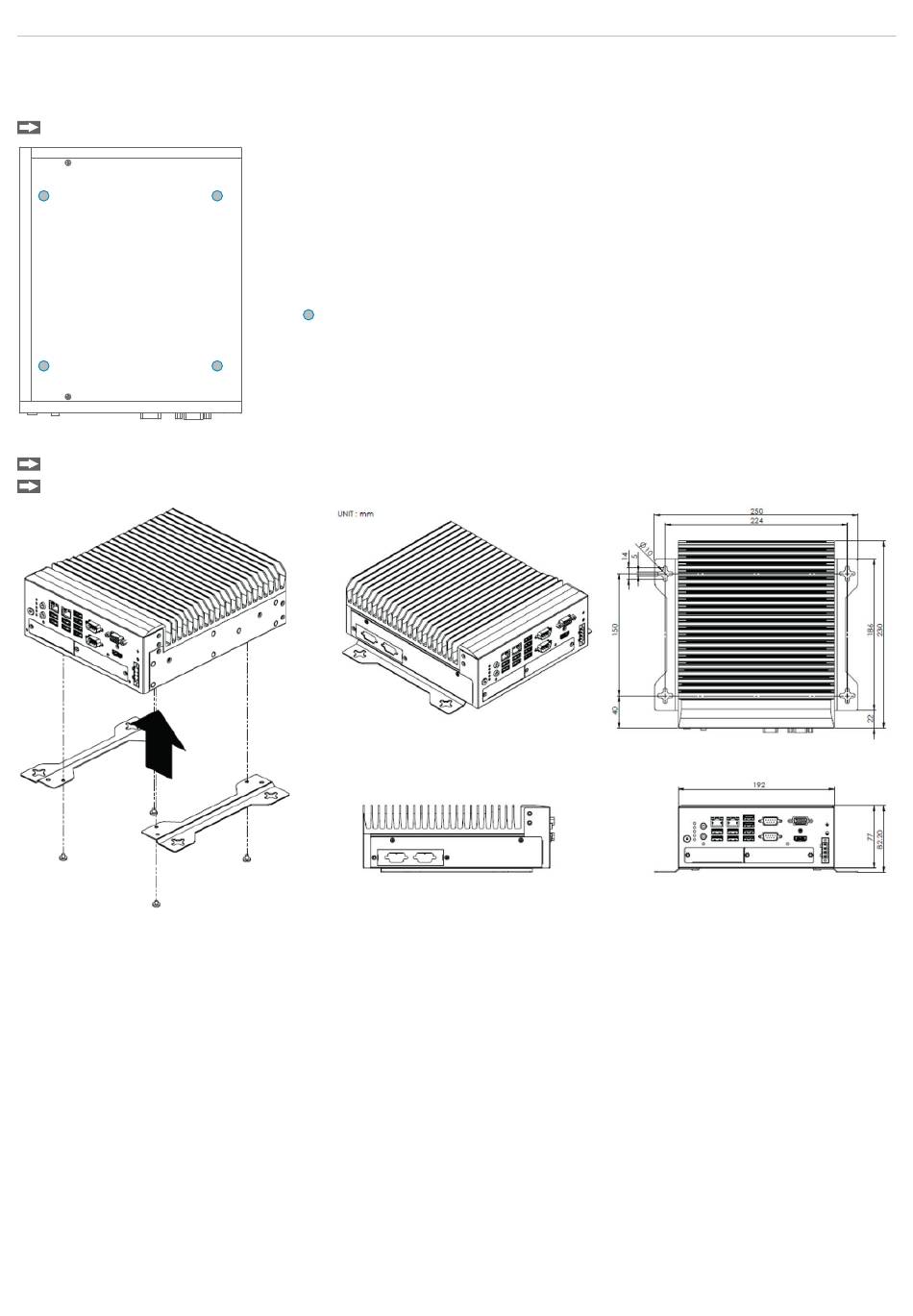

Abb. 9 Bezugspunkte für Wandmontage
Befestigen Sie die Montageadapter mit den vier beiliegenden Schrauben am Controller.
Befestigen Sie den Controller über die Kreuz-Öffnungen der Montageadapter auf dem Tisch.
Abb. 10 Tischmontage, Beispiel Profile Unit Controller -2
3D Profile Unit
Montagebohrung M4
mit Abdeckung
