Installation und Montage
4.4.2 Multifunktions-Kabel Grundverdrahtung
Nachfolgende Abbildung zeigt eine Grundverdrahtung für einen Messaufbau mit vier Sensoren, in der alle Litzen der
jeweiligen Multifunktionskabel geklemmt sind.

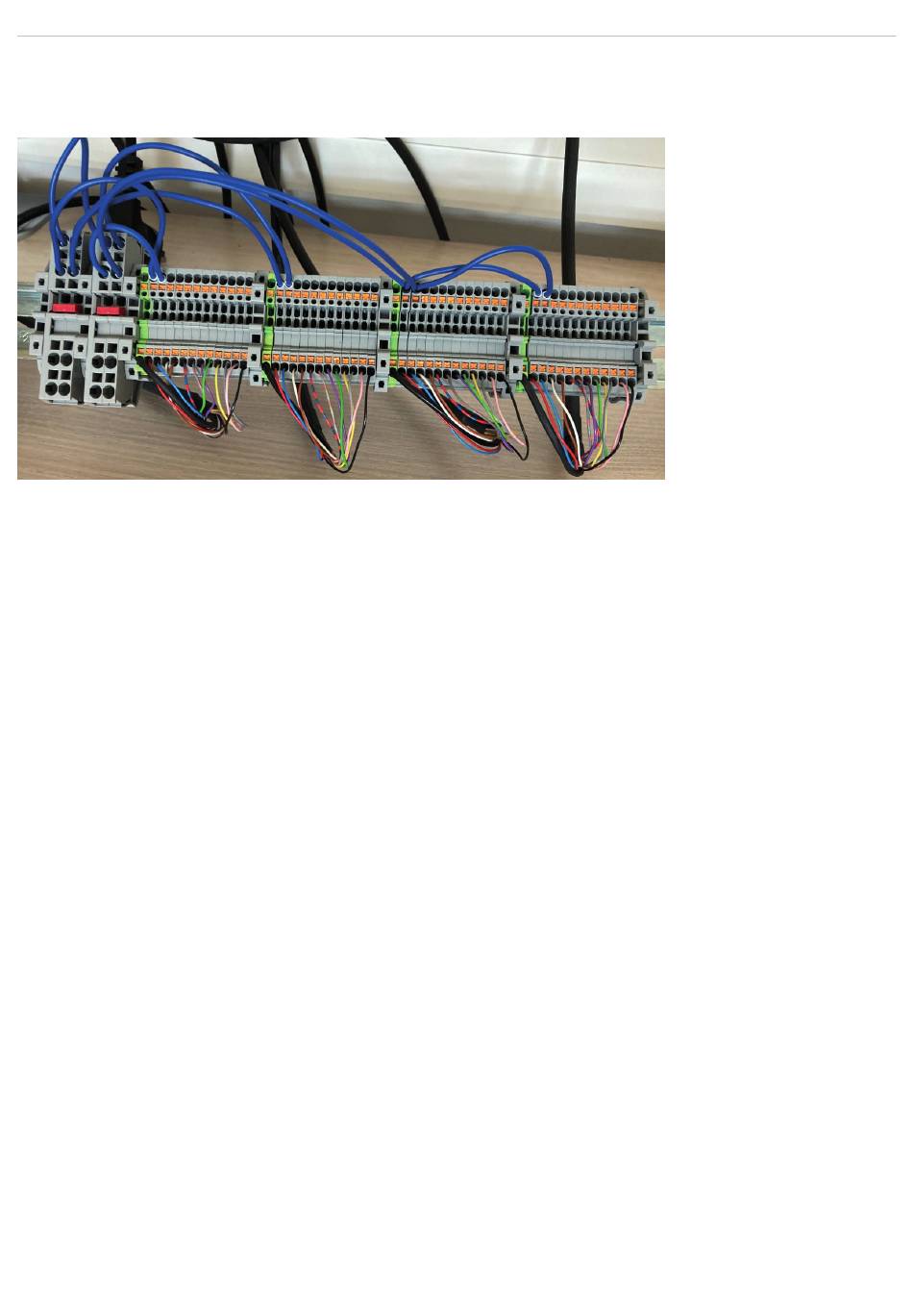

Abb. 15 Grundverdrahtung der Multifunktionskabel für vier Sensoren
Lediglich die 24V-Versorgung und die Masse der Sensoren sind aufgelegt. Alle anderen Litzen sind noch nicht aufgelegt.
Diese werden erst nach Ermittlung des Verdrahtungsplans über den Einrichtungsassistenten in 3DInspect aufgelegt.
